CNG汽车加气子站设备
一、概述

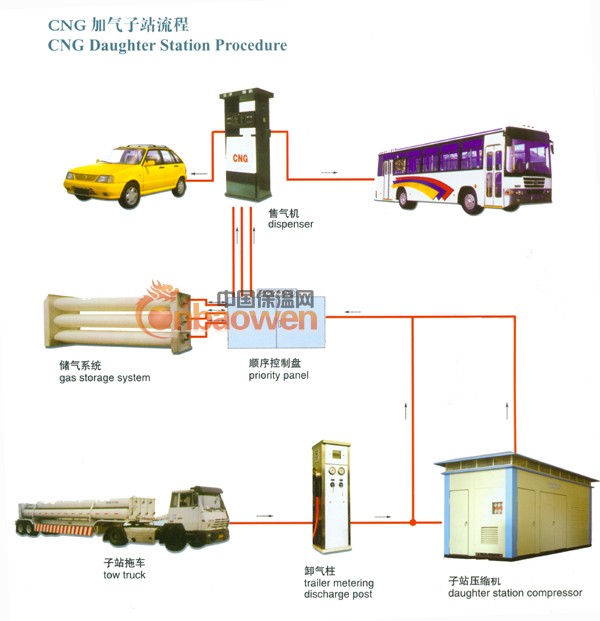

CNG加气子站是集接收、净化、压缩、储存天然气于一身的天然气汽车加气站基础设施。是利用CNG槽车作为气源和压缩机、加气机一起进行CNG供气，同时可将剩余气体通过卸气柱输送到储气井，当气源不足时，利用压缩机将天然气加压输出，经管道将压缩天然气输往加气机，给CNG汽车加气。
CNG加气子站核心设备是天然气压缩机，我公司经多年潜心研究将液压与气动技术进行完美组合，研制的全新液压式压缩机完全改变了液压油平推式压缩机的机理，天然气在压缩过程中液压油与天然气完全在隔离状态下工作，避免了天然气在压缩过程中的油气混合现象，保证了天然气汽车的正常运行。CNG汽车加气子站供气撬车使用普通撬车即可，改变了使用专用供气撬车的现状，大大降低了CNG加气子站建设成本。
产品主要特点：
液压油与天然气完全在隔离状态下工作，避免出现油气混合现象
使用普通CNG撬车即可实现正常供气
PLC顺序控制盘集成控制技术，安全可靠
高度集成，建站速度更快，建站和运行成本更低
占地面积更小，建站更加简单
可实现无撬车不间断供气（需设置储气井）
二、主要技术参数
项目 技术指标内容
进气压力MPa 2.5
工作压力MPa 20
排气量Nm3/h 1600
排气温度℃ 环境温度+5℃
设备噪音dB(A) ≤75（设备隔声罩1米处）
适应环境温度℃ -40~50
主电机功率KW 22x2
取气率 ≥90%
成品气含油ppm ≤5
控制方式 PLC可编程自动控制
防爆等级 dⅡBT4
设备重量kg 约9500
设备尺寸mm 500024002300
1、CNG售气机
压缩天然气通过输送管道依次流经过滤、流量计量、进入售气机，然后经高压软管、枪阀充入汽车的气瓶。流量计精确测出流经售气机的气体加注量传送到加售气机专用控制器，由专用控制器计算后显示出相应的体积（质量）、金额给用户，从而完成加气过程。售气机具有计量精度高，加注自动化程度高的优点。
2、储气系统
在CNG加气站里通过压缩机加压，将压缩后的天然气储存在固定场所设置的专用储气井（储气罐、储气瓶组）内，专供汽车加气的备用装置，称为储气装置。
3、子站拖车
拖车由集装管束、拖车底盘组成。
储运CNG用的集装管束由以下部分组成：
瓶式压力容器
按照自动控制系统要求设计的启动控制阀门、高压管件系统等。
