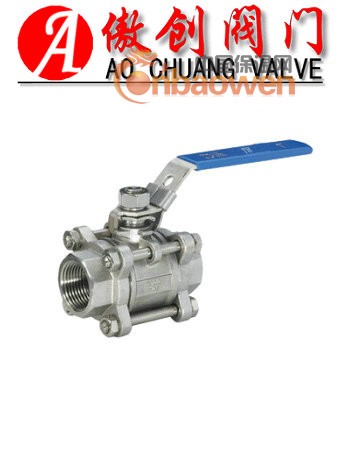

三片式内螺纹球阀
 |
三大优势 1、价格合理。 2、质量稳定。 3、交货快捷。
提供全套工程阀门解决方案，三片式内螺纹球阀售前、售中、售后专业服务。 |
产品详情:
一、产品[三片式内螺纹球阀]的详细资料：
产品型号： Q11F
产品名称： 三片式内螺纹球阀
三片式内螺纹球阀于PN1.0～6.4MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
产品特点： 应用规范公称压力：1.6-6.4MPa 适用温度范围：-20~232℃~350℃ 适用介质：水、油、气及某些腐蚀液体（W.O.G）螺纹类型：G·NPT.BSPT.BSP.DIN259/2999 三片式球阀价格,三片式球阀厂家,三片式球阀报价。
二、三片式内螺纹球阀试验压力及温度：
|
公称压力 |
900LB |
1500LB |
||
|
试验压力 |
强度试验 |
22.7 |
37.8 |
|
|
密封试验 |
16.7 |
28.1 |
||
|
气密试验 |
0 6 |
0.6 |
||
|
最高工作温度 |
尼龙 <80℃。PTFE |
|||
|
水、油品 |
||||
三、三片式内螺纹球阀主要零部件材料：
|
零件名称 |
材质 |
|
密封圈 |
聚四氟乙烯PTFE |
|
球体 |
不锈钢SS316 |
|
密封垫 |
聚四氟乙烯PTFE |
|
阀盖 |
不锈钢SS316 |
|
阀体 |
不锈钢CF8M |
|
阀杆 |
不锈钢SS316 |
|
止推垫圈 |
聚四氟乙烯PTFE |
|
填料 |
聚四氟乙烯PTFE |
|
填料压盖螺母 |
不锈钢SS304 |
|
垫圈 |
不锈钢SS304 |
|
阀杆螺母 |
不锈钢SS304 |
|
手柄套 |
塑料PLASTIC |
|
手柄 |
不锈钢SS304 |
四、三片式内螺纹球阀主要外形连接尺寸及重量：
|
口径 |
1/2″ |
3/4″ |
1″ |
1 1/4″ |
1 1/2″ |
2″ |
|
L |
92 |
111 |
127 |
140 |
152 |
178 |
|
S |
21.8 |
27.1 |
33.8 |
42.8 |
48.7 |
61.l |
|
B |
9.6 |
12.7 |
12.7 |
127 |
12.7 |
15.9 |
|
LO |
123 |
160 |
160 |
l95 |
195 |
250 |
|
NPT |
1/2” |
3/4″ |
1″ |
1 1/4″ |
1 1/2″ |
2″ |
