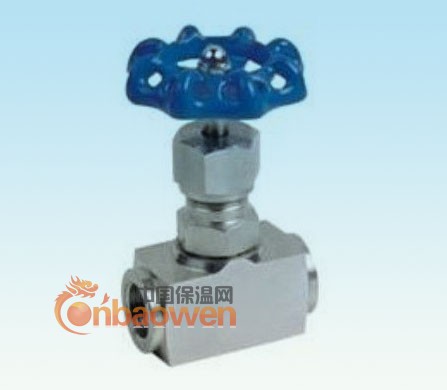

内螺纹针型阀

单价

电议
品牌

-
起订

IP属地：江苏淮安金湖县电信，了解更多信息联系我时，请告知来自保温材料网，谢谢！

立即咨询

平台服务

信息由卖家自行发布，请考察后购买

卖家支持

察厂区考察

试产品试用

车专车接送

2424小时客服

详情描述

内螺纹针型阀密封性良好，一般用于较小流量，较高压力的气体或液体(如蒸汽、油品)介质的密封。该阀种类一般分为普通截止阀、针型截止阀、角式针型阀、仪表针型阀、波纹管针型阀、阀组等。针型截止阀的密封性良好，使用寿命长，即使密封面损坏后，也只需要更换易损零件，即可继续使用。卡套式仪表阀门具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点，是电站、炼油、化工装置和仪表测量管路中的一种先进连接方式的阀门。手动截止阀、球阀可安装在管路的任何位置上。

内螺纹针型阀主要外形及连接尺寸

公称直径DN(mm)	管螺纹G	尺寸					重量(kg)
公称直径DN(mm)	管螺纹G	Do	L	H	H1	d	重量(kg)
6	1/4	60	55	90	100	4	0.63
10	3/8	60	60	92	102	5	0.65
15	1/2	65	65	97	107	6	0.8
20	3/4	80	80	109	121	8	1.07
25	1	100	90	122	132	10	1.8
32	11/4	140	128	180	191	15	5.0
40	11/2	160	148	200	215	18	7.2

内螺纹针型阀主要性能规范

型号	公称压力(Mpa)	试验压力PS(Mpa)			工作压力(Mpa)	工作温度(℃)	适用介质
型号	公称压力(Mpa)	壳体	密封(液)	密封(气)	工作压力(Mpa)	工作温度(℃)	适用介质
J13W-16	1.6	2.4	1.76	0.6	1.6	P≤540℃	液化石油气水、酸、蒸汽、油品等
J13W40P	4.0	6.0	4.4	0.6	4.0	P≤540℃
J13W-160	16.0	24.0	17.6	0.6	16.0	C≤425℃
J13W-320P	32.0	48.0	35.2	0.6	32.0	C≤425℃

内螺纹针型阀主要零件材料

零件名称	阀杆、阀盖	阀杆、阀瓣	填料
J13W-16P	铬镍不锈钢	铬镍不锈钢	聚四氟乙稀、柔性石墨
J13W-160、J13W－40	优质碳钢	铬不锈钢	聚四氟乙稀、柔性石墨
