U型锁扣中空阳光板 JSYUPC-8-600

型号：

JSYUPC-8-600

规格：

2.1*6m

作为一种建筑采光系统，金三元U型阳光板被广泛用于多种采用平面或是弯曲设计的屋顶和覆层。
金三元U型阳光板是一种建立在8毫米、10毫米、18毫米和20毫米厚挤出型PC板材上的自我紧固系统。
http://www.pc-ge.com

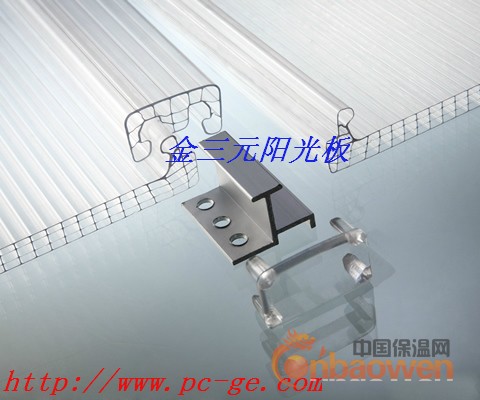

T字紧固件将U型阳光板系统夹住并固定到构件上，无需在板材上钻孔。铝制密封条封住板材的下端，防止灰尘进入，同时提供有效排水。

铝制F型材与板材的两个边接合到一起，完成整个结构的安装。

C或铝制连接件将板材连接到一起，连接件的两端则用堵头密封。

U型材（PC或铝制）或铝制F型材密封住板材的上端。

面或是弯曲设计的屋顶和覆层。

一、板材规格

金三元U型板材采用多层结构，有8毫米、10毫米、18毫米和20毫米四种厚度。

标准U型阳光板双面都有UV保护层（也可以定做成只有一面有UV保护层）。

板材最大长度根据运输条件儿定（标准长度：6000MM）

二、板材数据

型 号	厚 度	宽 度	高 度	最小冷弯半径
JSYUPC-8-600	8mm	600mm	23.5mm	2000mm
JSYUPC-10-600	10mm	600mm	25.5mm	2400mm
JSYUPC-12-600	12mm	600mm	27.5mm	2600mm
JSYUPC-8-1040	8mm	1040mm	23.5mm	2100mm
JSYUPC-10-1040	10mm	1040mm	25.5mm	2500mm
JSYUPC-12-1040	12mm	1040mm	27.5mm	2700mm
JSYUPC-16-1040	16mm	1040mm	31.50mm	2800mm
JSYUPC-20-1040	20mm	1040mm	35.50mm

三、颜色和透光

1、JSYUPC-8-600

颜 色	透   光  率	SHGC	SC
透明	65%	0.63	0.72
茶色	25%	0.40	0.46
绿色	50%	0.56	0.65
湖兰	50%	0.62	0.69
乳白	26%	0.37	0.43
红色	20%	0.52	0.60

2、JSYUPC-10-600

颜    色	透   光  率	SHGC	SC
透      明	65%	0.63	0.72
茶      色	25%	0.4	0.46
绿      色	50%	0.46	0.53
湖兰	50%	0.56	0.64
乳白	26%	0.37	0.43
红      色	20%	0.52	0.60

3、JSYUPC-12-600/1050

颜    色	透   光  率	SHGC	SC
透      明	62%	0.6	0.68
茶      色	23%	0.38	0.44
绿      色	50%	0.4	0.5
湖兰	50%	0.42	0.6
乳      白	25%	0.36	0.41
红      色	18%	0.5	0.58

4、JSYUPC-18-1050

颜     色	透   光  率	SHGC	SC
透      明	50%	0.54	0.62
茶      色	20%	0.35	0.39
绿      色	38%	0.46	0.53
湖      兰	38%	0.50	0.57
乳      白	20%	0.3	0.39
红      色	15%	0.44	0.55

5、JSYUPC-20-1050

颜    色	透   光  率	SHGC	SC
透      明	50%	0.54	0.62
茶      色	20%	0.35	0.39
绿      色	38%	0.46	0.53
湖      兰	38%	0.5	0.57
乳      白	20%	0.3	0.39
红      色	15%	0.44	0.55

注：LT（透光率）=入射可见光通过一个物体的比例。
SHGC（太阳得热系数）=入射太阳辐射被一个物体传导的比例，包括直接阳光穿透和部分内部阳光辐射吸收。
SC（遮蔽系数）=在同等条件下，太阳热量穿透一块窗户与穿透一块标准1/8英寸厚单块玻璃的数量的比值。

四、隔热性

性                  能	JSYUPC8/600-1050	JSYUPC10/600-1050	JSYUPC12/600-1050	JSYUPC16-18/1050
U-值Watts/m2·°C	2.45	2.10	2.00	1.50
R-值Watts/m2·°C	0.41	0.47	0.51	0.67

五、典型物理性能

性质	方               法	条                    件	单                 位	值
密度	D-792		克/立方厘米	1.2
热变形温度（HDT）	D-648	Load: 1.82 MP	°C	130
服务温度-短期			°C	-50到+120
服务温度-长期			°C	-50到+120
线膨胀系数	D-696		厘米/厘米℃	6.5x10-5
屈服强度	D-638	10毫米/分钟	MPa	62
断裂伸长率	D-638	10毫米/分钟	%	>80
落锤冲击试验	ISO 6603/1		J	40-400
热膨胀/冷缩率			毫米/米	3

六、安装说明

1.切割到要求尺寸
将板材切割到特定长度，两端应悬空不超过100毫米。我们建议最少要有50毫米板材插入到排水槽内。
用安装了精良带齿锯片的圆锯或手提式锯将板材切成特定长度的块，能使切割更简单，质量更好。
2. 给铝制密封条开切口
用一个小圆盘刀（2毫米厚），在板材边角的两个边制造18毫米深的水平切口。切口应与板材顶面平行，但不能破坏板材表面。
这个步骤需要精度，所以强烈建议在组装之前就把切口切好。

3.去除切割碎屑
使用一台真空吸尘器或是一台带吹枪的空气压缩机--将残留在板材内部的碎屑或是颗粒物吹走（确保板材两端都没有塑料套管）。
4.放置第一块板材
对于对称式安装--确保第一块板材的布局，要从构件的中心开始（可以下面的公式计算结果：1/构件宽度X2+板材宽度/2）。
对于"边对边"安装--则是要将第一块板材安装到侧面挡雨板上。
5.揭掉内覆盖膜
只揭掉板材内面的PE保护膜。要确保这个面在板材最终定位之前不触碰屋面桁条，以防止划伤。
6.固定好T形塞
在主檩的顶部（对于次檩，则是在离板材尾端的100毫米处），对着板材放下一个T形塞，用六角头螺丝固定住。
对于在拱形构件上的弯曲设计，丁字塞应该固定在拱形顶部的中间，作为中间紧固件。
对于墙壁应用，丁字塞要在膨胀允许范围的相反方向固定。
7.固定T形紧固件
沿着板材，在主檩的剩余部分，将丁字紧固件对着板材，用六角头螺丝固定住（标准用2个，强风和龙卷
风地区用3个）。
8.放置下一块板
揭掉第二块板材下方的PE保护膜，挨着T形紧固件放置好。

9.将2块板材锁合好
用一个橡胶锤，开始固定连接件--沿着连接件，以短小的间距（5-10厘米）敲击，将2块板材锁合在一起。从底端开始，逐
渐往屋顶上方走（确保连接件要悬空高出板材尾端13毫米，因为稍后要安装铝制密封条）。

10. 铝制连接件
如果采用的是铝制连接件'R'，在安装前，要在连接件的两边沿着给出的线钻好7毫米直径的孔。安装参见步骤9。
锁合好后，将M6螺钉穿过预先在铝制连接件上钻好的孔，锁紧（确保锁紧了，但是不要过紧）。

11.揭掉外覆盖膜
板材安装好后，马上将外表面的PE保护膜揭掉。
如果晚些时候揭会非常困难（在夏天的时候，将顶部保护薄膜直接揭掉，以防止薄膜和板材粘结在一起）。

12.重复步骤5到步骤9（或步骤11）
直到除尾部板材外的所有板材都已安装好。
13.确定尾部板材所需宽度
用一个圆锯（安装了精良的锯齿）或是竖锯来切割板材的尾部到需要宽度。
14.沿着U型板材的切边，套入铝制F型材（已切割到所需尺寸），确保紧密套合。

15.将尾端板材抬起，放到位置上，重复步骤9（或步骤9-11）
铝制F型材应与最后的次檩或主檩尾部咬合（注意，如果是固定到金属檩上，确保檩的尾端是封闭的）。
16.用钻尾螺丝固定F型材到次檩或是主檩的尾端。

17.在板材的顶端开始安装U型材。
U型材设计用来完成与板材紧密的咬合，所以开始的时候要将一端套上，然后慢慢地轻拍，直到完全紧密插入。PC U型材（为 U型板8-10毫米）可用手轻拍，而铝制U型材（U型板18-20毫米）则要用橡胶锤。
18.开始安装铝制密封条
在板材底端，将密封条推入。密封条也是设计用来完成与板材紧密的咬合，所以开始的时候要将一端推入，用一个锤子慢慢地轻
拍，直到完全紧密插入。这些密封条用来防止灰尘和湿气的侵入。插入。这些密封条用来防止灰尘和湿气的侵入。

19.固定连接件堵头
在连接件两端插入连接件堵头。
PC连接件堵头是推入的，铝制连接件的端盖是用螺丝固定的，无需用到硅树脂密封剂或是任何其他粘合剂。

20.侧边挡雨板
侧面挡雨板在构件的两边都有，既作为紧固件，也是挡雨板。
它们能和完全宽度的和切割尺寸的板材吻合。有的情况下则需要定制生产的挡雨板。挡雨板的两端应用堵头堵住。
