压簧固定式热电偶结构原理：

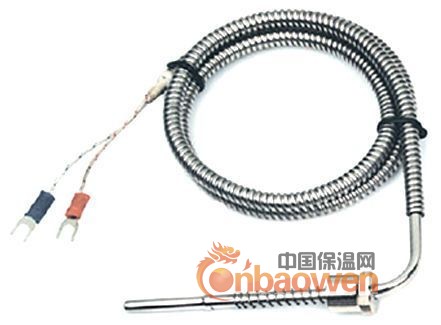

WRET-01型压簧固定式热电偶的作用原理，分度特性及允许偏差，参比端（冷接点）温度补偿, 以及与显示测量仪表的联接方法均与一般热电偶相同。WRET-01型热电偶的结构如图所示,由保护管,安装螺栓.锁紧卡套,弹簧及热电偶导线等组成。
安装方法
WRET-01型压簧固定式热电偶的安装方法如图,所示,固定安装在被测物体上面，先将连接螺栓拧紧在被测物体上，再将热电偶紧贴被测物，拧紧卡套螺钉，最后拧上锁紧卡套。
型号规格
|
型号 |
分度号 |
测温范围 ℃ |
热响应时间 t0.5s |
保护管材料 |
|
|
WRET-01 |
E（EA-2）＊ |
0~400 |
<5 |
不锈钢1Cr18Ni9Ti |
|
|
规格 |
连接螺栓l2mm |
||||
|
总长 Lmm |
保护管 l 1 mm |
||||
|
1000
1500 2000 2500 3000 3500 4000 |
30
30 30 30 30 30 30 |
35 或 70
|
|||
|
1000
1500 2000 2500 3000 3500 4000 |
60
60 60 60 60 60 60 |
||||
注：订货须写明： 1）产品名称和型号 2）总长和置深（L＊L 1 ＊L 2） 3）分度号打“＊”表示特殊规格订货
