- 型号:
- ZCZ(ZCZP)
- 规格:
- DN15-DN150

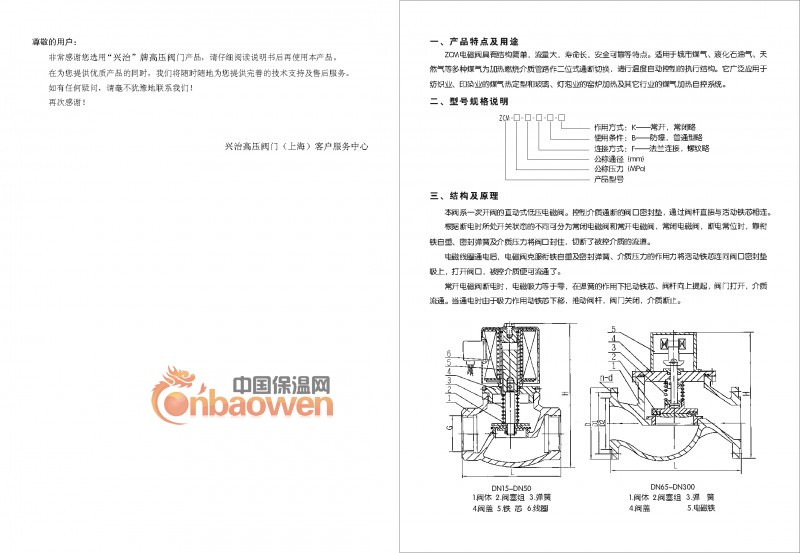

一、蒸汽电磁阀工作原理:
ZCZ(ZCZP)系列
蒸汽电磁阀,动铁芯吸合,打开主阀塞上的泄压孔,同时带动主阀塞开启.故介质无压力主阀塞靠线圈的吸力开启,介质有压力的情况下,主阀塞靠压差开启。蒸汽电磁阀广泛应用于:船舶重工、石油化工、电力装备、锅炉设备、钢铁、环保设备、实验装备、水处理、蒸汽系统、低温系统、工业管道自控工程等
。
二、蒸汽电磁阀技术参数:
结构设计:直动式、分步直动式、先导式;
工作压力:0.3MPa(无压差)-6.3MPa;
使用介质: 蒸汽、水油、液体、气体等;
介质温度:≤180℃;
控制方式:常闭式、常开式,根据工况要求选择;
电源电压: AC24V-AC380V、DC12V-DC220V;
防护等级:普通型IP54,防爆型IP65;
电源允许波动:-15%~+10%;
功率:φ15~φ50 24W φ65~φ150 50W;
响应时间:φ15~φ50 开≤2秒 关≤3秒 φ65~φ150 开≤3秒 关≤5秒
安装方式:水平安装,线圈向上(其它方式可定制)
设计特点: 技术领先、独特设计、三维密封、避免故障、通用性强、久经考验、性能稳定、寿命超长、开关迅速、线圈耐高温。
三、蒸汽电磁阀连接尺寸
型号 |
口径DN(mm) |
长(mm) |
高(mm) |
连接方式 |
压力(mpa) |
材质 |
ZCZ |
15 |
90 |
150 |
G1/2" 内螺纹 |
0.3-1.6 |
铜阀体 |
20 |
100 |
160 |
G3/4" 内螺纹 |
25 |
115 |
176 |
G1" 内螺纹 |
32 |
140 |
201 |
G11/4" 内螺纹 |
40 |
155 |
223 |
G11/2" 内螺纹 |
50 |
170 |
230 |
G2" 内螺纹 |
ZCZP |
25F |
122 |
202 |
法兰4孔φ13.5孔径φ85孔距 |
0.5-2.5 |
32F |
140 |
240 |
法兰4孔φ17.5孔径φ100孔距 |
40F |
150 |
254 |
法兰4孔φ17.5孔径φ110孔距 |
50F |
160 |
265 |
法兰4孔φ17.5孔径φ125孔距 |
65F |
240 |
360 |
法兰4孔φ17.5孔径φ145孔距 |
铸铁阀体 |
80F |
280 |
400 |
法兰4孔φ17.5孔径φ160孔距 |
100F |
320 |
420 |
法兰8孔φ17.5孔径φ180孔距 |
150F |
400 |
570 |
法兰8孔φ22孔径φ240孔距 |
四、明宇阀门订货须知:
1、①电磁阀名称与型号②电磁阀口径③电磁阀用途④电磁阀工作压力⑤电磁阀使用介质及温度⑥电磁阀线圈要求。
2、若已经由设计单位选定明宇公司的电磁阀型号,请按电磁阀型号直接向我司销售部订购。
3、当使用的场合非常重要复杂时,请您尽量提供设计结构图纸和详细参数,由我司专家为您审核把关。
如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
通电时
