- 型号：
- ZCT

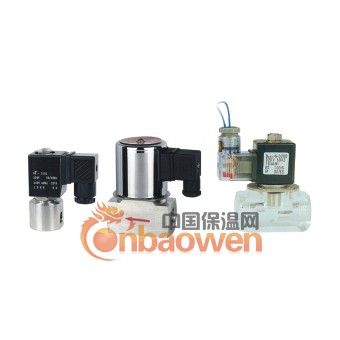

ZCT不锈钢系列二位二通电磁阀<常闭型>
二位二通常闭型电磁阀,断电关闭,通电打开
阀体材质为不锈钢,有机玻璃,铜(定制)
最大耐压力12kgf/cm2 环境温度,0℃～65℃(F级)、0℃～80℃(H级)
按阀上所标流向箭头,可任意安装;为增强使用寿命,最好线圈向上,水平安装
电压:AC220V/230V/240V/110V/24V 50/60HZ DC24V/12V +10%到-10%允许波动
密封件采用聚四氟乙烯材料(Teflon),以适用不同流体的开关控制
φ3mm电磁阀,线圈可配德国原装NASS线圈
常规备货:AC220V 50/60HZ DC24V
密封采用VITON 上海巴阀阀门有限公司
ZCT不锈钢系列二位二通电磁阀〈常闭型〉
型号规格表
| 接管 口径 |
流量 通径 mm |
CV值 |
压力差（Kgf/cm2) |
最大 流体 温度 |
线圈 配置 |
功率 | 线圈 等级 |
外行尺寸 长×宽×高 A×B×H |
重量 KG |
订货型号 |
||||||||
| 最大工作压力 |
VA AC220V |
W DC24V |
||||||||||||||||
| 最小 压力 |
空气 瓦斯 |
水、热水液体 | 轻油 | 蒸汽 AC/DC |
||||||||||||||
| AC | DC | AC | DC | AC | DC | |||||||||||||
| 1/8” | 3 | 0.23 | 0 | 13 | 10 | 13 | 10 | 10 | 7 | 3 | 130 | D | 22 | 13 | F | 30×30×82 | 0.36 | ZCT1DF02V5A03 |
| 1/4” | 3 | 0.23 | 0 | 13 | 10 | 13 | 10 | 10 | 7 | 3 | 130 | D | 22 | 13 | F | 35×35×82 | 0.36 | ZCT1DF02V5B03 |
| 4 |
0.6 |
0 | 7 | 7 | 7 | 7 | 5 | 5 | 3 | 130 | D | 22 | 13 | F | 50×30×82 | 0.8 | ZCT1DF02V5B04 | |
| 3/8” | 4 | 0.6 | 0 | 7 | 7 | 7 | 7 | 5 | 5 | 3 | 130 | D | 22 | 13 | F | 50×30×82 | 0.8 | ZCT1DF02V5C04 |
| 6 | 0.9 | 0 | 6 | 6 | 6 | 6 | 6 | 6 | 5 | 155 | A | 19.8 | 12.5 | H | 50×30×82 | 0.7 | ZCT1AH02V5C06 | |
| 1/2” | 6 | 0.9 | 0 | 6 | 6 | 6 | 6 | 6 | 6 | 5 | 155 | A | 19.8 | 12.5 | H | 50×30×82 | 0.7 | ZCT1AH02V5D06 |
| 10 | 1.5 | 0.1 | 10 | 10 | 10 | 10 | 7 | 7 | 5 | 155 | A | 19.8 | 22 | H | 70×38×110 | 1.2 | ZCT1AH02V5D10 | |
| 10 | 1.5 | 0 | 2.5 | 1.5 | 2.5 | 1.5 | 2 | 1 | 130 | D | 19.8 | 22 | F | 70×38×110 | 1.2 | ZCT1DF02V5D10 | ||
| 3/4” | 15 | 4.5 | 0.1 | 10 | 10 | 10 | 10 | 7 | 7 | 5 | 155 | A | 19.8 | 22 | H | 80×40×115 | 1.3 | ZCT1AH02V5E15 |
| 15 | 4.5 | 0 | 1.5 | 1 | 1.5 | 1 | 1 | 1 | 130 | D | 19.8 | 22 | F | 80×40×115 | 1.3 | ZCT1DF02V5E15 | ||
| 1” | 15 | 4.5 | 0.1 | 10 | 10 | 10 | 10 | 7 | 7 | 5 | 155 | A | 19.8 | 22 | H | 80×40×115 | 1.2 | ZCT1AH02V5G15 |
| 15 | 4.5 | 0 | 1.5 | 1 | 1.5 | 1 | 1 | 1 | 130 | D | 19.8 | 22 | F | 80×40×115 | 1.2 | ZCT1DF02V5G15 | ||
