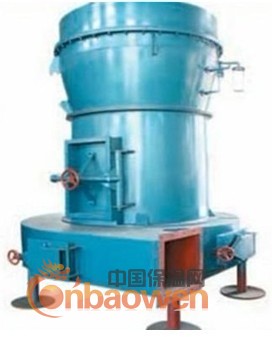

雷蒙磨：

　　雷蒙磨又称雷蒙磨粉机，英文全称：Raymond mill。　

　　它适用各种矿粉制备、煤粉制备，比如生料矿、石膏矿、煤炭等材料的细粉加工。雷蒙磨、雷蒙磨粉机、高效雷蒙磨、高压旋辊磨

雷蒙磨粉机常识：

　　硬度与莫氏硬度：

　　硬度：由于是破坏性检定，所以对未研磨之原石或不贵重之矿石才可以使用。硬度的尺度有两类，一类是绝对硬度，另一类是莫氏硬度（一种相对硬度）。

　　莫氏硬度：以常见的十种矿物来作为标准用相互的刮擦以区分孰硬孰软，习惯上矿物学或宝石学上都是用莫氏硬度。

　　莫氏硬度分十级。滑石、石膏、方解石、萤石、磷灰石、正长石、石英、黄玉、刚玉、金刚石。

　　目是一般表征筛子的孔径的大小，其换算公式为： cm=16/目数

　　目有英制和美制，英制是指每平方英寸上有多少个孔

　　新型超细雷蒙磨和传统雷蒙磨的比较 雷蒙磨又名雷蒙机，磨机，雷磨机，高压悬辊磨 英文全称：Raymond mill，是一种应用广泛的磨粉设备。雷蒙磨是一种广泛应用与矿山，水泥厂，化工厂的粉磨设备，是非金属矿物深加工的重要设备之一。因雷蒙磨性能稳定、适应性强、性价比高，自引进中国20多年来，已被普及应用于非金属矿物的加工。但是，随着近年来非金属矿物质在超细粉体应用领域的广泛发展，下游企业对非金属矿产品的要求越来越高。特别是对对产品细度有了更高的要求。这使得传统雷蒙磨显得力不从心。传统雷蒙磨存在的这些问题一直困扰着矿物加工企业和设备制造厂家。这些问题主要表现在：

　　1.产品细度低，普通雷蒙磨的细度一般在500目以下，这些设备只能占领较低端的粉体应用市场。

　　2.机械故障率高，耗电大、噪音大，排放污染大

　　3.系统效率低，产品的收集系统分离效果不理想，大量的细粉得不到有效的收集而在系统内重复循环造成动力浪费

　　4.主机风箱风道设计有失误，进入研磨区物料中的较大颗粒和未来得及研磨碎的颗粒经常被抛进风箱聚集在蜗箱尾部，并不断向前延伸，使过风量逐渐减少，易造成塞车，不出粉或少出粉，影响产量。

适用范围：

　　R型雷蒙磨粉机经过多年的实践和不断的改进，其结构已日益完善，具有效率高、耗能低、占地面积小、资金投入少及环境无污染等优点。因而广泛应用于冶金、建材、化工、矿山等领域内矿产品物料的粉磨加工，适宜加工莫氏硬度七级以下、湿度在6%以下的各种非易燃易爆矿产，如石膏、滑石、方解石、石灰石、大理石、钾长石、重晶石、白云石、花岗岩、高岭土、膨润土、麦饭石、铝矾土、氧化铁红、铁矿等，成品细度在613微米~440微米（0.613毫米-0.44毫米）之间，通过分析机及风机的共同作用，可满足不同用户的使用要求。

结构特征：

　　1、雷蒙磨立体结构，占地面积小，成套性强，从块料到成品粉子独立自成一个生产体系。

　　2、成品粉子细度均匀，通筛率99%，这是其它磨粉设备难以具备的。

　　3、磨粉机主机传动装置采用密闭齿轮箱和带轮，传动平稳，运行可靠。

　　4、雷蒙磨重要部件均采用优质钢材，耐磨件均采用高性能耐磨材料，整机耐磨性能高，运行可靠。

　　5、电气系统采用集中控制，磨粉车间基本可实现无人作业，并且维修方便。

工作原理：

　　雷蒙磨工作原理是磨辊在离心力作用下紧紧地滚压在磨环上，由铲刀铲起物料送到磨辊和磨环中间，物料在碾压力的作用下破碎成粉，然后在风机的作用下把成粉的物料吹起来经过分析机，达到细度要求的物料通过分析机，达不到要求的重回磨腔继续研磨，通过分析机的物料进旋风分理器分离收集。排风采用工业滤布隔离排风一次成粉。雷蒙磨适用范围该机主要用于重晶石、方解石、钾长石、石灰石、滑石、白石、石膏等。莫氏硬度不大于9.3级，湿度在6%以下的非易燃易爆的矿产品，化工、建材产品等数百种物料的高细制粉加工，产品粒度在40…400目范围内任意调节。该系列产品针对不同物料，不同细度，不同产量等要求，分为高压微粉磨，强压悬辊磨，普通雷蒙磨三大系列十几种机型。

雷蒙磨整套结构是由主机、分析机（选粉机）、管道装置、鼓风机、成品旋风分离器、鄂式破碎机、畚斗提升机、电磁振动给料机、电控电机等组成。其中雷蒙磨主机由机架、进风蜗壳、铲刀、磨辊、磨环、罩壳及电机组成。

　　雷蒙磨整套工作过程（粉磨物料过程）：大块状物料经鄂式破碎机破碎到所需要粒度后，由提升机将物料送至储料斗，再经振动给料机均匀定量连续地送入主机磨室内进行研磨，粉磨后的粉子被风机气流带走。经分析机进行分级，符合细度的粉子随气流经管道进入大旋风收集器内，进行分离收集，再经粉管排出即为成品粉子。气流再由大旋风收集器上端回风管吸入鼓风机。本机整个气流系统是密闭循环的，并且是在正负压状态下循环流动的。

　　在磨室内因被磨物料有一定的含水量，研磨时产生热量导致磨室内气体蒸发改变了气流量，以及整机各管道连接不严密使外界气体被吸入，使循环气流风量增加，导致磨粉机出粉少甚至爆机，对此，新型的欧版梯型磨粉机已经在机体上部设置有防爆措施，可以最大限度的避免雷蒙磨整机爆炸带来的意外伤害，同时，此种情况还可通过调整风机与主机间的余风管来达到气流的平衡，并将多余的气体导入小旋风收集器内，把余气带入的细粉子收集下来，最后由小旋风收集器上段排气管排入大气中，或导入收尘器内使排空气体净化，不过，对操作人员的技术要求比较高，而且需要及时发现并调整。

　　雷蒙磨工作原理是磨辊在离心力作用下紧紧地滚压在磨环上，由铲刀铲起物料送到磨辊和磨环中间，物料在碾压力的作用下破碎成粉，然后在风机的作用下把成粉的物料吹起来经过分析机，达到细度要求的物料通过分析机，达不到要求的重回磨腔继续研磨，通过分析机的物料进旋风分理器分离收集。排风采用工业滤布隔离排风一次成粉。

雷蒙磨适用范围该机主要用于重晶石、方解石、钾长石、石灰石、滑石、白石、石膏等。莫氏硬度不大于9.3级，湿度在6%以下的非易燃易爆的矿产品，化工、建材产品等数百种物料的高细制粉加工，产品粒度在40…400目范围内任意调节。该系列产品针对不同物料，不同细度，不同产量等要求，分为高压微粉磨，强压悬辊磨，普通雷蒙磨三大系列十几种机型。

操作顺序：简易操作顺序如下：启动：提升机→破碎机→分析机→风机→主机→给料机。

技术参数：

　　新型雷蒙磨是在长期的粉体研发经验的基础上，根据国内外数家磨粉机用户的使用要求与建议，在原雷蒙磨粉机的基础上经潜心研究设计出的最新型制粉设备，从而开创了国际工业磨粉高效、低能耗的新纪元。

使用及维护：

　　1、雷蒙磨粉机在安装前对操作人员必须进行必要的技术培训，使之了解雷蒙磨粉机的原理性能，熟悉雷蒙磨粉机操作规程。雷蒙磨粉机在使用过程当中，应有固定人员负责看管，操作人员必须具备一定的技术水平。

　　2、为使雷蒙磨粉机正常，应制定设备"设备保养安全操作制度"方能保证磨粉机长期安全运行，同时要有必要的检修工具以及润滑脂和相应的配件。

　　3、雷蒙磨粉机使用一段时间后，应进行检修，同时对磨辊磨环铲刀等易损件进行检修更换处理，磨辊装置在使用前后对连接螺栓螺母应进行仔细检查，看是否有松动现象，润滑油脂是否加足。

　　4、雷蒙磨粉机磨辊装置使用时间超过500小时左右重新更换磨辊时，对辊套内的各滚动轴承必须进行清洗，对损坏件应及时更换，加油工具可用手动加油泵和黄油枪。

　　5、停机时，先停止进料，主机继续转动，是残留的物料继续进行研磨，约一分钟后，可关闭主机电动机，停止研磨工作，其后再停止风机电机和分析器电机。
