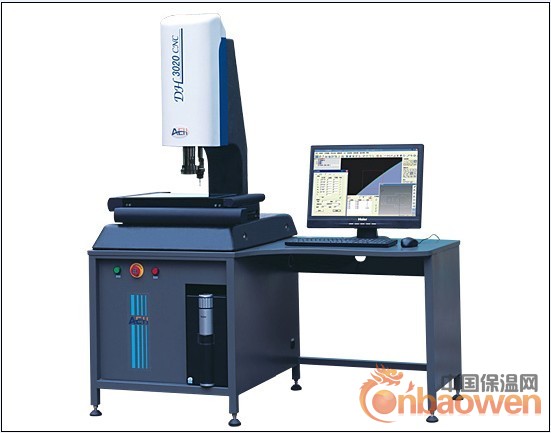

超 大的大理石00级底座与立柱，确保机台的稳定性和减小阿贝误差。外接激光指示灯和同轴光源，工件自动对焦功能，大大方便了操作者，让人在紧张的目视中解放 出来，还可以得到一个更加精准的测量结果，同时具备了高精度的光学测高功能，强大的光学软件AC-OPTICAL可以进行各种各样的功能测量，可以直接手 动框选测量，自动寻边，及各种采点方式，电子导航功能，公差对比及专业的数据报表的方式和统计SPC，各种格式的输出与转换功能，光学轮廓扫描功能和 CAD绘图功能，拼图功能，同时它具有强大的编程和自学习（CNC）测量功能，对大批量工件的检测是最合适与方便的选择。特别是对接触式探头的测量功能更 是强大（MCP和TP6），是名符其实的多功能测量机，可外接各种RENISHAW测头，点激光扫描头，NAVITAR 12X自动变焦镜头，因为可配合不同测头，无须多次搬动测量工件，并使过去要多台不同测量机完成的测量工作统一到一台测量机完成，使各种测量在同一座标系 统上，达到各种测量需求的精度完美结合。
|
型号
|
DH2010 PC
|
DH3020 PC
|
DH4030 PC
|
DH3020 CNC
|
DH4030 CNC
|
||
|
测量范围(mm)
|
200×100×100
|
300×200×200
|
400×300×200
|
300×200×200
|
400×300×200
|
||
|
测量精度（um）
|
≤2.3+L/200
|
≤2.6+L/200
|
≤3.0+L/200
|
≤2.6+L/200
|
≤3.0+L/200
|
||
|
分辨率（um）
|
1
|
1
|
1
|
1
|
1
|
||
|
可选0.5
|
可选0.5
|
可选0.5
|
可选0.5
|
可选0.5
|
|||
|
照明光源
|
LED可编程控制同轴顶光、环形光、底光，激光指示灯
|
||||||
|
最大载荷（kg）
|
20
|
||||||
|
机械结构
|
全大理石结构
|
十字工作台，00级花岗岩大理石底座与立柱
|
|||||
|
操作方式
|
手动（带Z轴自动控制盒）
|
全自动（带专业四维操作杆DX100）
|
|||||
|
光学测头
|
标配
|
MZ 0.7X-4.5X（定格定倍）
|
|||||
|
选配
|
NAVITAR 12X自动变焦远心镜头
|
||||||
|
接触测头
|
选配
|
英国RENISHAW 的MCP测头
|
|||||
|
摄像机
|
标配
|
130万像素高精度的COMS黑色和彩色双模块摄像机
|
|||||
|
选配
|
48万像素的SONY芯片的CCD（我司自主研发）
|
||||||
|
运动控制选配件
|
美国四轴运动控制卡，日本COOMS集成伺服马达/美国MOON‘S集成马达，
台湾上银HIWIN导轨和丝杆/专利设计的无牙光杆传动结构。 |
||||||
|
精度保证环境
|
温度：20±2℃ 温度变化：1℃/小时 工件重量≤20KG 镜头倍数≥3X
|
||||||
注：1、PC为手动机型，NC为自动机型，CNC为数控全自动型。
2、DH系列所在机型的Z轴为自动控制，可以通过软件进行影像自动对焦。
3、本公司有产品说明书参数变动与升级的权力，不再事先通知。
