高强耐磨地坪系列
北京森普世科技发展有限公司
X45薄层聚合物修补砂浆
一、用途
1．修补混凝土出现的蜂窝、漏洞、裂缝、保护层破损漏筋等缺陷；
2．有腐蚀性气体的厂房混凝土构筑物的维修；
3．所含阻锈成分具有降低氯离子扩散率的防腐蚀功能，有效阻止除冰盐、冻融对钢筋的锈蚀和破坏；
4．楼板、路面磨损剥落区域的耐磨修补；
5．修补厚度大于2mm。
二、特点
1. X45薄层聚合物修补砂浆由聚合物乳液和无机粉料双组分组成，固化后聚合物分散在水泥的连续相中形成的高密度的砂浆；
2.具有保水性，固化后有一定的弹性，对各种基层具有很好的粘接力；
3.所含阻锈成份有效阻止除冰盐、冻融对钢筋的锈蚀与破坏。
4.良好的抗渗性、抗裂性、耐冲击、耐磨性；
5.良好的防水性，耐老化性及耐酸、耐碱性能；
6.使用方便，可与潮湿基层施工，健康环保。
三、性能
1．物理力学性能
|
项 目
|
性 能 指 标
|
|
抗压强度（28天）
|
40 MPa
|
|
抗折强度（28天）
|
8.5 MPa
|
|
抗拉强度（28天）
|
5.8MPa
|
|
弹性模量
|
8.7×103 MPa
|
|
粘结强度
|
1.5 MPa
|
|
吸水率
|
2.3%
|
|
抗渗性
|
0.6—1.6 MPa
|
|
抗冻性
|
—30oC18h浸水6h，循环40次，无异常，
抗压强度降低4%
|
|
初始干燥时抗裂性
|
在250×250×50mm加气湿凝土上抹3mm薄层修补料，立即放在3m/s（气流温度30oC）下干燥6h不龟裂
|
2．耐酸、耐碱性能
|
腐蚀介质名称
|
溶液浓度
|
腐蚀情况
|
|
硫酸
|
PH=2
|
浸泡一年无脱落、无渗漏
|
|
盐酸
|
2%
|
同上
|
|
氢氧化钠
|
10%
|
同上
|
|
氯化钠
|
饱和溶液
|
同上
|
检测方法：用不防水、不耐酸碱的纸面石膏板做成贮槽，内抹3mm厚薄层修补料，养护28天后装不同浓度的酸、碱溶液。
四、用法
1．基层要求及处理：
基层表面应平整、粗糙、清洁、无油污、无浮灰，不应有起砂、空鼓、裂缝等现象。施工前应保持基层潮湿状态，但不得有积水；界面粘接力要求极高时，可预先涂刷X20渗透性混凝土专用界面剂。
2．材料配制：
X45薄层聚合物修补砂浆由粉料和胶料组成，使用时按胶料 : 粉料=1: 6质量比拌合； 配好的浆料应保证在1小时内用完。

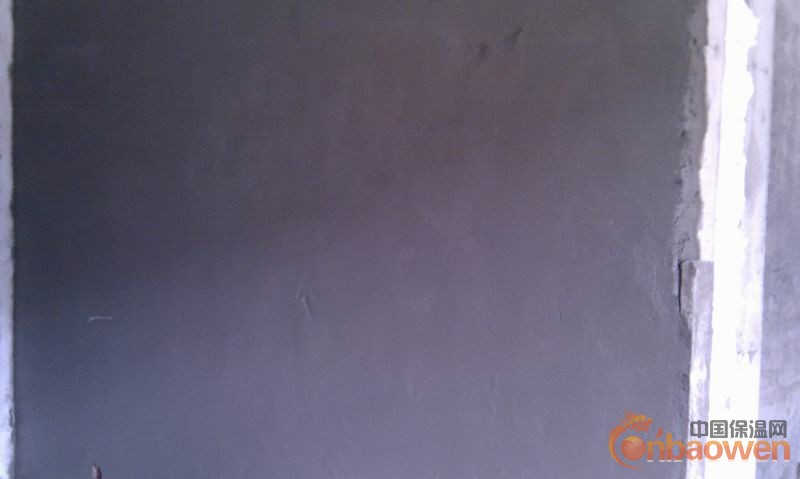

3．施工：
在潮湿的混凝土基层表面先均匀涂X45薄层聚合物修补砂浆稀浆（粉料 : 乳液按质量比2 : 1配制），边涂刷边压抹X45薄层聚合物修补砂浆； 由于砂浆中含有高分子物质，使砂浆粘度比较大，抹灰时应保持抹刀光洁，压光时应掌握好施工时间，并宜一次抹平，不宜反复抹压。遇有气泡时应刺破压紧，表面应密实； 施工厚度不宜超过10mm。
4．养护：
为防止施工环境干燥失水过快，应在修补料固化后适量喷水养护，养护时不宜采用高水流冲刷，养护三天即可。若环境不干燥可自然养护，28天后可达到最终强度。
五、包装、用量及储存
包装：粉料25kg/袋、乳液50 kg/桶；
用量：修补厚度5mm时，胶料：1.5kg/m2，粉料： 6.0 kg/m2；存放在5℃以上通风干燥处并防止阳光直射；冬天应防止冻结； 保质期为6个月。超出保质期后应复检合格方可使用。
六、注意事项
室外作业不宜在雨天、冰冻时施工，施工度宜为10～35℃；粉料胶料一次拌合量不宜太多，应1小时内用完；不应在养护期少于3天的水泥基层上施工；乳液应避免太阳直射，冬天应防止冻结；施工时要带防护镜，如不小心进入眼睛，立即用清水冲洗；已硬化后的材料可作废料处理。
七、工程实例
内蒙古镶黄旗亿旺大酒店广场地坪修补。
通州三间房某空军机场内篮球场地面修补。
天津高速进站口安全岛修补。
北京大兴女子监狱路面修补。
