6M顶装煤焦炉拦焦装煤除尘设计

6M顶装煤焦炉拦焦装煤除尘可采用“合一”的系统，但比较多的设计是采用“既分又合”的系统，即拦焦除尘和装煤除尘各有自己的净化设备和风机等，但建在一个地面站内，输灰系统公用，拦焦收集的焦粉进预喷涂仓，作为装煤除尘的预喷涂粉料。

一、设计工艺特点：

（1）       系统不受装煤和拦焦的时间影响，适合于大型和多炉组。

（2）       不受装煤和拦焦各自停机和检修的影响。

（3）       采取了机房设施合一、输灰系统合一等创新的组合技术，拦焦的部分粉尘直接作为装煤系统预喷涂用，系统简单。

（4）       焦油、苯溶物、苯并芘等需采用预喷涂吸附和过滤方法去除。

（5）       装煤和拦焦有各自的调速节能装置，调速节能效果好。

二、拦焦装煤除尘布置：

拦焦装煤除尘与焦炉炉顶侧布置2*55个翻板阀，连接阀干管为D1200，布置于焦炉装煤车滑线的外侧，通过D1000管及D1000的翻板阀与装煤的伸缩导烟管连接。焦侧布置皮带集尘管采用D2300上部开口的圆管，圆管的管底支撑座与管支架之间采用聚四氟乙烯滑动板，并设有调整螺栓。圆管上部开口处装有格栅，上铺设10mm*1000mm密封皮带，两侧有皮带小车的行走轮和导向轮的行走平面。皮带集尘管内侧靠拦焦车设有第三条轨，承担带除尘罩的拦焦车的部分荷载，皮带集尘管与第三条轨下部设有土建的桁架。拦焦除尘外管为D2400，装煤除尘管为D1400，架在D2400上部，分别从煤塔、两座焦炉的中部与皮带集尘管和炉顶翻板阀组连接管连接。

三、拦焦装煤地面站布置;

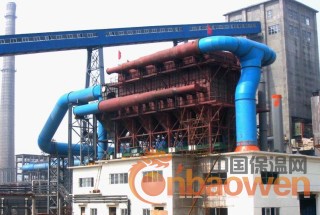

焦侧除尘与装煤除尘共用一个地面除尘站。拦焦除尘脉冲布袋除尘器和装煤除尘脉冲布袋除尘器和冷却器、输灰机等高架布置，下面是风机房，内设有拦焦除尘风机和装煤除尘风机以及相配套的液力耦合器、电机、消声器等，另外，还有装煤除尘系统的预喷涂仓以及喷粉机构的罗茨鼓风机等。风机房的一侧设有储灰仓和出灰加湿机等，风机房另一侧一层设有配电室、变频器和变压器室，二层设有PLC控制室。
