第1年
- 型号：
- PE900*1200
产品介绍
- 性能特点
- 技术参数
- 结构组成与工作环境
- 工作原理

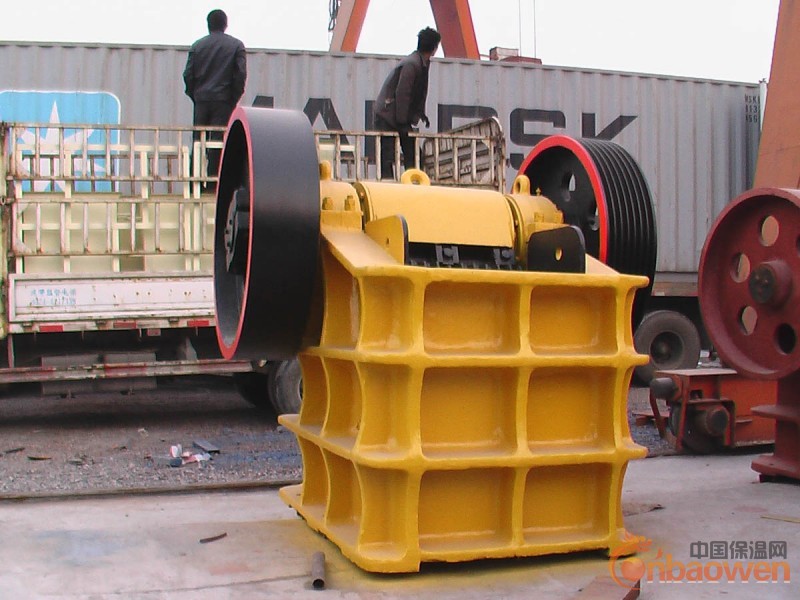

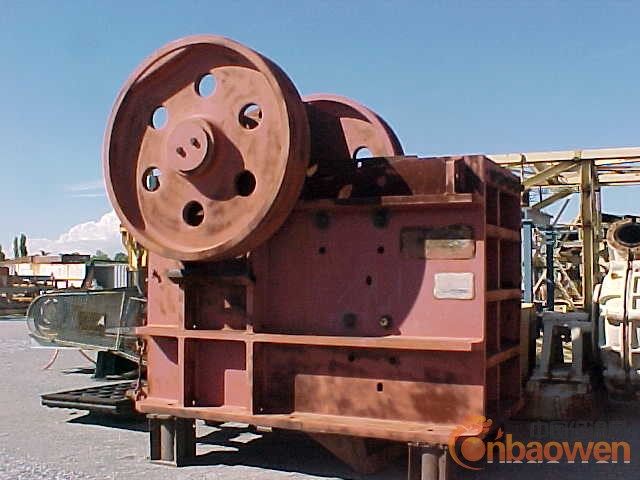

鄂破是我公司生产的拳头产品之一，主要用于各种矿石与大块物料的中等粒度破碎，可破碎抗压强度不大于320Mpa的物料，该系列产品规格齐全，其给料粒度为125mm～750mm,是初级破碎首选设备，鄂破广泛运用于矿山、冶金、建材、公路、铁路、水利和化工等多种行业。
1.破碎腔深而且无死区，提高了鄂破进料能力与产量；
2.其破碎比大，产品粒度均匀；
3.垫片式排料口调整装置，可靠方便，调节范围大，增加了设备的灵活性；
4.润滑系统安全可靠，部件更换方便，保养工作量小；
5.结构简单，工作可靠，运营费用低。
6.设备节能：单机节能15%～30%，系统节能一倍以上；
7.排料口调整范围大，可满足不同用户的要求；
8.噪音低，粉尘少。
2.其破碎比大，产品粒度均匀；
3.垫片式排料口调整装置，可靠方便，调节范围大，增加了设备的灵活性；
4.润滑系统安全可靠，部件更换方便，保养工作量小；
5.结构简单，工作可靠，运营费用低。
6.设备节能：单机节能15%～30%，系统节能一倍以上；
7.排料口调整范围大，可满足不同用户的要求；
8.噪音低，粉尘少。
|
规格型号
|
进料尺寸(mm)
|
最大进料粒度(mm)
|
出料口可调节范围(mm)
|
产量(t/h)
|
电动机极数
|
电机功率(kw)
|
外形尺寸(mm)
|
重量(t)
|
|
PE-250×400
|
250×400
|
210
|
20-60
|
5-20
|
4
|
15
|
1160×1300×1240
|
2.8
|
|
PE-400×600
|
400×600
|
350
|
40-100
|
16-65
|
6
|
30
|
1480×1710×1646
|
7
|
|
PE-500×750
|
500×750
|
425
|
50-100
|
45-100
|
6
|
55
|
1800×1796×1940
|
12
|
|
PE-600×900
|
600×900
|
500
|
65-160
|
60-160
|
6
|
75
|
2235×2210×2380
|
17
|
|
PE-750×1060
|
750×1060
|
630
|
80-140
|
90-320
|
8
|
110
|
2430×2302×3110
|
29
|
|
PE-800×1060
|
800×1060
|
640
|
80-200
|
110-350
|
8
|
110
|
2530×2310×3110
|
30
|
|
PE-900×1200
|
900×1200
|
750
|
95-210
|
140-450
|
8
|
130
|
3789×2826×3025
|
50
|
|
PE-1000×1200
|
1000×1200
|
850
|
110-235
|
160-550
|
8
|
130
|
3889×2826×3025
|
57
|
|
PE-1200×1500
|
1200×1500
|
1020
|
150-300
|
400-800
|
8
|
160
|
4590×3342×3553
|
100.9
|

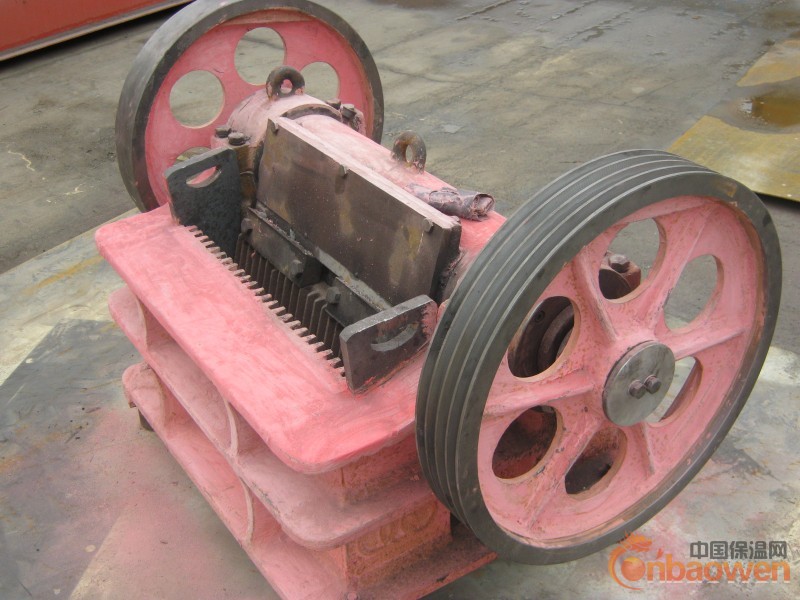

鄂破的结构主要有机架、偏心轴、大皮带轮、飞轮、动鄂、侧护板、肘板、肘板后座、调隙螺杆、复位弹簧、固定鄂板与活动鄂板等组成，其中肘板还起到保险作用。
该系列鄂破的破碎方式为曲动挤压型，电动机驱动皮带和皮带轮，通过偏心轴使动鄂上下运动，当动鄂上升时肘板和动鄂间夹角变大，从而推动动鄂板向定鄂板接近，与此同时物料被挤压、搓、碾等多重破碎；当动鄂下行时，肘板和动鄂间夹角变小，动鄂板在拉杆、弹簧的作用下离开定鄂板，此时已破碎物料从破碎腔下口排出，随着电动机连续转动破碎机动鄂作周期性的压碎和排料，实现批量生产。
该系列鄂破的破碎方式为曲动挤压型，电动机驱动皮带和皮带轮，通过偏心轴使动鄂上下运动，当动鄂上升时肘板和动鄂间夹角变大，从而推动动鄂板向定鄂板接近，与此同时物料被挤压、搓、碾等多重破碎；当动鄂下行时，肘板和动鄂间夹角变小，动鄂板在拉杆、弹簧的作用下离开定鄂板，此时已破碎物料从破碎腔下口排出，随着电动机连续转动破碎机动鄂作周期性的压碎和排料，实现批量生产。
在将巨大石块破碎成小石块的过程中，第一道破碎机通常称为“主”破碎机。历史最长，也最坚固的破碎机是鄂破。为鄂破喂料时，物料从顶部入口倒入含有鄂齿的破碎室。
鄂齿以巨大力量将物料顶向室壁，将之破碎成更小的石块。支持鄂齿运动的是一根偏心轴，此轴贯穿机身构架。偏心运动通常由固定在轴两端的飞轮所产生。飞轮和偏心支持轴承经常采用球面滚子轴承，轴承的工作环境极为苛刻。轴承必须承受巨大的冲击载荷，磨蚀性污水和高温。尽管此工作环境极为苛刻，鄂破非常可靠地工作，这是保证生产效率的关键一环。
