小型玻璃钢螺旋溜槽－冶金矿山高校科研制样化验小型实验螺旋溜槽

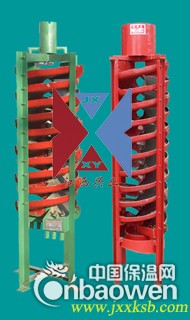

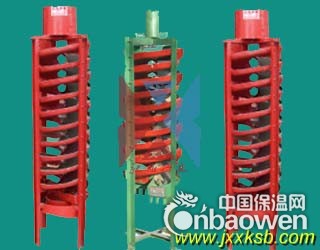

BLL型玻璃钢螺旋溜槽

一、BLL型玻璃钢螺旋溜槽用途及特性：

　　BLL型玻璃钢螺旋溜槽用于选别细粒（包括细微粒度）的金属矿物，如铁矿、钛铁矿、铬铁矿、硫铁矿、钨锡矿、铌钽矿、砂金矿、海滨的独居石、金红石、锆英石及有足够比重差的其它金属和非金属矿物选别。本产品由原地矿部唯一指定企业生产，执行行业标准。

　　有效选别粒度范围：Φ600、Φ400选别≤0.03毫米。粗选、精选及扫选应有其不同相适应参数的螺旋溜槽。

螺旋溜槽是根据有用矿物与脉石矿物在比重、粒度、形状上的差异，在螺旋的斜面产生矿浆动感的离心流膜，在重力和离心力的综合力场中，利用不同颗粒所受重力、水动压力和摩擦力，实现有用矿物与脉石分选的。螺旋槽中的水动除作向下的螺旋运动外，还作横向的循环流动。上层水流流速快，产生较大惯性离心力，甩向槽的外缘。与槽底相邻的下层水流回转速度慢，离心力小，在重力作用下从外缘流向内缘，产生二次回流。矿浆中的重矿粒沉降快，沿收敛的螺旋线逐渐移向内缘，最后以精矿形式产生。轻矿物沉降慢，处于矿流表层，流速快，离心力大，在横向环流作用下，沿扩渐的螺旋线逐渐移向外缘，最后以尾矿形式产出。

　　二、BLL型玻璃钢螺旋溜槽技术参数：

　　三、BLL型玻璃钢螺旋溜槽结构

　　玻璃钢螺旋溜槽结构由给矿匀分器、给矿槽、螺旋片、产品截取槽、接矿斗、及槽支架部件组成。螺旋溜槽由五圈玻璃钢螺旋叶片（每圈360°）用螺栓联接而成，并由螺栓固定在支架上。按照用户的需要并在螺距高度允许的情况下，每台螺旋溜槽可以分别按一头、二头、三头及四头螺旋溜槽。选别物料经矿浆均分器给入各头的给矿槽，再缓慢流入各头槽面进行选别。位于螺旋槽尾端的阀块，将已分选的矿流按需要品位分成几种产品（如精矿、中矿、次中矿、尾矿）进行分流。
