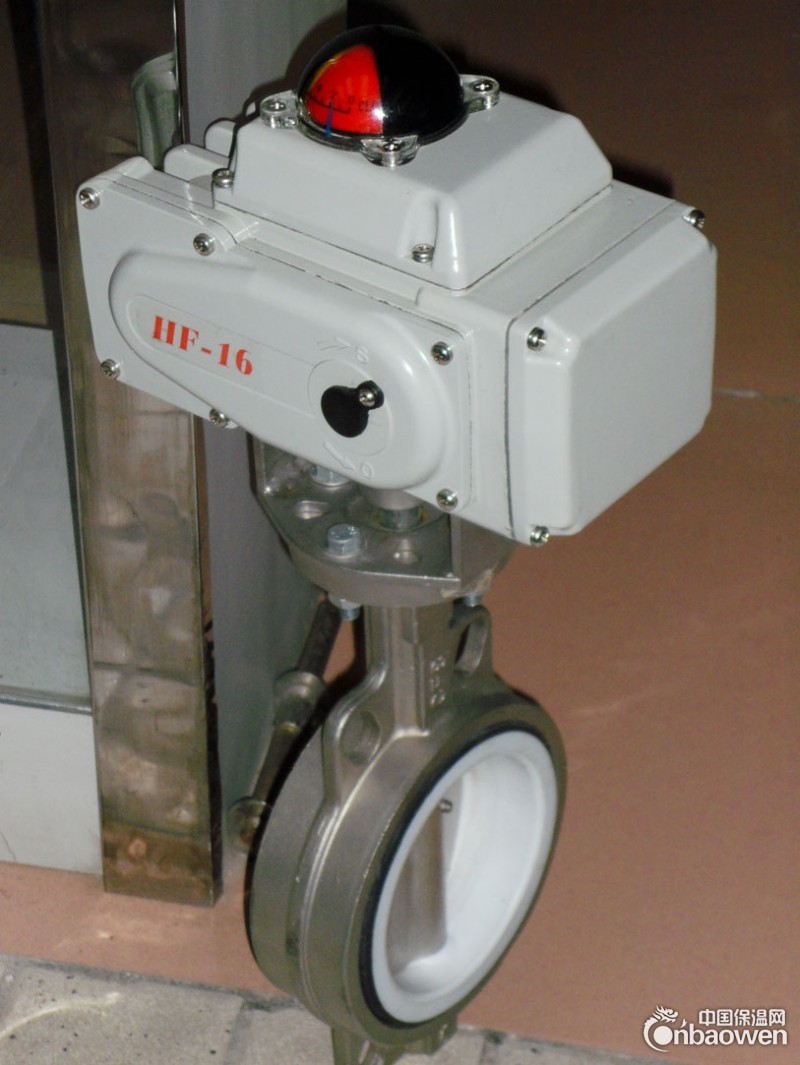

D971X电动软密封对夹蝶阀由四氟密封蝶阀和不锈钢阀板、阀杆构成。适用于温度≤150℃，弱腐蚀或洁净度有一定要求工况，高温高压工况可选用三偏心硬密封阀体。订货时要予以注明即可。它可广泛应用于食品，环保，轻工，石油，化工，教学设备，造纸，电力等到行业的工业过程自动控制系统中。在食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
特点
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。
采用标准
设计标准：GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
|
主要结束参数
|
公称通经DN（mm)
|
50～2000
|
50～1600
|
|
公称药理PN（MPa)
|
0.6
|
1.0
|
1.6
|
|
密封试验(MPa)
|
0.66
|
1.1
|
1.76
|
|
强度试验(MPa)
|
0.9
|
1.5
|
2.4
|
|
适用温度
|
丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃
|
|
适用介质
|
水、空气、天然气、油品及弱腐蚀性流体
|
|
泄漏率
|
符合GB/T13927-92标准
|
|
驱动方式
|
蜗轮传动、电动、气动、液动
|
主要零部件材料
|
零件名称
|
材料
|
|
阀体
|
WCB、QT450-10、HT200、HT250
|
|
蝶板
|
WCB、QT450-10、HT200、HT250
|
|
阀轴
|
2Cr13
|
|
密封圈
|
丁腈耐油橡胶
|
|
填料
|
柔性石墨
|
执行标准
|
制造标准
|
GB/T 122387-89
|
|
法兰标准
|
GB9113-2000、GB17241.6-1998
|
|
结构长度标准
|
GB12221-89
|
|
检验标准
|
GB/T 13927-92
|
D971X-6/10/16对夹式电动软密封蝶阀主要外形连接尺寸 单位：mm
|
DN
|
L
|
H
|
HO
|
A
|
B
|
1.0MPa
|
1.6MPa
|
|
DO
|
n-Фd
|
DO
|
n-Фd
|
|
50
|
43
|
63
|
438
|
125
|
125
|
125
|
4-18
|
125
|
4-18
|
|
65
|
46
|
70
|
453
|
125
|
125
|
145
|
4-18
|
145
|
4-18
|
|
80
|
46
|
83
|
478
|
125
|
125
|
160
|
8-18
|
160
|
8-18
|
|
100
|
52
|
105
|
519
|
125
|
125
|
180
|
8-18
|
180
|
8-18
|
|
125
|
56
|
115
|
713
|
325
|
245
|
210
|
8-18
|
210
|
8-18
|
|
150
|
56
|
137
|
749
|
325
|
245
|
240
|
8-22
|
240
|
8-22
|
|
200
|
60
|
164
|
843
|
325
|
245
|
295
|
8-22
|
295
|
8-22
|
|
250
|
68
|
206
|
947
|
363
|
313
|
350
|
12-22
|
355
|
12-26
|
|
300
|
78
|
230
|
1013
|
363
|
313
|
400
|
12-22
|
410
|
12-26
|
|
350
|
78
|
248
|
1046
|
363
|
313
|
460
|
16-22
|
470
|
16-26
|
|
400
|
102
|
289
|
1135
|
363
|
313
|
515
|
16-26
|
525
|
16-30
|
|
450
|
114
|
320
|
1328
|
465
|
439
|
565
|
20-26
|
585
|
20-30
|
|
500
|
127
|
343
|
1226
|
546
|
481
|
620
|
20-26
|
650
|
20-33
|
|
600
|
154
|
413
|
1394
|
546
|
556
|
725
|
20-30
|
770
|
20-36
|
|
700
|
165
|
478
|
1534
|
546
|
556
|
840
|
24-30
|
840
|
24-36
|
|
800
|
190
|
525
|
1159
|
546
|
556
|
950
|
24-33
|
950
|
24-39
|
|
900
|
203
|
585
|
1748
|
617
|
706
|
1050
|
28-33
|
1050
|
38-39
|
|
1000
|
216
|
640
|
1805
|
632
|
706
|
1160
|
28-36
|
1170
|
28-42
|
|
1200
|
254
|
755
|
2035
|
632
|
706
|
1380
|
32-39
|
1390
|
32-48
|
|
|
|
|
