- 型号：
- D971F-16

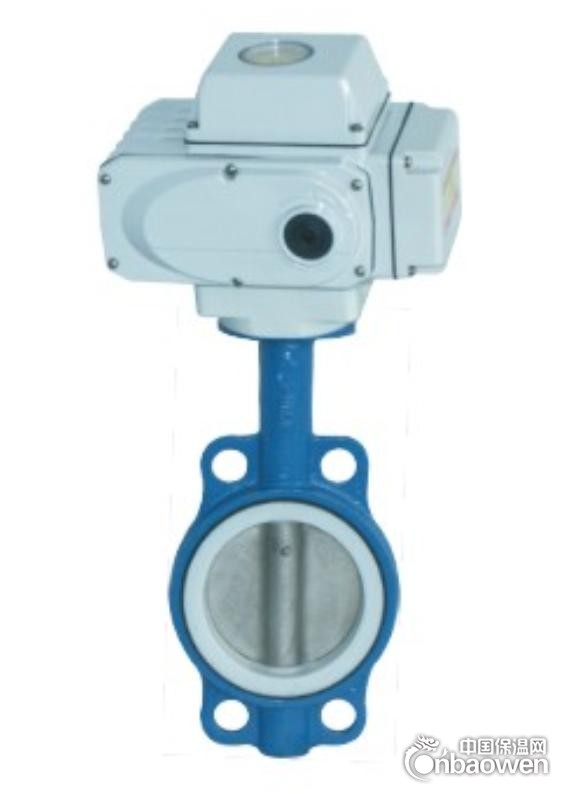

电动衬氟蝶阀原理
电动衬氟蝶阀蝶阀是用阀杆一起转动的蝶板作启闭件,用以实现阀门的开启,关闭与调节。电动衬氟蝶阀是在过流部件、阀体、蝶板、阀杆上采用衬里技术衬里较厚的高分子材料,防腐蚀性能优良,可适用于任何浓度的酸、碱、盐及氧化剂、还原剂、有机溶剂等介质,是化工、石油、医药、食品、钢铁冶炼、造纸、水电等系统的气体、液体、半流体的管路和容器上作截流和调节设备使用的理想产品,并可取代闸阀、截止阀和其它类型的切断、调节阀门。
电动衬氟蝶阀用途
本厂生产的全衬聚四氟乙烯（F4）、聚三氟氯乙烯（F3）和聚全氟乙丙烯（F46）氟塑料衬里阀，具有耐腐蚀、无泄漏、寿命长等优点。 适用于浓硫酸、盐酸、硝酸、氢氟酸、王水、各种有机酸、强酸、氧化性介质或高温烯硫酸、高温浓醋酸、酸碱交替及多种有机溶剂和其它强腐蚀性介质。
电动衬氟蝶阀特点
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。
电动衬氟蝶阀衬里材料
1、聚全氟乙丙烯FEP F46
2、四氟乙烯-乙烯E-TFE F40
3、可溶性四氟PFA FA
4、聚四氟乙烯PTFE F4
5、聚偏二氟乙烯PVDF F2
6、改性聚乙烯FRPE PO
电动衬氟蝶阀参数表
|
公称通径DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
|
流量系数（Kv）
|
110
|
180
|
232 8
|
368
|
656
|
735
|
1240
|
2025
|
|
动作范围
|
0－90o
|
|||||||
|
允许压差△P
|
小于公称压力（1.6MPa）
|
|||||||
|
泄漏量Q
|
按GB/T4213－92，为Kv值的10-4
|
|||||||
|
环境温度oC
|
－20～60oC
|
|||||||
|
基本误差
|
±2.5%
|
|||||||
|
回差
|
±2.5%
|
|||||||
|
死区
|
1%
|
|||||||
|
可调范围
|
250:1 350:1
|
|||||||
