- 型号：
- Q914F

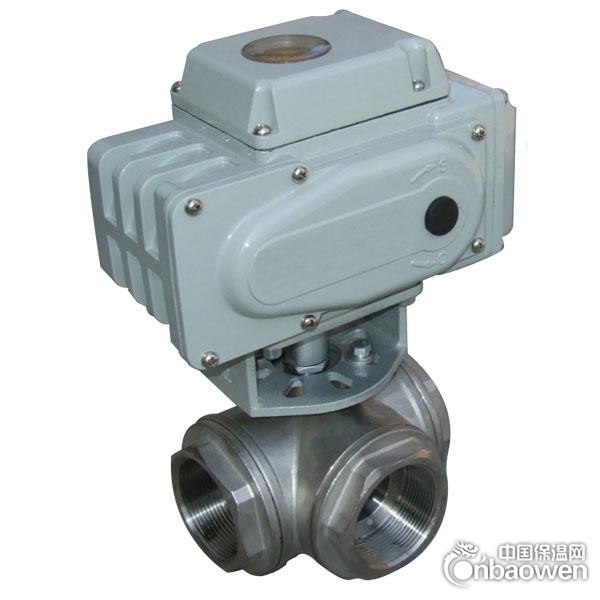

电动三通球阀内螺纹丝扣式
电动三通球阀 内螺纹 Q914F Q915F 特点
电动三通球阀 内螺纹 Q914F Q915 的球体分L型和T型，气动执行器带动球体经90度的旋转动作来达到换向的控制目的，或经180度的旋转动作来达到换向与分流合流的控制目的。执行器与阀体的直接连接减少了发生故障的机率。螺纹的连接适用与小管路，更加经济实惠。（用户在订购时需先提供流向图）
■防火、防静电设计
■阀杆防爆出装置
■阀球上设计有压力平衡孔
■双层阀杆填料与对压碟型弹片装置
■阀杆防爆出装置
■阀球上设计有压力平衡孔
■双层阀杆填料与对压碟型弹片装置
◇电动三通球阀 Q914F Q915F 选项参数
作用形式： 普通开关型、调节型（4～20mA）
环境温度： -30℃～+70℃
电源电压： AC220V、AC380V（其他定制DC24等）50/60Hz
防护等级： IP67、IP68可选
功能选项 （可选）
防 爆 型： 防爆等级：dⅡBT3/T4
信号反馈： 有源信号、S无源信号
带加热器： 可在潮湿环境中干燥执行器内元件（可选）
手动功能： 电动执行器带有手动开阀、关阀功能
调 节 型： 输入4～20mA信号,实现阀门调节功能
备注: 电动执行器参数请另参考所选配的电动执行器资料.
环境温度： -30℃～+70℃
电源电压： AC220V、AC380V（其他定制DC24等）50/60Hz
防护等级： IP67、IP68可选
功能选项 （可选）
防 爆 型： 防爆等级：dⅡBT3/T4
信号反馈： 有源信号、S无源信号
带加热器： 可在潮湿环境中干燥执行器内元件（可选）
手动功能： 电动执行器带有手动开阀、关阀功能
调 节 型： 输入4～20mA信号,实现阀门调节功能
备注: 电动执行器参数请另参考所选配的电动执行器资料.
◇电动三通球阀 Q914F Q915F球阀阀体参数
三通法兰球阀参数：
公称压力：PN1.6、2.5、4.0、6.4Mpa、1000WOG
连接方式：法兰150 （L型、T型）
阀体材质：铸钢（WCB）、不锈钢CF8（304）、CF8M（316）
阀球材质：不锈钢CF8（304）、CF8M（316）
密封材料：PTFE、PPL
适用温度范围：-20℃～232℃～350℃
适用介质：水、油、气等某些腐蚀性液体（W·O·G）
三通法兰球阀参数：
公称压力：PN1.6、2.5、4.0、6.4Mpa、1000WOG
连接方式：法兰150 （L型、T型）
阀体材质：铸钢（WCB）、不锈钢CF8（304）、CF8M（316）
阀球材质：不锈钢CF8（304）、CF8M（316）
密封材料：PTFE、PPL
适用温度范围：-20℃～232℃～350℃
适用介质：水、油、气等某些腐蚀性液体（W·O·G）
◇电动三通球阀 Q914F Q915F 参数
|
驱动
|
电动
|
|
公称通经
|
15～100mm
|
|
公称压力
|
1.6～4.0MPa
|
|
适用温度
|
PTFE:-29～+150℃
|
|
EK:-29～+230℃
|
|
|
合金:-40～+425℃
|
|
|
连接方式
|
法兰、螺纹
|
|
阀结构
|
三通L、三通T
|
|
阀体材质
|
316L、316、304、304L、碳钢
|
|
阀球材质
|
316L、316、304、304L
|
|
密封材质
|
PTFE、EK、合金
|
|
适用介质
|
气体、水及油类等
|
|
可选附件
|
限位开关、定位器、电磁阀、减压阀
|
◇电动三通球阀 Q914F Q915F 标准
阀门螺纹类型：G·NPT·BSPT DIN259/2999
阀门检验：ISO/DIN 5208—1987
驱动装置连接：ISO 5211
阀门检验：ISO/DIN 5208—1987
驱动装置连接：ISO 5211
◇电动三通球阀 Q914F Q915F 零部件材料
公称压力：PN1.6、2.5、4.0、6.4Mpa、1000WOG
连接方式：螺纹 （L型、T型）
阀体材质：铸钢（WCB）、不锈钢CF8（304）、CF8M（316）
阀球材质：不锈钢CF8（304）、CF8M（316）
密封材料：PTFE
适用温度范围：-20℃～232℃～350℃
适用介质：水、油、气等某些腐蚀性液体（W·O·G）
