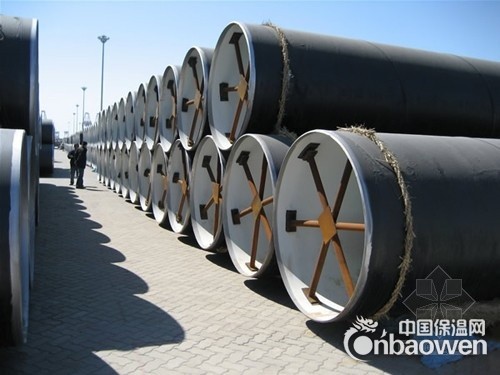

水泥砂浆防腐钢管组成：水泥、沙子和水的混合物叫水泥砂浆。通常所说的1：3水泥砂浆是用1份水泥和3份砂配合，实际上忽视了水的成分，一般在0.6左右比例，即应成为0.6：1：3 　　水泥砂浆的用途，在建筑工程中，一是基础和墙体砌筑，用做块状砌体材料的粘合剂，比如砌毛石、红砖要用水泥砂浆；二是用于室内外抹灰。 　　水泥砂浆在使用时，还要经常掺入一些添加剂如微沫剂、防水粉等，以改善它的和易性与粘稠度。 　　水泥砂浆里按比例加入石子，就成为混凝土。 　　水泥砂浆标号强度的意思是指对按标准方法制作和养护的立方体试件,在28d龄期，用标准试验方法测得的抗压强度总体分布中的一个值。

水泥砂浆的施工有两种方法。一是地面离心法。主要适同于DN400口径以下的管道内衬施工。而是地下喷涂法，主要适用于DN700口径以上的管道在地下防腐施工。 水泥沙浆衬里同金属管道分别为两种材质，砂浆对管道的结合力如何？尤其是钢管内防腐层是否会在运输，安装等外力作用下脱落？即其机械强度怎样？根据国外实验的数据可以证明其机械强度。 钢管在受外压变形变扁平时，砂浆会产生“发状”裂缝，但要砂浆从管壁上剥离却是非常困难的，在口径DN800毫米壁厚为7.1毫米的钢管上，截取一米长的管段，涂衬11毫米厚的砂浆涂层，当扁平量7-8毫米时，可以看到“发状”裂缝的出现。当扁平量增加到50毫米时，裂缝逐渐增加到边部全管段，实验结果，管径1%的扁平量时产生“发状”裂缝，当扁平量为6-9%的场合，沙浆涂层开始崩裂，达到管径30%时剥落。这在施工中是决不允许发生的。据测定，在DN1100管子上，最小扁平量为15毫米，DN1800管上为21毫米。由此可见，管径的增大，产生裂缝的扁平量也随之增大。
