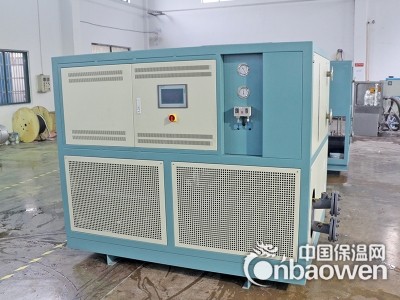

制冷加热一体机
高低温循环装置
高低温一体机
- 型号：
- 台
- 规格：
- CDLJ-2W
http://pan.baidu.com/s/1i3FrPy9实验册下载网址
http://pan.baidu.com/s/1sj9BOXB工业册下载网
产品中所提品牌，LNEYA为无锡冠亚公司品牌，其余均为商标持有公司所有。
|
型号 |
CDLJ-2W |
CDLJ-3W |
CDLJ-4W |
CDLJ-6W |
|
温度范围 |
-115°C~ -50°C |
|||
|
制冷量 At -90°C |
3kW |
4.5kW |
6kW |
9kW |
|
2580Kcal/h |
3870Kcal/h |
5160Kcal/h |
7740Kcal/h |
|
|
制冷量 At -110°C |
2kW |
3kW |
4kW |
6kW |
|
1720Kcal/h |
2580Kcal/h |
3440Kcal/h |
5160Kcal/h |
|
|
循环泵 |
6.6m3/h 2.5bar max |
6.6m3/h 2.5bar max |
6.6m3/h 2.5bar max |
15m3/h 2.5bar max |
|
进出液尺寸 |
DN-25 PN-10 |
DN-25 PN-10 |
DN-25 PN-10 |
DN-32 PN-10 |
|
冷却水30度 |
10m3/h |
14m3/h |
20m3/h |
25m3/h |
|
蓄冷罐（选配） |
100L |
150L |
150L |
250L |
|
膨胀罐（标配） |
50L |
75L |
100L |
150L |
|
压缩机 |
标配：艾默生谷轮 选配：德国BOCK活塞压缩机 |
|||
|
操作面板 |
7寸彩色触摸屏显示输入、 温度曲线记录 |
|||
|
控制系统 |
标配：单片机控制器，位式 设定开启制冷和关闭制冷温差 选配：西门子S7-200PLC及模块 |
|||
|
是否为全密闭系统 |
整个系统为全密闭系统，低温不吸收空气中水份，系统在运行中不会因为高温使压力上升，低温自动补充导热介质。 |
|||
|
循环泵 |
标配：直连式磁力泵； 选配：在管路中增加管道磁力泵加压 |
|||
|
蒸发器 |
标配：钎焊式板式换热器 选配：不锈钢列管式换热器 |
|||
|
冷凝器 |
壳管式水冷冷凝器 |
|||
|
中间换热器 |
高力板式换热器 |
|||
|
干燥过滤器 |
艾默生 |
|||
|
干燥过滤芯 |
艾默生 |
|||
|
膨胀阀 |
艾默生 |
|||
|
制冷电磁阀 |
艾默生 |
|||
|
油分离器 |
艾默生 |
|||
|
压力保护器 |
艾默生 |
|||
|
储液器 |
标配：瑞士普 选配：艾默生 |
|||
|
视液镜 |
标配：三花 选配：丹佛斯 |
|||
|
制冷球阀 |
标配：三花 选配：丹佛斯 |
|||
|
电气 |
施耐德交流接触器、施耐德中间继电器 |
|||
|
制冷剂 |
R404A |
|||
|
载冷剂 |
乙醇、二氯甲烷、导热油等 |
|||
|
安全保护 |
高压保护、断水保护、有过电流保护、漏电保护、相续与断相保护、高温保护、传感器故障、低液位报警等多重安全保护 |
|||
|
液位指示 |
采用玻璃液位指示 |
|||
|
管路材质 |
SUS304 |
|||
|
膨胀槽容积 |
SUS304 |
|||
|
外壳材质 |
槽钢+方管+冷轧板封板 喷塑 |
|||
|
电源 |
380V 50HZ 14kW max |
380V 50HZ 18kW max |
380V 50HZ 30kW max |
380V 50HZ 43kW max |
|
外型尺寸 |
205*145*175 |
205*145*175 |
235*145*175 |
300*150*205 |
|
噪音 |
75分贝以内 |
80分贝以内 |
||
|
型号 |
CDLJ-10W |
CDLJ-15W |
CDLJ-20W |
CDLJ-30W |
CDLJ-45W |
CDLJ-60W |
CDLJ-120W |
|
温度范围 |
-115°C~ -50°C |
||||||
|
制冷量 At -90°C |
15kW |
22.5kW |
30kW |
45kW |
67.5kW |
90kW |
180kW |
|
12900Kcal/h |
19350Kcal/h |
25800Kcal/h |
38700Kcal/h |
58050Kcal/h |
77400Kcal/h |
154800Kcal/h |
|
|
制冷量 At -110°C |
10kW |
15kW |
20kW |
30kW |
45kW |
60kW |
120kW |
|
8600Kcal/h |
25800Kcal/h |
17200Kcal/h |
25800Kcal/h |
38700Kcal/h |
51600Kcal/h |
103200Kcal/h |
|
|
循环泵 |
15m3/h 2.5bar max |
15m3/h 2.5bar max |
25m3/h 2.5bar max |
25m3/h 2.5bar max |
35m3/h 2.5bar max |
35m3/h 2.5bar max |
50m3/h 2.5bar max |
|
进出液尺寸 |
DN-32 PN-10 |
DN-32 PN-10 |
DN-40 PN-10 |
DN-40 PN-10 |
DN-50 PN-10 |
DN-50 PN-10 |
DN-50 PN-10 |
|
冷却水30度 |
35m3/h |
45m3/h |
65m3/h |
90m3/h |
120m3/h |
180m3/h |
360m3/h |
|
蓄冷罐（选配） |
300L |
500L |
500L |
750L |
1000L |
1500L |
2000L |
|
膨胀罐（标配） |
200L |
300L |
300L |
400L |
550L |
800L |
1000L |
|
压缩机 |
标配:汉钟螺杆压缩机 选配:比泽尔螺杆压缩机 |
||||||
|
操作面板 |
7寸彩色触摸屏显示输入、 温度曲线记录 |
||||||
|
控制系统 |
标配：单片机控制器，位式 设定开启制冷和关闭制冷温差 选配：西门子S7-200PLC及模块 |
||||||
|
是否为全密闭系统 |
整个系统为全密闭系统，低温不吸收空气中水份，系统在运行中不会因为高温使压力上升，低温自动补充导热介质。 |
||||||
|
循环泵 |
标配：直连式磁力泵； 选配：在管路中增加管道磁力泵加压 |
||||||
|
蒸发器 |
标配：钎焊式板式换热器 选配：不锈钢列管式换热器 |
||||||
|
冷凝器 |
壳管式水冷冷凝器 |
||||||
|
中间换热器 |
高力板式换热器 |
||||||
|
干燥过滤器 |
艾默生 |
||||||
|
干燥过滤芯 |
艾默生 |
||||||
|
膨胀阀 |
艾默生 |
||||||
|
制冷电磁阀 |
艾默生 |
||||||
|
油分离器 |
艾默生 |
||||||
|
压力保护器 |
艾默生 |
||||||
|
储液器 |
标配：瑞士普 选配：艾默生 |
||||||
|
视液镜 |
标配：三花 选配：丹佛斯 |
||||||
|
制冷球阀 |
标配：三花 选配：丹佛斯 |
||||||
|
电气 |
施耐德交流接触器、施耐德中间继电器 |
||||||
|
制冷剂 |
R404A |
||||||
|
载冷剂 |
乙醇、二氯甲烷、导热油等 |
||||||
|
安全保护 |
高压保护、断水保护、有过电流保护、漏电保护、相续与断相保护、高温保护、传感器故障、低液位报警等多重安全保护 |
||||||
|
液位指示 |
采用玻璃液位指示 |
||||||
|
管路材质 |
SUS304 |
||||||
|
膨胀槽容积 |
SUS304 |
||||||
|
外壳材质 |
槽钢+方管+冷轧板封板 喷塑 |
||||||
|
电源 |
380V 50HZ 69kW max |
380V 50HZ 101kW max |
380V 50HZ 101kW max |
380V 50HZ 200kW |
380V 50HZ 295kW max |
380V 50HZ 396kW max |
380V 50HZ 588kW max |
|
外型尺寸 |
350*150*205 |
350*180*205 |
400*180*205 |
450*180*205 |
500*200*225 |
550*220*235 |
800*280*255 |
|
噪音 |
80分贝以内 |
90分贝以内 |
|||||
