GQF-Z型单组式桥梁伸缩缝
冀州顺程伸缩缝买的放心用的舒心！由于型号较多，如有价格想要咨询，欢迎致电13315811137，QQ2017670063竭诚为您服务！ 我厂始终坚持“以质量创效益，以服务对顾客”的宗旨服务于广大客户，竭诚欢迎全国各设计单位，工程建设单位莅临我厂参观指导， 公路桥梁伸缩缝的分类，结构，技术要求及适用范围和安装方法，一般的单组式公路桥梁伸缩缝是由两条型钢组合而成。

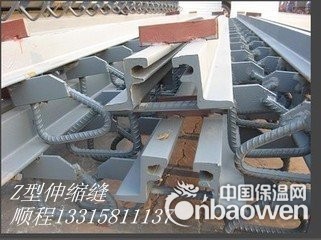

    GQF-Z型伸缩缝是中交公路规划设计院设计的一种新颖桥梁伸缩装置，产品适用于大流量交通地段的公路、城市桥梁、高架道路与立交工程。GQF-C型伸缩缝由一条整长的橡胶密封条，一组刚质边梁及锚固件组成。钢质边梁内侧带有能固定橡胶密封条的沟槽。焊固在钢梁外侧的锚固件，与梁端预埋钢筋相焊接，浇筑高强度混凝土过渡后，同梁体连接可靠，具有与桥面接合平顺，密封止水、伸缩灵活，行车平稳，使用寿命长的特点。使用于伸缩量0～80mm的桥梁。
    单组式伸缩缝主要材料：钢质边梁：采用16Mn的钢轧制，部面呈c形。橡胶密封条：采用氯丁橡胶制造，具有良好的耐老化、耐挠性能。
    固锚件：有锚栓、锚环、锚板结构三种，设计工程师可根据桥面板设计厚度选用，间距一般为20cm，本厂也可根据设计工程师特定设计制造。
    选定伸缩缝规格尺寸选定伸缩缝的规格尺寸与使用寿命关系很大，在设计时应考虑足够的伸缩富余量。当桥梁位移方向与伸缩缝中心线正交时，选用伸缩缝规格比较容易，但桥梁位移方向与伸缩缝中心斜交时，须分解成平行与垂直于中心线的两个矢量，选用伸缩缝规格取决于两个矢量当中的一个。与接缝平行的矢量：△Lp=△L.cosβ；与接缝垂直的矢量：△Lr=△Lr.sinβ式中：表示桥梁位移的总变形量；为位移方向与接缝方向的交角β=45゜ ∽135°△Lr是选用伸缩缝规格的依据， △Lp的变形一般由橡胶密封条的水平错动老完成，对伸缩缝的选用无太大的影响。
    例：设计桥梁沿结构中心线位移95mm，伸缩缝与其斜交40°，按公式计算△Lr=73mm,△Lp=61mm选用本型号的伸缩缝是适用的。同时要注意，胶条以中部为准，最大水平错动量在前后两个方向都是不应超过40mm，如计算中发现有过量错动，须选用更大规格的伸缩缝。设计时，如带有人行道，防撞墙结构的，必须将设计角度，尺寸数据提供给本厂，便于工厂按设计要求整体制造。
单组式桥梁伸缩缝安装前现场准备
