供应桥面裂缝桥面铺装裂缝处理剂

型号：

0001

规格：

粉料，液料

 X50 高强聚合物修补砂浆

聚合物修补砂浆是一种主要用于混凝土结构加固和混凝土结构表面缺陷修补施工的专用水泥基双组分聚合物砂浆。具有较高的抗压强度、粘接性、抗裂性和防水性。

特点

1:对钢筋具有保护性能，对已锈蚀的钢筋能起到修补防护效能，且耐久性好。

2:兼有密实及良好的防水防渗性。对旧混凝土基层有良好的适应性，粘结力强。

3:能在潮湿基层和潮湿环境下施工，可在不停产条件下进行局部抢修。操作方便省时省工，

4:在中强度气相腐蚀环境下，可替代有机涂料，并较树脂类材料施工简单，

5:价格低廉。

性能指标

实验结果	检验项目	检验结果	技术指标 （I级）	本项结论
	抗折强度，MPa	12.3	≥12	合格
	抗压强度，MPa	68.5	≥55	合格
	劈劈裂抗拉强度，MPa	7.14	≥7.0	合格
	正拉粘结强度，MPa	3.1,且为混凝土内聚破坏	≥2.5,且为混凝土内聚破坏	合格
	钢套筒粘结抗剪强度标准值,MPa	12.5	≥12	合格
	竖向膨胀率（24h）,%	0.05	≥0.02	合格
	抗渗性，MPa	1.6	≥1.5	合格

 应用范围



1.钢绞线网混凝土结构的加固。

2.工业及民用设施中筋混凝土或已开裂的建筑物表面、面板、承重柱、梁等外抹面修补。

3.轻度腐蚀介质的气相、液相环境下钢筋混凝土的防护工程、可替代部分有机涂层。

4.其他已损坏及不能满足设计要求的工业民用建筑的修复。特别适用于楼板、桥面板及露天薄板结构的修复。

注意事项

1. 施工温度在5℃以上，不宜在雨天、冰冻时施工。

2. 高强聚合物砂浆随拌随用。

3. 5℃以上阴凉干燥处保存，保质期6个月

 使用方法

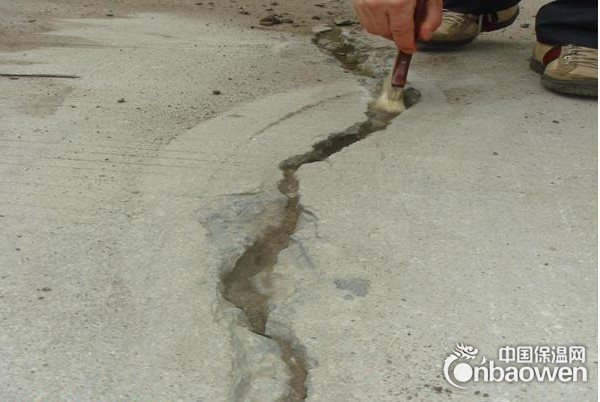

X50-高强聚合物修补砂浆可在混凝土、砖石结构或钢绞线网混凝土结构加固表面上做整体修补防护面层。砂浆施工时，基层的表面要求干净、无尘、无油、无化学腐蚀介质残留物。多孔性材料的表面应预先用水浸湿，钢基层表面应清除浮锈。

X50-高强聚合物修补砂浆施工的环境温度宜为10-30℃。不应低于5℃。原材料乳液和粉料应分别堆放，不得受潮、雨淋、日晒和杂物污染。冬季应采取防冻措施。

    砂浆的施工配合比，推荐粉料： 乳液= 6：1。砂浆可采用机械或手工拌和。配制好的砂浆应在1小时内用完。

    砂浆的施工及养护：

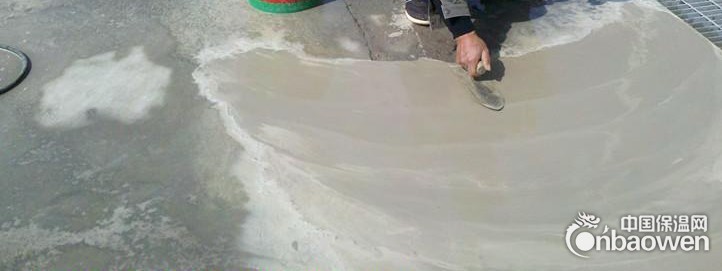

    用X50-高强聚合物修补砂浆作整体面层时，厚度不应小于10mm。当一次施工面积较大时，应留施工缝或分片错开施工。每块面积不宜超过10-15m2，可视现场环境而定。补缝或分片错开施工的间隔时间不应少于24小时。

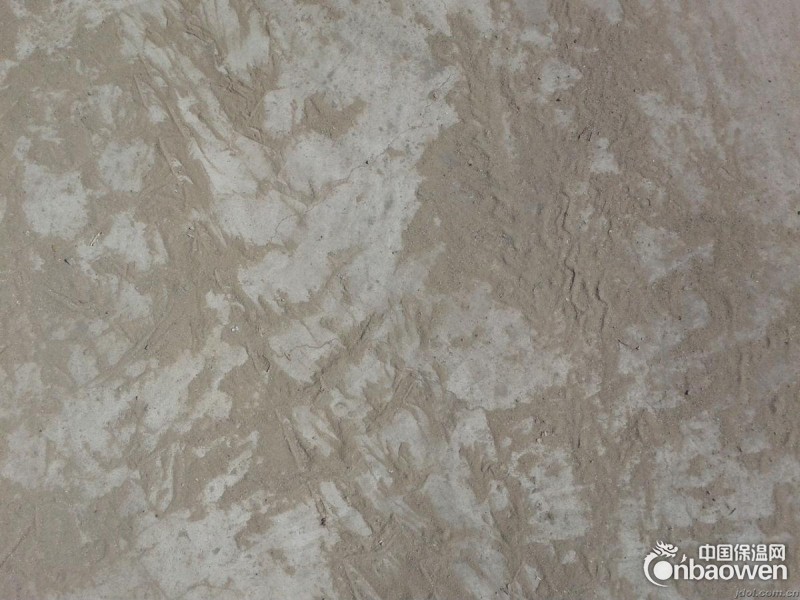

在混凝土或砖石结构的立面和钢结构的表面上做整体面层时，应分两次进行，每次的间隔不应少于24小时。当进行最后一次抹面时，应一次抹平，不得反复抹压。

现场喷水养护5-7天并注意防风、防晒。室内每天喷水2-3次，室外每天喷水3-6次。后干养到28天后方可使用。

 产品包装

粉料为25㎏袋装，液料为50㎏塑料桶装。
