第1年
cgm早强无收缩灌浆料
高强度无收缩灌浆料专卖厂
- 型号：
- 预应力管道压浆剂
- 规格：
- 价格你想不到的优惠

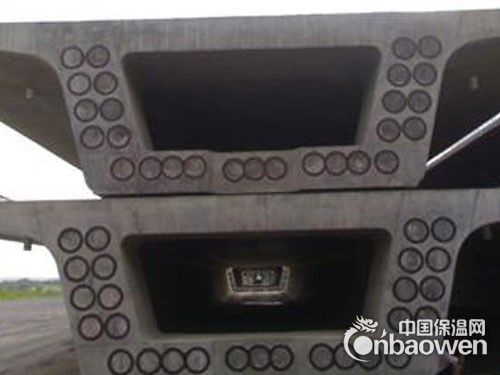

1. 流动性好，强度高，不泌水、不分层。
2. 耐久性好，系无机灌浆材料，不存在老化，对钢筋无锈蚀，耐久坚固。
3. 压浆具有饱满早强、微膨胀等特性。
4. 产品具有高充盈性，可一次性压浆施工，管道内浆体密实无孔隙。
5. 预应力钢筋不锈蚀，与混凝土粘结牢固。
6. 使用方便，压浆剂以8~12% 掺入普通水泥拌制成微膨胀压浆材料即可使用。推荐掺量10%。
^_^技术指标：(执行标准：TB/T3192-2008)
|
项目 |
计量单位 |
要求指标 |
检测值 |
|||
|
掺10% |
||||||
|
流动度（s） |
初始值 |
18±4 |
18 |
|||
|
30min |
≤30 |
24 |
||||
|
凝结时间 |
h |
初凝 |
终凝 |
初凝 |
终凝 |
|
|
≥4 |
≤24 |
9 |
16 |
|||
|
24自由膨胀率 |
% |
0-3 |
0.25 |
|||
|
28d抗压强度 |
MPa |
7d |
28d |
7d |
28d |
|
|
35 |
50 |
45 |
60 |
|||
|
28d抗折强度 |
MPa |
7d |
28d |
7d |
28d |
|
|
6.5 |
10 |
7.3 |
10.5 |
|||
|
含气量 |
% |
1-3 |
1.3 |
|||
|
24自由泌水率 |
% |
0 |
0 |
|||
|
压力泌水率 |
% |
3.5 |
2.3 |
|||
|
Cl离子含量 |
% |
≤0.06 |
0.03 |
|||
^_^ 使用方法：
1.预应力筋的制作，锚具、夹具等的安装，预应力的施加，压浆等应满足设计要求，符合客运专线预应力混凝 土预制梁暂行技术条件的规定。
2.拌制预应力管道压浆料水泥浆的参考水灰比不宜大于0.34,建议水灰比0.29-0.32，实际水灰比需据试验确 定。在搅拌机中加入实际拌合水的80%-90% ，开动搅拌机，均匀加入全部压浆剂，边加入边搅拌，然后均匀 加入全部水泥。全部粉料加入慢速搅拌2min，然后快速搅拌1min,加入剩下的10%-20%的拌合水，继续搅拌1min。
3.水泥浆自搅拌至压入孔道的延续时间，视气温情况而定，一般在30-45min范围内。
4.浆料在使用前和压注过程中应连续搅拌。
^_^注意事项
1. 压浆时浆体温度应保持在5℃-30℃之间，否则应采取措施满足条件。
2. 预应力管道压浆料、水称量准确，并严格按确定的水灰比加水，不得随意调整加水量。
^_^包装及贮存
1. 本产品为塑料编织袋（加内衬）包装，净重40公斤/袋。
2. 须贮存于干燥通风的室内。
3. 保质期半年。
