全自动风管生产2线、3线，共板法兰机，多功能咬口机价格

型号：

AML-III

规格：

AML-III

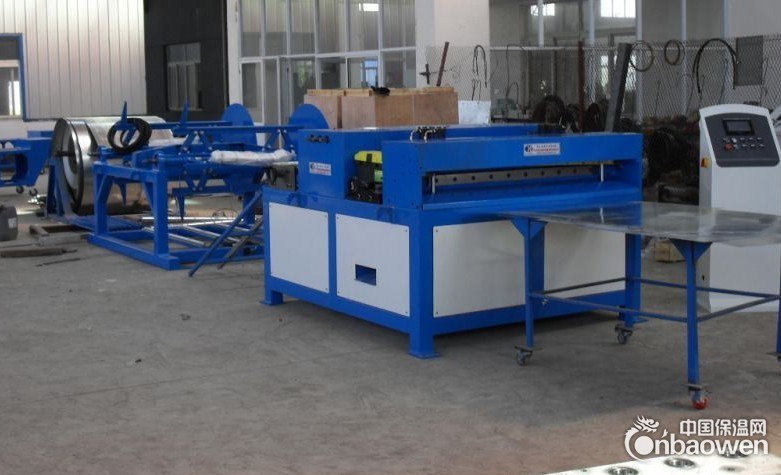

 全自动风管生产三线包括料架，调平，压筋，冲口，冲角，折弯，液压剪板。可根据客户要求设置任意尺寸进行下料(长度误差为±0.5mm/m，对角线误差为±0.8mm/m)，可根据客户要求设置任意尺寸进行下料冲口冲角。AML-III型风管生产线与T-12共板法兰成型机，风管辘骨机、共板折边机配套，加上相应角码便能生产高质量的矩形法兰风管。2

基本配置：料架－调平－压筋－冲口冲角－剪切

一、机组主要技术参数

型号	板厚	最大料宽	板材强度	油泵	线速度	总电源	料架尺寸	主机尺寸
BRT-III	0.4-1.2 MM	1300 MM	≤235MPa	40ML	8-18M/MIN	8.5 KW	2500*1700*1350MM	1900*1700*1250MM

二、 机组配置

1) 电动双联放料机（承载：8 吨） 1 套 电机2.2KW

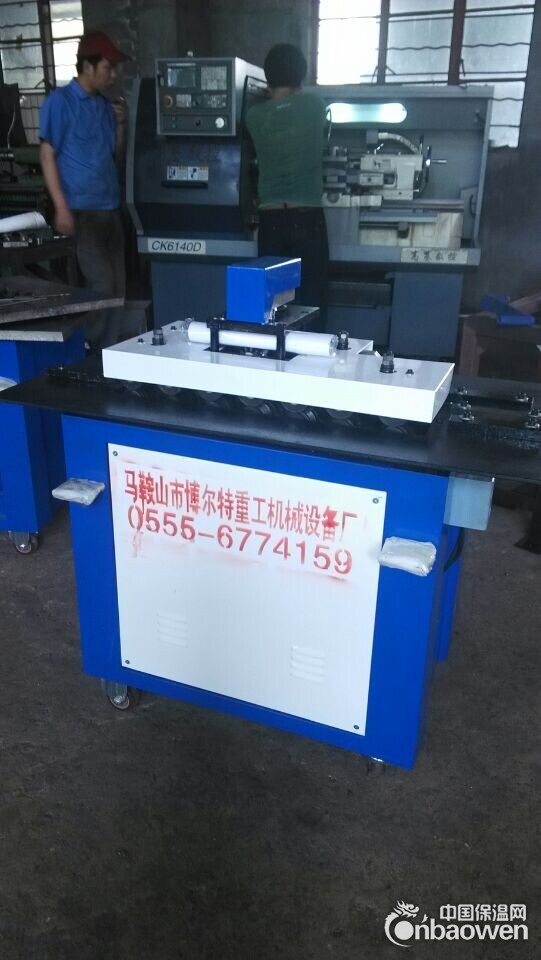

可选配置：客户可选8 吨或10 吨电动料架，但价格会有所调整，厂家直销，物流直达，方便快捷，与共板法兰机，手动折边机，压筋机，剪板机，牛头剪配合使用，生产出风管管道，效率高，密封性好，美观耐用，多功能咬口机是一种多功能,变化多样的机种，可以满足风管制造的各种不同型状的骨型，加工厚度0.3～1.5mm，机械的所有齿轮，轴轧辘均选用优质钢材，经过高频、渗碳、淬火等工艺，保证机械耐用，质量稳定。超越生产的轻型咬口机，容易搬运，能满足用户不同的需要。新型的按扣式辘骨机，具有易于安装、外型美观等特点。风管咬口机现已实现标准化生产。分为12系列和15系列

2) 调平装置（调平辊数：6； 调平辊直径：φ100； 调平辊材质：45＃调质表面镀硬铬）

3) 压筋装置（电机3KW； 压筋辊对数： 1 对； 压筋辊直径：φ100；压筋辊材质：45＃调质表面镀硬铬）

4) 冲口冲角（大口，小口）2 套

5) 液压剪板机 （电机4KW； 剪切精度为：±0.5mm； 剪刀的材质：6CrWU2Si； 剪刀硬度：58-62HRC）

6) 液压系统 一套（为液压剪切提供动力）

7) 电气控制系统- 一套

8) 触摸屏： 触摸屏输入生产数据和控制命令,操作简单方便

9) 设备各工作部分防护罩 一套（在设备各个运转部分安装防护网罩，保证操作工人的人身安全）

说 明

1、定尺开料，可直接与等离子切割机配合使用。

2、a   CS插骨剪角，可剪“ L ”“ 凵 ”“ □ ”型的各种剪角，可与c骨法兰机和s插条法兰机配合使用。

b  TDF自成法兰的各种连接方法定位剪角，可与TDF自成法兰机，TDF接边机配合使用。

c  剪切角可与角铁法兰或之宇法兰使用。

3、TDC剪切角可与插式法兰配合使用。

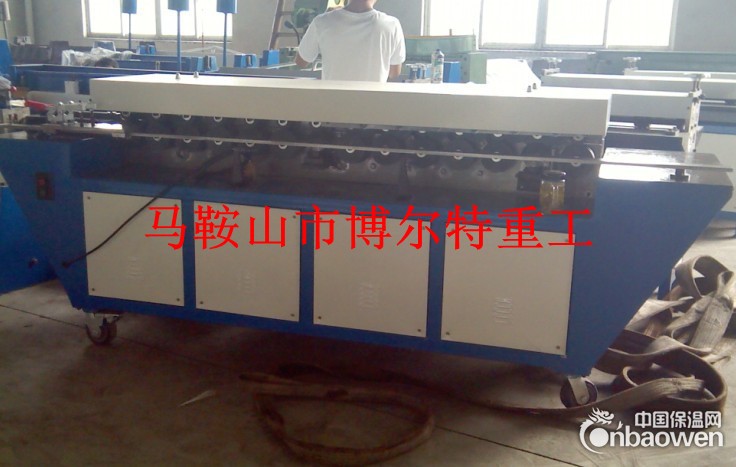

TDF-T12共板式法兰系统是国际上通风管道制作法兰连接两大系统之一。在总结国际、国内的安装及制作经验上，我公司工程技术人员设计这一优良机器—TDF-T12共板式法兰机。TDF系列产品与我公司其他产品——剪板机、剪角机、压筋机、折边机、辘骨机、角码机、送料机等可组成风管生产线，制作的风管质量标准、可靠。其特点如下：

      设计时进行了详细的研究和探讨，从而保证了机器的安全性、可靠性及简单方便的操作性。

      具有无可比拟的性能和价格的优势。

      风管和法兰一体成形，省却法兰制作和连接工序。在提高产品质量的同时也降低了生产成本。

      装配时，不需一个焊点，不需一台机器，简单到只需四个螺钉，工作轻松快捷、效率高。

      风管安装后整体外形美观、线条流畅，密封性良好。
