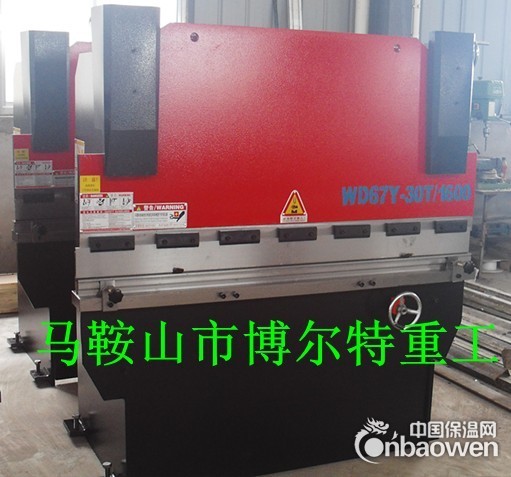

序号 |
项目 |
数值 |
单位 |
备注 |
|
|
1 |
公 称 力 |
300 |
KN |
||
|
2 |
工作台长度 |
1600 |
mm |
||
|
3 |
立柱间距离 |
1300 |
mm |
||
|
4 |
喉口深度 |
200 |
mm |
||
|
5 |
滑块行程 |
80 |
mm |
||
|
6 |
工作台面与滑块的最大开启高度 |
210 |
mm |
||
|
7 |
滑块行程调节量 |
60 |
mm |
||
|
8 |
滑块行程速度 |
快下 |
60 |
mm/s |
|
|
慢下 |
12 |
mm/s |
可调节 |
||
|
返程 |
66 |
mm/s |
|||
|
9 |
油泵 |
型号 |
10MCY14-1B |
||
|
流量 |
10 |
L/min |
|||
|
压力 |
31.5 |
Mpa |
|||
|
10 |
主动机 |
型号 |
Y132M-6 |
||
|
功率 |
3 |
KW |
|||
|
转速 |
1440 |
r/min |
|||
|
11 |
外形尺寸 |
长 |
1600 |
mm |
|
|
宽 |
800 |
mm |
|||
|
高 |
1780 |
mm |
|||
技术参数
|
规格型号 |
公称力 |
工作台长度 |
喉口深度 |
滑块行程 |
行程次数 |
主电机功率 |
|
KN |
mm |
mm |
mm |
m×min-1 |
kw |
|
|
WC67K-63T/2500液压数控板料折弯机 |
630 |
2500 |
250 |
100 |
10 |
5.5 |
液压折弯机的用途
本机器对折弯金属板料具有较高的劳动生产率和较高的工作精度，采用不同形状的上下模具
可折弯成各种形状工件，滑块行程一次即可对板料进行一次折弯成形，经过多次折弯即可获得较复杂形状的工件
当配备相应的装备后，还能作冲孔用。

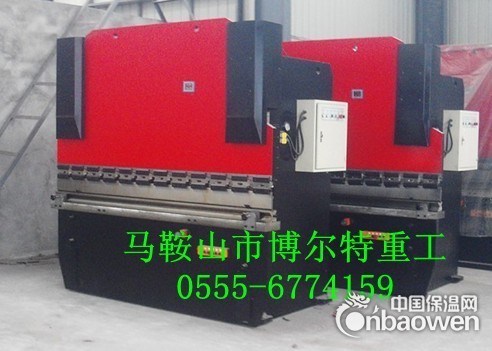

三、液压折弯机外形结构
1.运用UG（有限元）分析方法，经计算机辅助优化设计，外形美观。
2.机器采用钢板焊接结构，具有足够的强度和刚度，液压传动保证工作时不致因板料厚度变化
或下模“V”形槽选择不当而引起严重超载事故，此外本机器具有工作平稳，操作方便、噪
音小、安全可靠等特点。
3.油缸中设有机械挡块，确保滑块行至下死点的重复定位精度，以保证批量生产时折弯角度
