自保温复合砌块节能７５%

型号：

FZBW6-30

规格：

华锐方正

7.1、适用范围

   复合保温承重砌块，适用于抗震设防烈度为8度或8度以下地区，并满足不同地区节能要求的多层建筑；复合保温非承重砌块适用于抗震设防8度及8度以下地区的框架结构、钢结构等普通民用建筑的围护填充墙。

7.2、块型规格、块型代号

7.2.1、块型规格：宽度310mm；高度190mm；长度390mm，290mm，190mm；不同地区可以采用不同厚度的保温板。

7.2.2、砌块代号：X   XX    砌块用途 （主，半，洞等 ）

 砌块高度‘2’表示高190

如：201表示复合保温砌块长度390mm,宽度310mm,高度190mm的主块。

7.3、材料说明

7.3.1、保温砌块的材料，技术指标，检测方法，外观质量等均应符合国家现行的建筑标准和规范。

7.3.2、砌块强度等级：MU7.5,MU10,MU15。砌筑

   砌筑砂浆强度等级：M5.0，M7.5，M10.0。灌孔混凝土，圈梁混凝土，过梁混凝土强度等级应≥C20；膨胀聚苯保温板（EPS）：密度≥20kg/m3，导热系数≤0.041W/m·k。挤塑聚苯保温板：密度25～30kg/m3，导热系数≤0.030W/m·k。

•         7.4、建筑设计

 7.4.1、平面设计应简洁，不宜有过多的凹凸；平面宜以2M为基本模数，特殊情况下可采用1M；竖向及墙段长度应以1M为模数。（1M即100进位，例如3100，3200，3300）。

7.4.2、外墙3100mm保温砌块定位轴线宜设据墙内皮95mm处；内外墙交接处定位轴线一般为内墙中心线，也可以根据外墙排块情况进行调整。

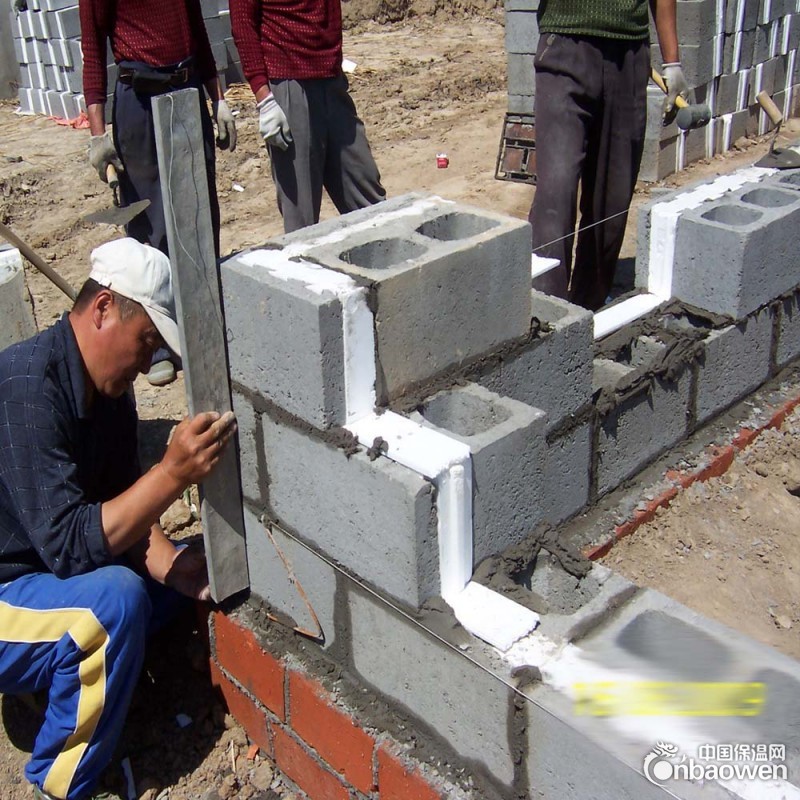

7.4.3、保温砌块排块时，尽量采用主块砌筑，砌块上下皮错缝、对孔撘砌，一般撘砌长度为主块的一半，最小撘砌长度为90mm。

7.4.4、设备管线均宜明装；电气管线可竖向埋入

入墙身，但墙段长度小于500mm时不得埋设管线，需设开关盒及插座的砌块，应先在砌块上开好孔后再砌筑。

7.4.5、女儿墙应设钢筋混凝土芯柱或构造柱，并伸至女儿墙顶部，插筋芯柱间距不宜大于600mm，构造柱间距不宜大于4m。
