- 型号：
- Q644
- 规格：
- 15~200（mm）

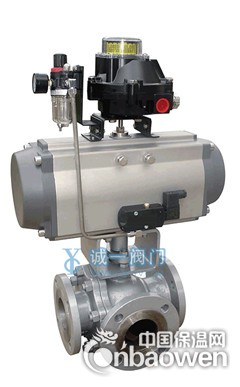

产品介绍：Q644气动三通球阀在结构上采用一体化结构，四面阀座的密封型式，法兰联接少，可靠性高，设计实现了轻量化。也能实现管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。气动阀门结构紧凑、启闭迅速、流道畅通、流体阻力小。气动球阀密封性能好：利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。一阀多用：任一通口可用作入口而无泄漏，三通既可制成L型通口，也可制成T型通口。维修方便：在系统卸压后，无需拆下整个阀体就可进行检查和维修。阀门广泛适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。
执行标准：
| 设计依据 | GB标准 | ANS1标准 |
| 设计标准 | GB/12237 | ANSIB16.34 |
| 连接法兰尺寸 | GB/9113、JB/T79 | ANS1B16.5 |
| 试验和检验 | JB/T9002 | AP1598 |
主要零件材质：
| 序号 | 零件名称 | 材质 | ||
| C | P | R | ||
| 1 | 右阀体 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 2 | 螺母 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 3 | 垫片 | PTFE | PTFE | PTFE |
| 4 | 螺柱 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9TI |
| 5 | 阀体 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 6 | 阀座 | PTFE | PTFE | PTFE |
| 7 | 球体 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 8 | 阀杆 | 1Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 9 | 垫片 | PTFE | PTFE | PTFE |
| 10 | 填料 | PTFE | PTFE | PTFE |
| 11 | 衬套 | PTFE | PTFE | PTFE |
| 12 | 压盖 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 13 | 螺栓 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 14 | 螺栓 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 15 | 连接支架 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 16 | 螺栓 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 17 | 连接套 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
主要连接尺寸：Q64(4、5)(F、N、P)-16
| 通径 | 外形尺寸 | 连接法兰尺寸 | 执行器型号 | ||||||||||
| mm | in | L | L0 | L1 | L2 | H | D | D1 | D2 | C | f | n-φd | |
| 15 | 1/2 | 150 | 75 | 140/178 | 62/75 | 185/191 | 95 | 65 | 46 | 14 | 2 | 4-φ14 | GTD52/GTE65 |
| 20 | 3/4 | 150 | 75 | 164/214 | 75/91 | 197/225 | 105 | 75 | 56 | 16 | 2 | 4-φ14 | GTD65/GTE80 |
| 25 | 1 | 180 | 90 | 164/214 | 75/91 | 199/227 | 115 | 85 | 65 | 16 | 2 | 4-φ14 | GTD65/GTE80 |
| 32 | 11/4 | 200 | 100 | 190/295 | 91/112 | 240/266 | 140 | 100 | 76 | 18 | 3 | 4-φ18 | GTD80/GTE100 |
| 40 | 11/2 | 220 | 110 | 210/295 | 101/112 | 255/271 | 150 | 110 | 84 | 18 | 3 | 4-φ18 | GTD90/GTE100 |
| 50 | 2 | 240 | 120 | 247/340 | 112/127 | 286/307 | 165 | 125 | 99 | 20 | 3 | 4-φ18 | GTD100/GTE115 |
| 65 | 21/2 | 260 | 130 | 276/398 | 127/139 | 330/335 | 185 | 145 | 118 | 20 | 3 | 4-φ18 | GTD115/GTE125 |
| 80 | 3 | 280 | 140 | 308/438 | 139/159 | 349/383 | 200 | 160 | 132 | 20 | 3 | 8-φ18 | GTD125/GTE145 |
| 100 | 4 | 320 | 160 | 348/562 | 159/206 | 421/487 | 220 | 180 | 156 | 22 | 3 | 8-φ18 | GTD145/GTE190 |
| 125 | 5 | 380 | 190 | 432/724 | 176/228 | 485/557 | 250 | 210 | 184 | 22 | 3 | 8-φ18 | GTD160/GTE210 |
| 150 | 6 | 440 | 220 | 524/928 | 228/275 | 582/629 | 285 | 240 | 211 | 24 | 3 | 8-φ22 | GTD210/GTE255 |
| 200 | 8 | 550 | 275 | 648/1033 | 275/324 | 702/750 | 340 | 295 | 266 | 24 | 3 | 12-φ22 | GTD255/GTE300 |
主要连接尺寸：AQ64(4、5)(F、N、P)-25
| 通径 | 外形尺寸 | 连接法兰尺寸 | 执行器型号 | ||||||||||
| mm | in | L | L0 | L1 | L2 | H | D | D1 | D2 | C | f | n-φd | |
| 15 | 1/2 | 150 | 75 | 164/214 | 75/91 | 191/219 | 95 | 65 | 46 | 14 | 2 | 4-φ14 | GTD65/GTE80 |
| 20 | 3/4 | 150 | 75 | 164/214 | 75/91 | 197/225 | 105 | 75 | 56 | 16 | 2 | 4-φ14 | GTD65/GTE80 |
| 25 | 1 | 180 | 90 | 190/246 | 91/101 | 227/237 | 115 | 85 | 65 | 16 | 3 | 4-φ14 | GTD80/GTE90 |
| 32 | 11/4 | 200 | 100 | 210/295 | 101/112 | 256/266 | 140 | 100 | 76 | 18 | 3 | 4-φ18 | GTD90/GTE100 |
| 40 | 11/2 | 220 | 110 | 247/340 | 112/127 | 271/292 | 150 | 110 | 84 | 18 | 3 | 4-φ18 | GTD100/GTE115 |
| 50 | 2 | 240 | 120 | 276/398 | 127/139 | 307/312 | 165 | 125 | 99 | 20 | 3 | 4-φ18 | GTD115/GTE125 |
| 65 | 21/2 | 260 | 130 | 308/438 | 139/159 | 335/370 | 185 | 145 | 118 | 22 | 3 | 4-φ18 | GTD125/GTE145 |
| 80 | 3 | 280 | 140 | 348/478 | 159/176 | 383/400 | 200 | 160 | 132 | 24 | 3 | 8-φ18 | GTD145/GTE160 |
| 100 | 4 | 320 | 160 | 378/724 | 176/228 | 438/510 | 235 | 190 | 156 | 24 | 3 | 8-φ22 | GTD160/GTE210 |
| 125 | 5 | 380 | 190 | 524/928 | 228/275 | 557/604 | 270 | 220 | 184 | 26 | 3 | 8-φ26 | GTD210/GTE255 |
| 150 | 6 | 440 | 220 | 648/1033 | 275/324 | 629/677 | 300 | 250 | 211 | 28 | 3 | 8-φ26 | GTD255/GTE300 |
| 200 | 8 | 550 | 275 | 715/1129 | 324/380 | 750/808 | 360 | 310 | 274 | 30 | 3 | 12-φ26 | GTD300/GTE350 |
以上信息由江苏诚一阀门有限公司提供，如有任何疑问，请与我们联系，我们将竭诚为您服务！
