详细描述
|

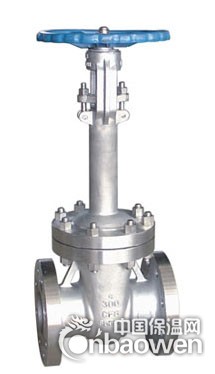

产品名称： |
法兰保温闸阀 |
产品型号： |
BZ41 |
|
驱动方式： |
手动 |
连接形式： |
法兰 |
|
结构形式： |
直通式 |
密封结构： |
硬密封 |
|
压力范围： |
0.1-32Mpa |
公称通径： |
DN10-50 |
|
常用材质： |
铸钢、锻钢、不锈钢 |
产品价格： |
电议 |
法兰保温闸阀产品概述：
BZ41保温闸阀主要用于石油、化工、冶金、制药等各类系统中，BZ41闸阀的夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有夹套的连接口，夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过阀门。
保温闸阀应用规范：
● 1、设计制造按GB12234-89
● 2、结构长度按GB12221-89
● 3 法兰尺寸按JB/T79-94
● 4、阀门检查和试验按GB13927
法兰保温闸阀零件材料：
|
零件名称 |
ZG1Cr18Ni19Ti系列 |
ZG00Cr18Ni10系列 |
ZG1Cr18Ni12MO2Ti系列 |
ZG00Cr17Ni14MO2系列 |
WCB系列 |
|
阀体/阀盖 |
ZG1Cr189Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12MO2Ti |
ZG00Cr17Ni14MO2 |
WCB |
|
闸板 |
ZG1Cr189Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12MO2Ti |
ZG00Cr17Ni14MO2 |
1Cr13 |
|
阀杆 |
1Cr189Ti |
00Cr18Ni10 |
1Cr18Ni12MO2Ti |
00Cr17Ni14MO2 |
1Cr13 |
|
填料 |
PTFE编织 |
PTFE编织 |
PTFE编织 |
PTFE编织 |
石墨 |
|
垫片 |
304+-PTFE |
304L+PTFE |
316+PTFE |
316+PTFE |
石墨+304 |
|
压盖 |
ZG1Cr189Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12MO2Ti |
ZG00Cr17Ni14MO2 |
WCB |
|
填料压环 |
1Cr189Ti |
00Cr18Ni10 |
1Cr18Ni12MO2Ti |
00Cr17Ni14MO2 |
1Cr13 |
|
螺栓 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
35CrMoA |
|
螺母 |
1Cr189Ti |
1Cr189Ti |
1Cr189Ti |
1Cr189Ti |
45 |

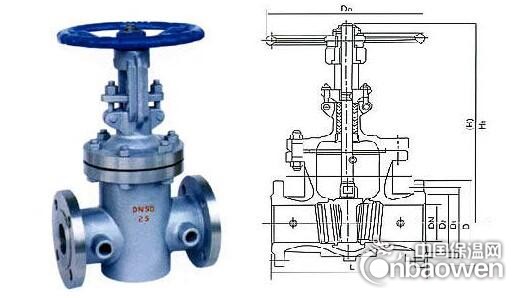

法兰保温闸阀结构图片：
法兰保温闸阀规格尺寸：
