产品名称： |
对夹圆片式止回阀 |
产品型号： |
H74H |
|
驱动方式： |
无驱动 |
连接形式： |
对夹 |
|
结构形式： |
圆片式 |
密封结构： |
软密封、硬密封 |
|
压力范围： |
0.1-32Mpa |
公称通径： |
DN15-1000 |
|
常用材质： |
铸铁、铸钢、不锈钢 |
产品价格： |
电议 |
对夹圆片式止回阀产品概述：
对夹圆片式止回阀是一种超薄止回阀，它具有结构简单，外形美观、重量轻、安装方便等优点。主要适用于给水系统、石油、化工、冶金等工业部门对有安装空间限制的场所最为适用。该阀是一种超薄止回阀，它具有结构简单，外形美观、重量轻、安装方便等优点。主要适用于给水系统、石油、化工、冶金等工业部门对有安装空间限制的场所最为适用。
对夹圆片式止回阀原理：
1、结构长度很短、体积小、重量轻，为阀门的安装、搬运、存放用管道的布置带来很大的便利，并能大量节约材料、降低造价。
2、阀门为整体结构，简单紧凑、阀门关闭时冲击力小，水锤压力小，阀门寿命长，可靠性高。
3、可水平安装或垂直安装，重量轻，不必为阀门设置支座。
4、流道通畅、流体阻力小，阀瓣在很小的压差下就能完全打开。
对夹圆片式止回阀零件材料：
|
零件名称
|
阀体、阀瓣
|
密封圈
|
|
材料
|
碳钢、不锈钢、铜
|
丁腈橡胶、三元丙橡胶、聚四氟乙烯、不锈钢
|
对夹圆片式止回阀技术参数：
|
型号
|
公称通径
|
试验压力
|
适用温度
|
适用介质
|
||
|
壳体
|
密封
|
硬密封
|
软密封
|
|||
|
H74H（X）-10
|
1
|
1.5
|
1.1
|
≤400℃
|
≤120℃最高 ≤250℃
|
油、水、酸碘等液体
|
|
H74H（X）-16
|
1.6
|
2.4
|
1.76
|
|||
|
H74H（X）-25
|
2.5
|
3.75
|
2.75
|
|||
|
H74H（X）-40
|
4
|
6
|
4.4
|
|||

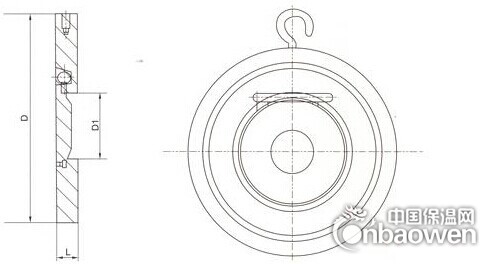

对夹圆片式止回阀结构图片：
对夹圆片式止回阀规格尺寸：
|
公称压力（MPa）
|
1.0
|
1.6
|
2.5
|
4.0 d
|
|||||||||
|
公称通经DN(mm)
|
尺寸(mm)
|
重量(kg)
|
尺寸(mm)
|
重量(kg)
|
尺寸(mm)
|
重量(kg)
|
尺寸(mm)
|
重量(kg)
|
尺寸(mm)
|
||||
|
L
|
D
|
L
|
D
|
L
|
D
|
L
|
D
|
||||||
|
50
|
19
|
108
|
0.9
|
19
|
108
|
0.9
|
19
|
108
|
0.9
|
19
|
108
|
0.9
|
25
|
|
65
|
19
|
128
|
1.3
|
19
|
128
|
1.3
|
19
|
128
|
1.3
|
19
|
128
|
1.3
|
38
|
|
80
|
19
|
142
|
1.6
|
19
|
142
|
1.6
|
19
|
142
|
1.6
|
19
|
142
|
1.6
|
46
|
|
100
|
19
|
162
|
2.1
|
19
|
162
|
2.1
|
19
|
168
|
2.4
|
19
|
168
|
2.4
|
72
|
|
125
|
19
|
192
|
3.1
|
19
|
192
|
3.1
|
19
|
194
|
3.4
|
19
|
194
|
3.4
|
95
|
|
150
|
19
|
218
|
4.9
|
19
|
218
|
4.9
|
22
|
224
|
5.
|
22
|
224
|
5.4
|
114
|
|
200
|
29
|
273
|
11
|
29
|
273
|
11
|
29
|
284
|
12
|
29
|
291
|
14
|
140
|
|
250
|
29
|
328
|
15
|
29
|
329
|
15
|
38
|
341
|
21
|
38
|
33
|
24
|
188
|
|
300
|
38
|
378
|
25
|
38
|
384
|
28
|
51
|
401
|
38
|
51
|
418
|
45
|
216
|
|
350
|
44
|
438
|
37
|
44
|
444
|
40
|
51
|
458
|
53
|
51
|
475
|
62
|
263
|
|
400
|
51
|
489
|
55
|
51
|
496
|
60
|
51
|
515
|
68
|
51
|
547
|
78
|
305
|
|
450
|
60
|
539
|
68
|
60
|
556
|
78
|
76
|
565
|
103
|
76
|
572
|
114
|
356
|
|
500
|
64
|
594
|
103
|
64
|
618
|
128
|
83
|
622
|
150
|
83
|
626
|
158
|
406
|
|
600
|
70
|
696
|
155
|
70
|
732
|
180
|
83
|
732
|
205
|
83
|
745
|
215
|
485
|
|
700
|
76
|
811
|
200
|
76
|
802
|
190
|
565
|
||||||
|
800
|
80
|
918
|
310
|
80
|
912
|
300
|
622
|
||||||
|
900
|
95
|
1018
|
550
|
95
|
1012
|
530
|
703
|
||||||
|
1000
|
127
|
1124
|
715
|
127
|
1126
|
720
|
815
|
||||||
