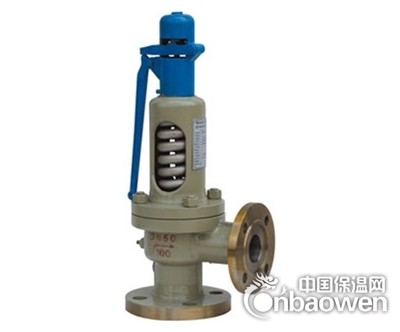

A47Y-C型带扳手弹簧微启式安全阀适用于工作温度≤350℃的蒸汽、空气等介质的设备或管道上，作为超压保护装置。当设备或管道内压力超过允许值时，阀门自动开启，继而全量排放，当压力降至规定值时，阀门自动关闭，保证设备和管路的安全运行。
连接法兰标准按JB/T-94的系列1。
二、A47Y带扳手弹簧微启式安全阀主要零部件材料表
|
序号 |
零件名称 |
材料 |
|
1 |
阀体 |
WCB |
|
2 |
阀座 |
ZG2Cr13 |
|
3 |
调节圈 |
ZG2Cr13 |
|
4 |
阀瓣 |
2Cr13 |
|
5 |
导向套 |
2Cr13 |
|
6 |
阀盖 |
ZG230-450 |
|
7 |
弹簧 |
50CrVA |
|
8 |
阀杆 |
2Cr13 |
|
9 |
扳手 |
ZG200-400 |
|
10 |
调整螺杆 |
45 |
|
11 |
保护罩 |
ZG200-400 |
|
12 |
密封面材料 |
堆焊Co基硬质合金 |
三、A47Y带扳手弹簧微启式安全阀主要连接尺寸表
|
公称压力 PN(Mpa) |
公称通径DN(mm) |
do |
DN' |
L |
L1 |
≈H |
|
1.6-4.0 |
20 |
15 |
20 |
100 |
85 |
298 |
|
25 |
20 |
25 |
100 |
85 |
298 |
|
|
32 |
25 |
32 |
115 |
100 |
310 |
|
|
40 |
32 |
40 |
120 |
110 |
315 |
|
|
50 |
40 |
50 |
135 |
120 |
377 |
|
|
65 |
50 |
65 |
140 |
130 |
415 |
|
|
80 |
65 |
80 |
160 |
135 |
420 |
|
|
100 |
80 |
100 |
170 |
160 |
539 |
|
|
125 |
100 |
125 |
190 |
190 |
624 |
|
|
150 |
125 |
150 |
205 |
195 |
636 |
|
|
200 |
150 |
200 |
240 |
230 |
772 |
|
|
250 |
200 |
250 |
350 |
320 |
970 |
|
|
6.4 -10 |
20 |
15 |
20 |
100 |
95 |
301 |
|
25 |
20 |
25 |
100 |
95 |
301 |
|
|
32 |
25 |
32 |
115 |
105 |
312 |
|
|
40 |
32 |
40 |
135 |
115 |
366 |
|
|
50 |
40 |
50 |
160 |
130 |
401 |
|
|
65 |
50 |
65 |
175 |
160 |
570 |
|
|
80 |
65 |
80 |
175 |
160 |
565 |
|
|
100 |
80 |
100 |
190 |
180 |
597 |
|
|
150 |
100 |
150 |
280 |
260 |
738 |
浙江方众阀门有限公司是一家生产与销售安全阀、切断阀为一体的厂家。
