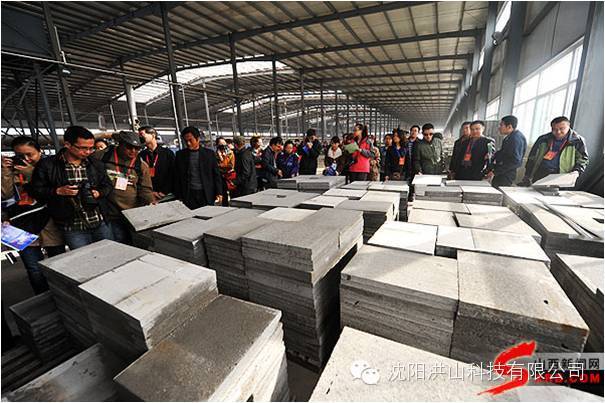

一、生产流程
工业固废→配比混料→喂料机→球磨机→筛分设备→泥浆池→喷雾干燥塔→粉料仓
→中转料简→干铺→隧道式干燥→隧道烧成窑→拣选→切割→烘干→发泡陶瓷系列板材
→包装入库
二、性能指标
序号 |
项目 |
指标 |
|
1 |
规格 |
80mm(厚) |
100mm(厚) |
2 |
抗冲击性能 |
经5次抗冲击试验后,板面无裂纹 |
|
3 |
抗弯承载(板自重倍数) |
≥3.4(国标≥1.5) |
|
4 |
抗压强度(MPa) |
≥6.2(国标≥3.5) |
|
5 |
软化系数n |
≥0.97(国标≥0.80) |
|
6 |
面密度(kg/㎡) |
≤32 |
≤40 |
7 |
含水率% |
<2(国标≤12) |
|
8 |
干燥收缩值(mm/m) |
≤0.2(国标≤0.6) |
|
9 |
吊挂力 |
荷载1000静置24h,版面无宽度超过0.5mm的裂纹 |
|
10 |
抗冻性 |
不应出现可见的裂纹且表面无变化 |
|
11 |
耐火极限(h) |
≥1.5 |
|
12 |
燃烧性能 |
A1级 |
四、与其它墙板性能对比
项目 |
轻质陶瓷保温墙板 |
硅酸钙复合墙板 |
水泥空心墙板 |
面密度kg/㎡ |
37kg |
90kg |
105kg |
导热系数W/(mk) |
0.10 |
0.20 |
0.6 |
吸水率% |
<2 |
>10 |
>15 |
干燥收缩率mm/m |
<0.2 |
0.5 |
0.8 |
抗压强度Mpa |
6.2 |
3.5 |
7 |
耐候性 |
永久性 |
期限短 |
一般 |
