CL钢筋网架保温板

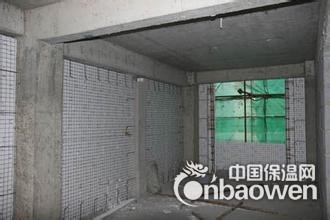

CL建筑体系(Composite Light-weight英文轻便结构之缩写)是将一种永恒的节能技术措施融入墙体中，构成新型复合钢筋混凝土剪力墙结构体系。它将保温层与剪力墙的受力钢筋组合成CL网架板作为墙体的骨架，两侧浇注混凝土后发挥受力和保温的双重作用（如图1）。由于该体系将节能的技术措施融于建筑物主体结构之中，并使其与建筑物同寿命且造价偏低，不同于目前在建筑物外侧搞节能外维护系统方面的技术现状，解决了采用外墙粘贴、外挂产生的裂缝、渗漏、空鼓、脱落等隐患和寿命短的问题。并集保温、抗震、环保、施工周期短、技术成熟先进、造价低等优点于一身，是替代砖混结构的最佳体系。保护土地资源、节约了能源和保护了环境，为人民提供优质、健康、环保住宅，同时，所有技术、经济指标均优于其它结构。这种合理的节能结构体系是继砖混结构、框架结构之后，我国住宅建设的又一次创新，是国内外首创的适应我国国情、低价位、低能耗、高品位、安全舒适的建筑体系。

一．适用范围：

该体系适用于设防烈度为8度及8度以下严寒、寒冷地区和夏热冬暖、夏热冬冷地区有保温隔热、隔声要求的30层以内所有居住建筑和公共建筑。

该体系还适合新农村建设“节能省地型”住宅工程需要。

二．主要技术性能及特点：

1．取代黏土砖，节约能源、节约耕地、减少大气污染。

2．自重轻，抗震性能好，比砖混结构提高2—3个抗震烈度，优于框架结构。

3．永恒的节能措施，节能达到65%以上标准，实现保温措施与建筑物同寿命。

4．减少墙体厚度，扩大住房使用面积8%—10%(由于墙体薄)。

5．可实现建筑工厂化，住宅产业化，70%以上的构件在工厂由计算机控制完成，提高施工速度40%以上。

6．比砖混结构延长使用寿命50年。

7．在节能达65%标准的基础上，工程造价低于其它结构。

8．保温隔热，吸声降噪，属宜居绿色健康住宅，无辐射、无污染。

9．适应于我国各地区城乡及农村建设各种“节能省地型”住宅工程需要。

四．技术方案：

该体系属于复合钢筋混凝土剪力墙结构体系。它是由CL复合剪力墙、现浇楼（屋）盖、现浇边缘构件组合而成的装配整体或整体现浇结构。其现浇楼板、屋盖及楼梯均为普通现浇钢筋混凝土结构。

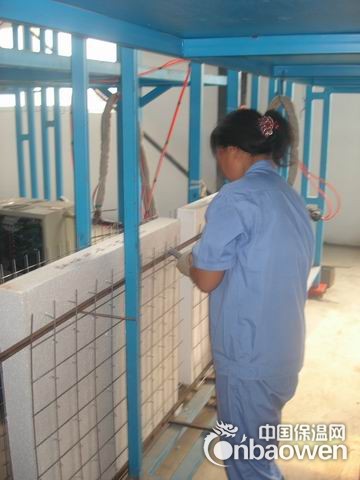

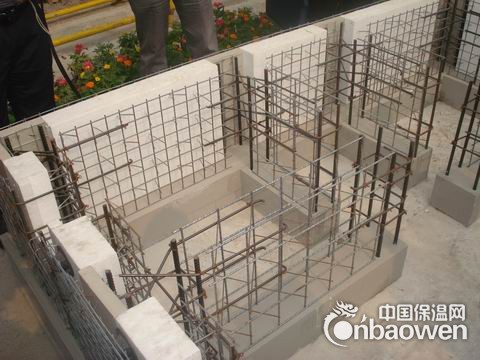

CL网架板是复合剪力墙体的骨架，由二层或三层平网（钢丝网片），中间夹聚苯乙烯泡沫板(或挤塑聚苯板），由向四个方向立体交叉的斜插丝将两面钢丝网片连接起来，组成网架板（如图2）。浇注混凝土后形成复合混凝土剪力墙。其主要特点是：两面混凝土可以很好的协同工作来承受竖向、水平荷载；采用了永久性的保温技术；每个开间一块墙板，方便施工；由于四个方向的斜插丝，增加了网架板的刚度，能承受各种施工荷载。根据建筑设计图纸要求焊接成各种规格的CL网架板。工程做法可以参照河北省住房和城乡建设厅批准颁发的DBJT02-80-2013《复合保温钢筋焊接网架混凝土剪力墙构造（CL建筑体系）》。
