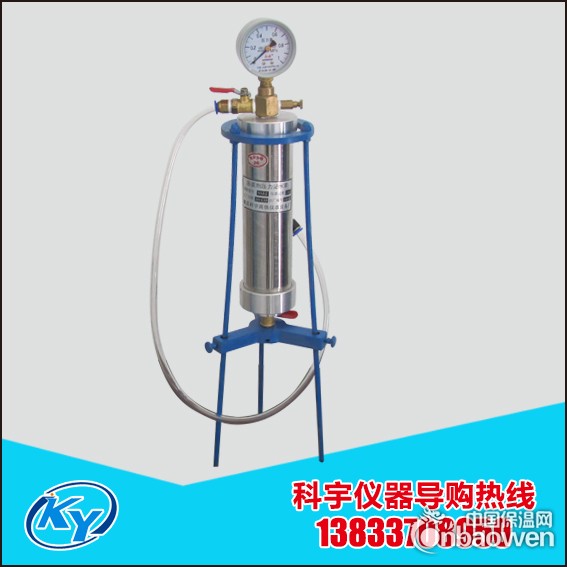

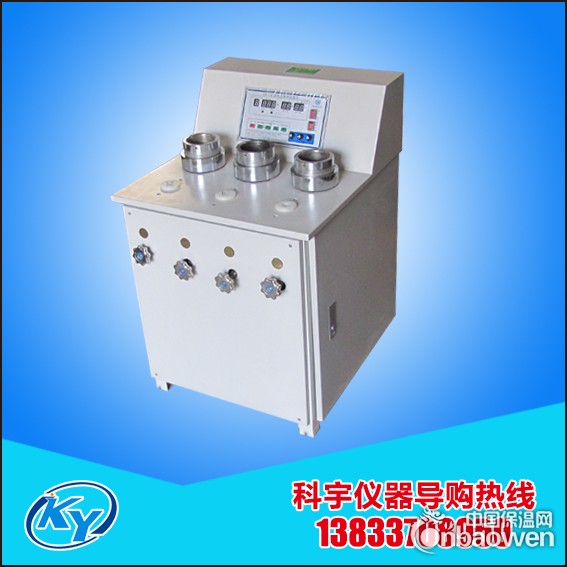

一、水泥土渗透系数试验仪

主要使用于水泥土抗渗性能的试验和抗渗标号的测定。同时也可利用它做建筑材料透气性的测定和质量检查。因此得到了有关生产、施工、设计、教研等部门的广泛使用。

水泥土渗透系数试验仪功能与普通型相同，其主要特点是压力值通过传感器在压力显示仪上显示出来，并能按设定的程序实现自动升压、自动完成试验，减轻工作人员负担。

二、主要技术参数

1、最大工作压力：                    2.5Mpa（用户可在2.5Mpa下自由选择）

2、工作方式：                        自动恒压（数显型：自动恒压且自动升压）

3、一次可作试件数：                  3个

4、试模几何尺寸（亦称主模）

试件模腔上口直径：                    φ70mm

模腔下口直径：                    φ80mm

高度：                            40mm

5、柱塞泵参数

流  量：                         0.16L/min

6、电动机

功  率：                         120W

电  源：                         380V-50HZ

7、外形尺寸：                       950×500×800mm

8、质    量：                       ≈100KG

三，水泥土渗透试验装置主要技术指标

1， 渗透容器：由渗透试模，透水石和滤纸组成。

2， 压力源：供气泵应能使水压按规定要求稳定的作用在时间上。

3， 压力表：量程应为（0-2.5MPa）_

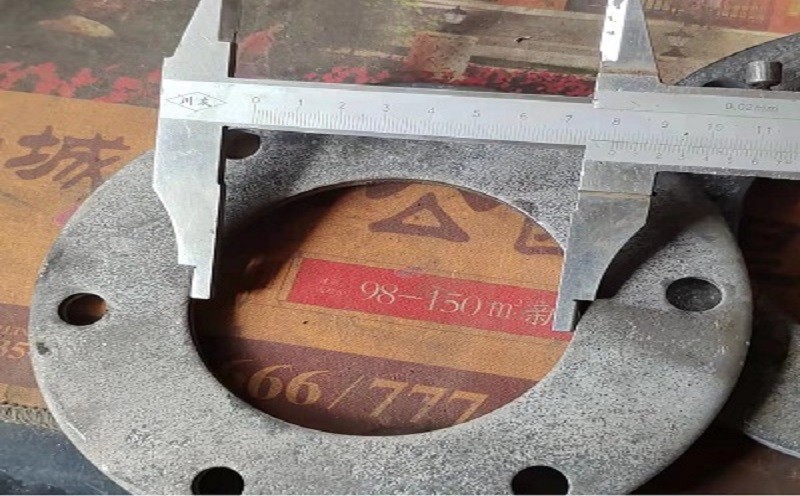

4， 渗透试模：应采用金属试模，上口内径应为70mm,下口内径应为80mm.高度应为40mm,

试模上部侧面有出水孔。

5， 密封材料：可采用水泥加黄油密封材料。

6， 透水石：直径为75-80mm ,厚度为4mm,且渗透系数应大于10ˉ⒊cm/S

7， 滴定管：分度值不大于0.1mL

8， 滤纸：直径为70mm.

四、主要工作原理及其结构

水泥土渗透仪是利用密封容器内压力处处相等的原理（水位差忽略不计），以水泵对整个系统输压，并通过电接点压力表或压力控制器控制加压压力的大小来实现压力水由下向上渗透压装在试模中的试件，从而测定试件抗渗性能和计算其抗渗标号的仪器。

主要由箱体、工作台、供压系统、操作台等组成。

1、箱体。 由各种型钢焊接而成，主要用于安装和联接各个部件。其上部安装有工作台，内部安装有供压系统及电器箱，前部安装有操作台。

2、工作台。 由不锈钢面板制成，并安装有12个模座，用于安装试模之用。
3、供压系统。 由电动机、动力箱、水泵、水包、安全阀、管道等组成。电动机用于向系统提供动力源；动力箱用于将电动机所提供的动力源转化成往返运动的动力并提供给水泵；水泵用以向整个系统提供水压；水包用以稳定供应系统的水压、并起水压源的分流作用；安全阀安装在水包中央，安全阀的作用是确保系统压力不大于压力表最大量程。

4、操作台。主要由电器控制和控制阀组成。

（1） 控制阀。 其开启与关闭与一般阀门相同，即顺时针旋转为关闭，逆时针旋转为开启。每个阀相对应控制一个试模。

（2）电器控制部分：由组合开关和1只与压力传感器相连接的控制器所组成。组合开关控制抗渗仪电源，“0”位为关，“1”位为开；控制器用于控制供压系统的压力保持在你需要的范围，当压力指针达到上限时，水泵停止工作，由于试件渗透等原因，致使水压下降，指针逆时针转动，离开上限位置，直至到达下限位，水泵重新启动，水压上升到上限位。关于控制器的设定详见附录。
