高性能硅酮密封胶    1.　产品说明  道康宁991高性能硅酮密封胶是一种中模数单组份之弹性密封胶，特为用于多孔隙之石材及金属版幕培上强调对外观美工程的耐候防水接口而设计生产。于与大气中的水份产生反应固化后形成弹性橡胶，且具有耐久，耐候性能，并可与大多数建筑材料间形成张有力的防水密封层。由于此密封胶为中模数及良好的粘着力，它可在移动接口上提供优越的耐候性能。

高性能硅酮密封胶具有下列独特的特征： ◆ 改良外观性能—对金属版片与及反光玻璃不会产生长期脏污垂流现象或造成多孔性材料的污染。 ◆ 中模数，在适当设计的接口上可具有原接口尺寸±50%的变位能力。 ◆ 与大部份建筑材料，如玻璃、金属、砖石、花岗岩及合气高分子表面涂层的材质具侵良枯结力。 ◆ 优越的耐候性能—本质长久不变。 ◆ 良好的施工时间。 ◆ 与开孔性的聚胺基甲酸乙脂，闭孔性的聚乙烯发泡体及不出气的聚烯烃衬垫材料均具有相容性。
  2.　基本用途  道康宁991高性能硅酮密封胶应用于膨胀接口，金属版片，玻璃幕墙，天然石材以及窗框四周密封等接口具奇特功效。它可与大多数建筑材料间形成耐久，富弹性的防水界面。

高性能硅酮密封胶可用于新造或修缮建筑工程。它适用于建筑外墙且不会受外界温差影响。然而道康宁991高性能硅酮密封胶不会造成任何污染，积尘及垂流等现象，或可改善之前存在的外观问题。任何密封胶外观取决于所处环境条件。  3.　典型物理特征    下列数据仅供参考，不建议用于制定规范      供应品   颜色 黑、灰、古铜 ASTM C679 表干时间，湿度50% 分钟 65   固化时间，湿度50%，温度+25°C 天 7-14 ASTM D2202 垂流 毫米 < 2.5       固化后 ASTM D2240 硬度，邵A   15       固化后－在温度+25°C情况下施工后14天 ASTM D412 极限抗拉强度 MPa 1.79 ASTM D412 极限伸长率 % 900   污染/吐油，石材 *   无       固化后－在温度25°C情况下施工后21天 ASTM C719 接口变位承受能力，玻璃，铝   ±50%       规范撰写者请注意：请於制定规范前，向道康宁办事处咨询此产品的详细说明。 * 于14天内对12.5mm x 12.5mm x 50mm石材接口加热至70°C并压缩50%。     4.　使用限制  此产品不宜于下列情况下使用： ◆ 用于结构性装配 ◆ 室内应用（若无紫外光照射，可能会出现变黄现象） ◆ 地平线的接口，以及易道磨损或物理性破坏的地方 ◆ 密不通风的场所 ◆ 结霜或潮湿的表面 ◆ 长期浸水的环境 ◆ 所有会渗出油脂，可塑剂或溶剂的材料，诸如浸油木材，含油脂的沥青，未硫化或部份硫化的橡胶垫衬材或胶带等。 ◆ 地底终年潮湿的地方 ◆ 由聚丙烯(P.P)聚乙烯(P.E.)，聚碳酸脂(P.C)及铁氟龙(Teflon)等制成材料 ◆ 接口位移能力超越±50%

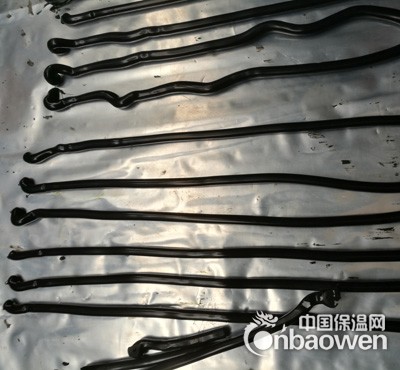

高性能硅酮密封胶无法改善对已存在于材料表面的污染或脏污垂流等问题。   5.　材料特性  道康宁991高性能硅酮耐候密封胶是一种化学性稳定的单组份粘稠膏状物，可随时使用。在-25°C ~ +50°C的温度范围内，粘稠度仍保持均匀，容易挤出，固化后在-50°C的低温下不变硬，在+150°C高温下不变软，它不会脆化，龟裂或被撕裂。  6.　采用标准  道康宁991高性能硅酮耐候密封胶符合甚至超越下列标准规格： ◆ ASTM C920
  7.　包装  道康宁991高性能硅酮耐候密封胶以300毫升胶管包装及500毫升肠状铝箔包装方式提供给客户。它能用手动或气动打胶枪和大多数的打胶机打胶。  8.　颜色  道康宁991高性能硅酮密封胶提供现成的3种标准颜色：黑，灰，古铜。   9.　技术资料  道康宁991高性能硅酮耐候密封胶实际上并不受阳光，雨水，风雪，大气污染物，紫外线，臭氧和极度高低温的影响。它独一无二的耐候性使它即使暴露在恶劣天气条件下，若干年后，依然保持本质不变。接口的操作性能不会因老化和暴露在大气中而产生显著的变化，密封仍维持耐水和耐候特性。道康宁991高性能硅酮耐候密封胶与反射玻璃，夹层玻璃，大部份中空玻璃及******和聚碳酸酷透明片都相容。  10.　道康宁建筑工程技术服务  要选择一种合适的建筑工程用密封胶这是因为 ◆ 现有的密封胶种类繁多 ◆ 日新月异的建筑材料和表面处理技术 ◆ 材料间的相容性
有鉴於此，道康宁建筑实验室提供了下列各项服务： 黏结性试验 道康宁将透过标准实验室的测试以评定我们的产品与工程所选用的材料（如玻璃，金属和砖石等）的黏结性能，并将实验结果，产品推荐和表面清理方式以书面呈交客户。 相容性试验 材料的不相容会导致硅酮胶变色，甚至丧失黏结性，为避免此类问题的发生，并保证材料与硅酮胶的相容性，道康宁也将试验所提供的装配用辅助材料（如垫杆，压条和双面胶条等）与我们硅酮胶产品之间的相容性。     11.　耐候性接口设计  较薄的硅酮胶密封层要比较厚的硅酮胶密封层能承受更大的变位能力。（见图1）当道康宁991高性能硅酮密封胶用于较大量变位发生的接口密封时，其厚度最大不可超过12毫米，最小也不少于6毫米。理想的接口密封胶宽度与厚度之比率为2:1。 建筑物上的伸缩性接口会因为季节以及当日温度的改变而有所不同。当施打道康宁高性能硅酮密封胶作为接口密封时，如果接口的宽度无法维持其原先设计的宽度，则在设计接口宽度时，其宽度必须至少为预计变位量的两倍，更好的建筑应用甚至要求接口设计宽度为预计变位量的四倍以应付建筑和材料上的误差。在设计接口时，也必需考虑到施工时能容许粘结隔离物，衬垫材料的安装和定位，以及道康宁991高性能硅酮密封胶的固化。   接口尺寸  对于小的幕墙锒板和版片，允许6毫米为其最小接口宽度。至于较大尺寸的锒板和版片或那些预计会有较大变位量的版片，则其接口宽度需依据接口变位量而计算求得。当安装塑料版片时，由于塑料有较大的热膨胀系数，因此须采用比一般设计更大的接口尺寸。   12.　安装  表面清理  清除所有留存在接口处和装配凹陷部位的油脂、尘埃、水份、表面脏污、残旧密封胶，装配附件和保护涂层等杂质及污染物。 金属，玻璃和塑料必须用溶剂依据两块抹布清洁法清理，在所有情况下，溶剂必需用干净，不脱绒的白布擦拭。不可用清洁剂或肥皂加水的方法处理。 多孔性的材料必须采用研磨，锯割，冲洗（用水或沙），机械琢磨或综合上述方法清理，务必使欲施打密封胶的表面彻底乾净。灰尘与其他的杂质应使用不含油脂的压缩空气吹掉或用吸尘器吸去。
