钢结构橡胶垫400*400*50mm

钢结构橡胶垫400*400*50mm

板式橡胶支座具有水平剪切的各向同性，能良好传递上部构造多的变形。在弯、斜桥的使用中优点突出。该产品除具有普通支座的功能外，还具有在梁端作用力作用时通过球形表面橡胶层调整受力中心的位置，逐渐将力扩散到圆板式橡胶支座的钢板和橡胶层，使支座受力均匀，尤其适用于斜交桥，立交桥等坡度桥的场所。由于板式橡胶支座本身具有的独特的特性 拥有足够的竖向刚度。
能够满足较大垂直荷载，并具有良好的弹性以适应梁端的转动。还具有较大的剪切变形以满足上部构造的水平位移；并且产生很好的防震，能减轻动载对上部构造与墩台的冲击优势作用。板式支座的设计理念就是为了既可承受较大的垂直荷载，又能满足支座水千位移量的要求，通常可用若千层橡胶片(厚度分别为mm等)和薄钢板(厚度分别为5mm等)为刚性加劲物组合而成(加劲物也可用帆布、钢丝网或钢筋)。

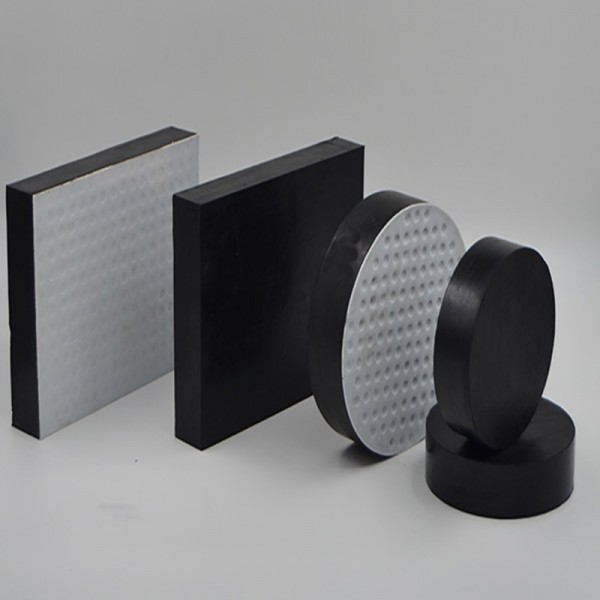

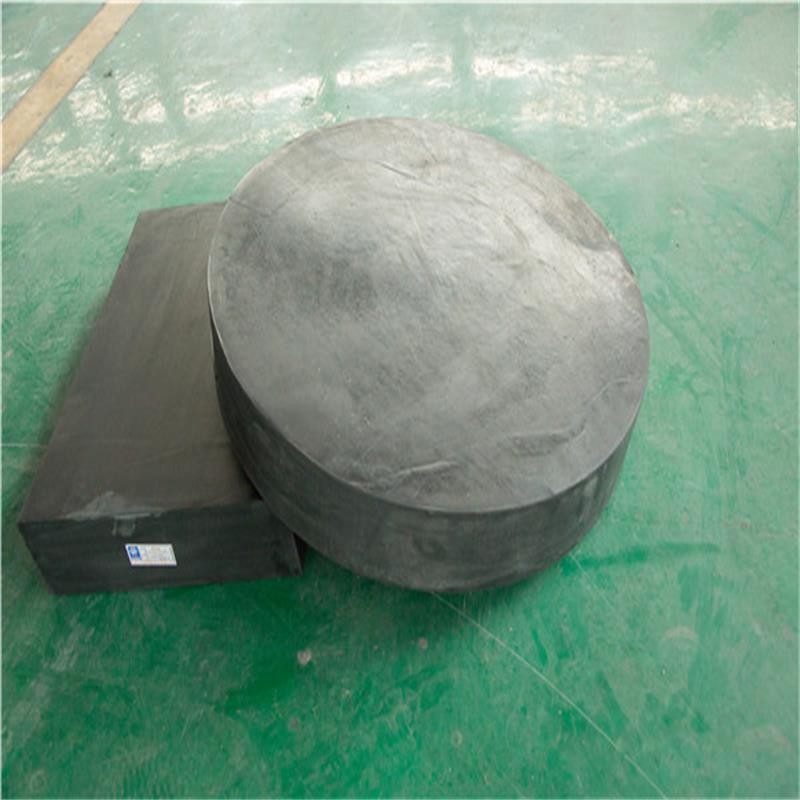

将各层橡胶与钢板之间经涂胶粘剂加压硫化牢固地粘结成为一体。使板式支座在竖直荷载作用下，嵌入橡胶片之间的钢板将约束橡胶的侧向膨胀，从而使垂直变形相应减少，可大大提高支座的竖向刚度。此时橡胶支座的竖向变形。桥梁板式支座按形状划分：矩形板式橡胶支座、圆形板式橡胶支座、球冠圆板式橡胶支座、圆板坡形橡胶支座这四种。
该产品允许水平力为竖向的1允许转角不小于40&a，摩擦系数0.04－0.0活动支座水平位移量50mm－250mm，分5级。荷载等级100KN－15000KN。我公司生产的板式橡胶支座不仅性能优良，而且还有具有构造简单、价格低廉、无需养护的特点，更易于更换缓冲隔震、建筑高度低等特点。因而在桥梁界颇受欢迎。

被广泛使用。我们的产品应用于国内很多大型公路桥梁、铁路桥梁、城市立交桥上。板式橡胶支座由多层天然橡胶与薄钢板镶嵌、粘合、硫化而成一种桥梁支座产品。该种类型的橡胶支座有足够的竖向刚度以承受垂直荷载，且能将上部构造的压力可靠地传递给墩台；有良好的弹性以适应梁端的转动。根据桥梁板式橡胶支座的结构型式分类如下：球冠圆板式橡胶支座（TCYB系列）；
普通板式橡胶支座矩形普通板式橡胶支座（GJZ系列）；板式橡胶支座按胶种适用温度分类如下，普通板式橡胶支座通常适用于桥梁跨度小于30m、位移量较小的公路桥梁使用。不同的平面形状适用于不同的桥梁结构，曲线桥、斜交桥及圆柱墩桥用圆形橡胶支座,正交桥梁用矩形橡胶支座。对于大跨度、多跨连续、简支梁连续板等结构的大位移量桥梁可以使用四氟板式橡胶支座。
它还可用作连续梁顶推及T型梁横移中的滑块。矩形、圆形四氟板式橡胶支座的应用非别与矩形、圆形普通板式橡胶支座相同。球冠圆板橡胶支座是衡水聚诚桥梁工程橡胶有限公司在改进圆形板式橡胶支座的基础上设计生产的。在支座的中间层橡胶和钢板布置与圆形板式支座完全相同，不同之处在于支座顶面用纯橡胶制成球形表面，球面中心橡胶大厚度为5－13mm。
球面边缘15mm，这种设计主要是为了以适应3％到4％纵横坡下，梁与支座接触面的中心趋于圆形板式橡胶支座的中心。梁端反力通过球面表面橡胶逐渐扩散传至下面几层钢板和橡胶层。在橡胶支座底面加一圈直径D=2.5mm的半圆形橡胶圆环，在支座受力时首先由底部圆环变形压密，调节底面受力状况，可以非常有效的改善或避免座体底面脱空现象的产生。
使座体的底面受力均匀。坡形支座产我公司于2000年研制的一种新型支座，它可以适应各种桥梁的纵横坡。是在普通圆板橡胶支座的基础上改制成一种楔状坡形支座。斜坡的角度依据桥梁的纵横坡而制造，大大方便了桥梁的设计与施工，并有效的解除了粱、支座、墩台三者之间的脱空现象，与球冠圆板支座相比有不受桥梁纵横坡角度限制的特点。

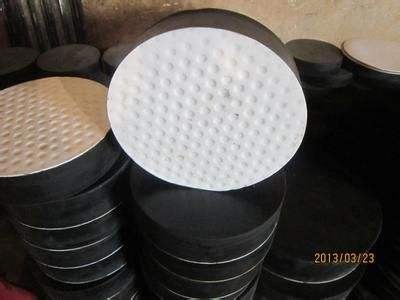

普通板式橡胶支座由多层橡胶片与加劲钢板钢板，且钢板全部包在橡胶弹性材料内形成的橡胶支座。板式支座具有足够的竖向刚度以承压垂直荷载，能将上部构造的反力可靠地传递给墩台，有良好的弹性，以适应梁端的转动；又有较大的剪切变形以满足上部构造的水平位移。四氟乙烯板式橡胶支座是在普通板式橡胶支座上粘接一层厚1.5-3mm的聚四氟乙烯板而成。
除具有普通板式橡胶支座的竖向刚度与弹性变形，能承受垂直荷载及适应梁端转动外，因四氟乙烯与梁底不锈钢板间的低摩擦系数（，可使桥梁上部构造的水平位移不受限制。根据桥梁板式橡胶支座的结构型式分类如下，由于板式支座本身具有足够的竖向刚度，可以满足较大垂直荷载，并具有良好的弹性以适应梁端的转动。还具有较大的剪切变形以满足上部构造的水平位移；

可以产生很好的防震作用，能减轻动载对上部构造与墩台的冲击作用。由于板式橡胶支座具有水平剪切的各向同性，能良好传递上部构造多的变形。在弯、斜桥的使用中优点突出。该产品除具有普通支座的功能外，还具有在梁端作用力作用时通过球形表面橡胶层调整受力中心的位置，逐渐将力扩散到圆板式橡胶支座的钢板和橡胶层，使支座受力均匀。
尤其适用于斜交桥，立交桥等坡度桥的场所。板式橡胶支座按胶种适用温度分类如下，a、氯丁橡胶，适用温度+60℃∽-25℃b、天然橡胶，普通板式橡胶支座适用于跨度小于30m、位移量较小的桥梁.不同的平面形状适用于不同的桥跨结构,正交桥梁用矩形支座;曲线桥、斜交桥及圆柱墩桥用圆形支座，现浇梁安装桥梁普通板式橡胶支座比较方便。
在施工程序如下:保持墩台垫石顶面清洁。如果支承垫石标高差距过大，可以用水泥砂浆进行调整。在支承垫石上按设计图标出中心，安装时橡胶支座的中心与支承垫石中心线要吻合，以确保支座就位准确。当同一片梁需两个或四个支座时，为方便找平，可以在支承垫石和支座之间铺一层水泥砂浆，让支座在桥梁体的压力下自动找平。在浇注梁体前。
在支座上放置一块比支座平面稍大的支承钢 板，钢板上焊接锚固钢筋与梁体连接，并把支承钢板视作浇梁模板的 一部分进行浇注，按以上方法进行，可以使支座与梁底钢板及垫石顶面全部密贴。预制梁橡胶支座的安装：安装好预制梁橡胶支座的关键在于保证梁底在垫石顶面的平行、平整，使其和支座上、下表面全部密贴，不得出现偏压、脱空和不均匀支承受力现象。
施工程序如下：处理好支撑垫石，使支撑垫石标高一致。预制梁与支座接触的底面要保持水平和平整。当有蜂窝浆和倾斜度时，要预先用水泥砂浆捣实、整平。橡胶支座的正确就位先使支座和支承垫石按设计要求准确就位。架梁落梁时，T型梁的纵轴线要与支座中心线重合；板梁、箱梁的纵轴线与支座中心线相平行。为落梁准确，在架跨板梁或箱梁时。
可在梁底划好二个支座的十字位置中心，在梁的端立面上标出两个支座的位置中心线的铅直线，落梁时使之与墩台上的位置中心线相重合。以后数跨可依照跨梁为基准进行。在架梁落梁时要平稳，防止压偏或产生初始剪切变形,大家可以参考铁路桥梁板式橡胶支座规格表。在安装T型桥梁时，若橡胶支座比梁筋底宽，则应在支座与梁筋底之间加设比支座大的钢筋混凝土垫块或厚钢板做过渡层。
以免支座局 部受压，而形成应力集中。钢筋砼垫块或厚钢板要用环氧树脂砂浆和梁筋底贴合粘结。落梁后，一般情况下支座顶面与梁面保持水平。预应力简支梁，其支座顶面可稍后倾；非预应力梁其支座顶面可略微前倾，在橡胶支座安装之前应对支座的安装位置进行测量检验，支座安装平面应和支座的滑动平面或滚动平面平行，其平行度的偏差不宜超过橡胶支座安装前应对活动支座顶、底板的相对位置进行检查。
橡胶支座安装后，滚动和滑动平面应水平，其与理论平面的斜度不大于支座上、下板中心应对中，其偏差不大于为保证橡胶支座安装平整，一般应在支座底面与垫石顶面之间，捣筑20～50mm厚的干硬性无收缩砂浆垫层。减震球型钢支座，GPZ系列盆式橡胶支座，TPZ-I、TPZ标系列盆式橡胶支座，QPZ支座，GPZ单向支座。ZTQZ系列球面转动支座，板式橡胶支座按形状划分为：矩形板式橡胶支座、圆形板式橡胶支座、球冠圆板式橡胶支座、圆板坡形板式橡胶支座等几种产品。
