重庆网架橡胶垫板型号

承载力：

1500KN

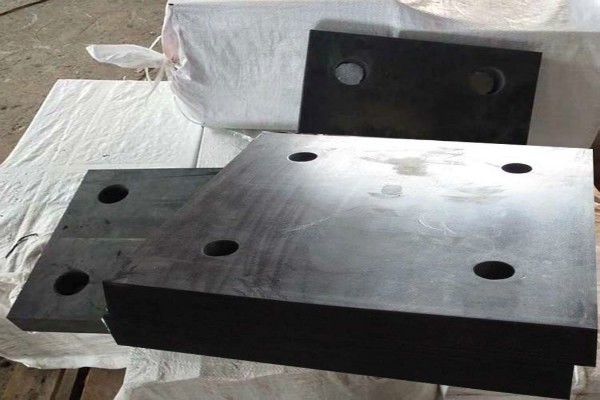

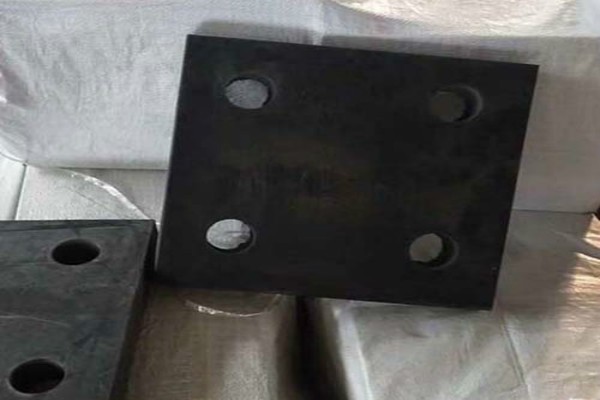

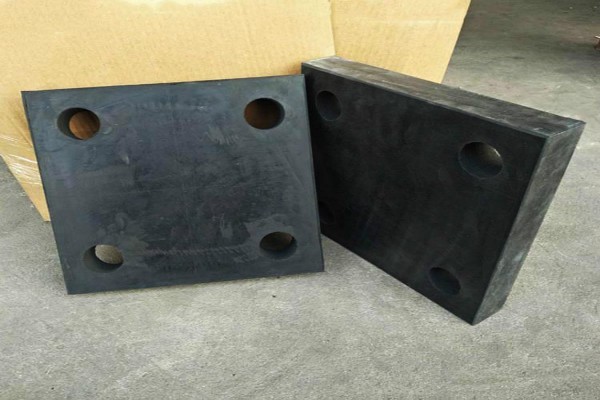

网架橡胶支座（也被称为网架橡胶垫块、带孔的橡胶支座、橡胶垫片）适用于网架钢结构工程。网架橡胶支座不仅技术性能优良，还具有构造简单、价格低廉、养护简便、安装方便、易于更换、缓冲隔震等特点。
一、网架橡胶支座的简述
网架橡胶支座是依据交通部标准JT/T4-2004和钢结构设计规范GB50017-2003进行设计和生产加工的。该支座是由多层橡胶片与薄钢板硫化、粘合而成，我公司还可以按网架上的螺栓尺寸加工成带孔的支座。该支座具足够的竖向刚度，满足垂直载荷；具有良好的弹性，能够减轻载荷对结构的刚性冲击，网架橡胶支座具有剪切变形的特点以满足水平位移。
网架橡胶支座的表面粘覆一层厚2mm—3mm的聚四氟乙烯板，**制作成四氟滑板网架橡胶支座。该支座除了具有竖向刚度与弹性变形，能承受垂直荷载及网架结构的转动外，因聚四氟乙烯板的低摩擦系数，可使钢结构在四氟板表面自由滑动，水平位移不受限制。特别适合位移较大的钢结构工程使用。
二、网架橡胶支座按结构形式的分类
▲矩形网架橡胶支座（矩形网架橡胶垫块）；
▲圆形网架橡胶支座（圆形网架橡胶垫块）；
▲四氟板矩形网架橡胶支座（四氟板矩形网架橡胶垫块）；
▲四氟板圆形网架橡胶支座（四氟圆形网架橡胶垫块）。
三、网架橡胶支座的安装
网架橡胶支座可采用螺栓连接，也可采用对网架橡胶支座增加附件后焊接连接。安装时必须将结构的**线与网架橡胶支座/垫块的**线对正或平行，然后将网架橡胶支座/垫块与结构固定在一起。

网架减震球型支座作为网架钢结构的一个重要组成部件，网架减震球型支座及其与结构的连接部件，在设计和制造时应能承受相应的地震作用，而不应出现局部或者整体的损坏，在地震过后还应保留一定的残余抗力，并且有可应用的残余承载力。

　　网架减震球型支座及其与结构连接部分，应设计和建造成能承受发生概率比设计地震更大的地震，不发生损坏，且没有相关的使用限制。在设计地震作用下，装置预计将不承受或者承受很小的损坏，不需要更换。
　　该支座的结构：主要是由上座板、球面聚四氟乙烯滑板、球芯、底座、平面聚四氟乙烯滑板、不锈钢板和箱体等组成。支座的工作原理：转角是由球芯与上座板和底座的相对转动来实现；位移是由底座在箱体中的滑移实现；抗竖向拉力由上座板、底座和箱体实现；水平力由箱体、底座和上座板实现。支座又分为双向活动（SX）、单向活动（DX）和固定（GD）型三种。
　　该支座也是按照**标准《桥梁球型支座》GB/T17955-2009，同时参照其它相关行业规范设计研发的，专门用于网架钢结构工程的系列产品。

钢结构网架支座是按照**标准《桥梁球型支座》GB/T17955-2009，同时参照其它相关行业规范设计研发的，专门用于网架钢结构工程的系列产品。网架支座主要是由上座板、球面聚四氟乙烯滑板、球芯、底座、平面聚四氟乙烯滑板、不锈钢板和箱体等组成。

　　钢结构网架支座的工作原理：转角是由球芯与上座板和底座的相对转动来实现；位移是由底座在箱体中的滑移实现；抗竖向拉力由上座板、底座和箱体实现；水平力由箱体、底座和上座板实现。
　　钢结构网架支座是由碳素钢或优质钢（材质：ZG270-480H/Q345B）经过制模、翻砂、铸造 、热处理、机械加工和表面处理制成。网架支座是靠钢部件的滚动、摆动和滑动来适应网架钢结构的位移和转动，具有克服地震水平力和地震上拔力的作用。适用于网架工程 、钢构桥梁、大跨度桥梁及屋顶空间结构、连廊工程 、体育场馆、机场高铁、火车站、游泳馆、会展**、高层建筑、科技馆、文化展馆、收费站等大型网架钢结构工程。
　　主要性能：
　　1、具有抗水平力的性能，保证水平地震时不落梁；
　　2、具有抗竖向拉力的性能，保证竖向地震时上下结构不脱节；
　　3、可承受竖向载荷、可适应径向、环向的位移要求，还可适应任意方向的转角要求；
　　4、整体性能好，具有良好的减震性能；
　　5、支座通过球面传力，不出现力的缩颈现象，作用在上、下结构的反力比较均匀；特别是支座在承受拉力、剪力后仍可转动，且当支座转动后，支座承受拉力、剪力时及为球面传力，传力状况良好；
　　6、支座内不用橡胶承压，不存在橡胶老化对支座的影响，使用寿命长
