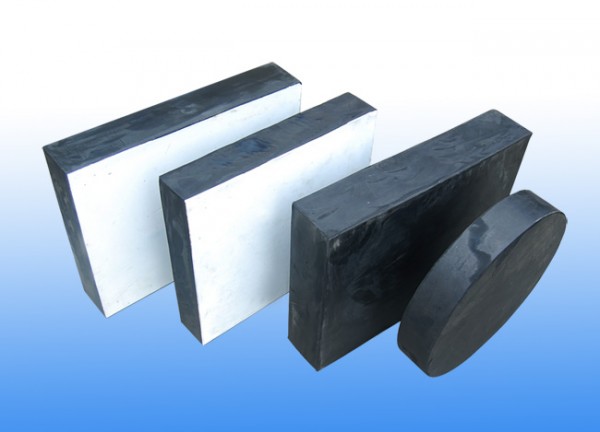

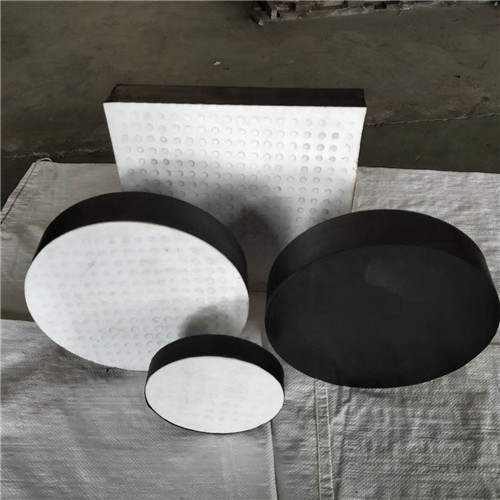

合山市GBZY圆形板式橡胶支座

承载力：

285KN

橡胶支座GYZ不只技术功能优良，还具有结构简略、价格低廉、无需维护　易于替换缓冲隔震、修建高度低一级特色。因而在桥梁界颇，受欢迎，被广泛使用。

橡胶支座GYZ现象危害：

       一、橡胶支座GYZ现象：

       1、梁对两个橡胶支座GYZ的紧缩不等，乃至单个支座有缝隙。

       2、橡胶支座GYZ橡胶或橡胶与加强钢板的固结.剪切损坏。

       3、支座顶面滑板当梁缩短量超越支座剪切变形量时不发生滑动。

       4、支座安装在支座槽内，吊梁后支座被紧缩，梁底与桥台或桥墩盖梁顶面相接触，称为支座"落坑"。

       二、橡胶支座GYZ危害：

       1、梁下两支座紧缩不等，乃至有缝隙，将使支座不均匀受力而缩短支座寿数。

       2、当橡胶支座GYZ发生剪切损坏时，会束缚上部结构的自由伸缩，将使上、下部结构发生附加应力。

       3、支座顶面应滑动时不能滑动，必定加重支座的剪切变形，严峻时会挤裂桥台面的混凝土。

       4、支座"落坑"，使梁支点错位，不只会使桥台或桥墩上顶，混凝土因梁低温缩短时发生部分劈裂，也改变了桥台、桥墩的受力状况，增大其偏心弯矩。

橡胶支座GYZ原因分析：

      1、梁底面有些翘曲，或梁底预埋钢板变位，形成梁安放后与规划要求值收支过大，构成橡胶支座GYZ受力不等。此现象在人行天桥的梯道梁上易产生。

      2、橡胶支座GYZ粘结于橡胶支座GYZ垫石的环氧砂浆没有固结，就吊放上部结构，使橡胶支座GYZ位移;或橡胶支座GYZ装置方位有误，梁吊装后，欲纠正横顶梁，使橡胶支座GYZ侧向剪切变形，构成橡胶支座GYZ在梁胀、缩时，剪切变形过量而剪坏。

      3、橡胶支座GYZ与滑板间及滑板上.未按操作工艺要求涂改光滑物质。

      4、桥台、桥墩或盖梁顶面实际标高大于规划值时，为保持梁底标高，将橡胶支座GYZ处留成凹槽去凑合，构成梁底与墩、台顶面净空过小;或墩、台顶面未按桥面横坡要求留有坡度，形成部分梁下的墩、台顶面标高超支。

橡胶支座GYZ管理办法：

      1、梁底支承部位，要求平坦、水平、支承部位相对高程差错不应不大于0.5mm;桥墩台支承垫石顶面标高应准确，且上外表要平坦;每一墩台上，同一片梁的支承垫石顶面相对高程差错不大于1mm，相邻两墩台同一片梁下，支承垫石顶面相对高程差错不大于3mm。

      2、环氧砂浆固结是有时间的，装置橡胶支座GYZ后，静置足够时间，待环氧砂浆固结后.才干进行上部结构的吊装，以保证橡胶支座GYZ方位的准确。

      3、橡胶橡胶支座GYZ安放时，应按规划要求，在墩台顶面标出其纵、横中线，安放后，位移误差不得大于5mm;不允许橡胶橡胶支座GYZ与梁底或支承垫石间，产生任何方向的相对移动。

      4、当不得不留橡胶支座GYZ坑槽时，应使橡胶支座GYZ用环氧砂浆固结后，橡胶支座GYZ与坑槽间有足够变形预留量。同时，留意梁底面与墩、台顶面净空隙应大于橡胶支座GYZ紧缩量加上20mm的量值。

      5、装置橡胶支座GYZ，在年平均气温时进行。不然，可使橡胶支座GYZ产生预变位。

      6、橡胶支座GYZ与梁底，或支承垫石顶面，应全部紧密触摸，部分有缝隙，不得超过0.5mm宽;有滑板时，按要求在橡胶支座GYZ与滑板间、滑板上涂改光滑物质

橡胶支座GJZ的安装：

      1、橡胶支座GJZ进场后，应检查橡胶支座GJZ上是否有制造商的商标或长久性标记。安装时，应按照规划图纸要求，在支承垫石和橡胶支座GJZ上均标出橡胶支座GJZ位置中心线，以确保橡胶支座GJZ准确就位。

      2、橡胶支座GJZ安装时，应避免橡胶支座GJZ出现偏压或产生过大的初始剪切变形。安装完成后，有需要确保橡胶支座GJZ与上、下部结构紧密接触，不得出现脱空现象。对未形成全体的梁板结构，应避免重型车辆通过。

      3、桥梁墩台的规划应考虑橡胶支座GJZ维护、替换的需求。任何情况下，不允许两个或两个以上的橡胶支座GJZ沿梁纵向中心线在同一支承点并排安装；在同一根梁（板）上，横向不宜设置多于两个橡胶支座GJZ；不同标准的橡胶支座GJZ不应并排安装。

      4、橡胶支座GJZ安装后，应全面检查是否有橡胶支座GJZ漏放，橡胶支座GJZ安装方向、位置（与预埋钢板的接触、橡胶支座GJZ中心线位置）、橡胶支座GJZ标准型号是否有错，临时固定安装是否拆除，四氟滑板橡胶支座GJZ是否注入硅脂油（禁止运用润滑油代替硅脂油）等现象，一经发现，应及时调整和处理，确保橡胶支座GJZ安装后的正常工作，并记载橡胶支座GJZ安装后出现的各项偏差及异常情况。

      5、橡胶支座GJZ运用阶段均匀压应力σc=10MPa。橡胶支座GJZ橡胶弹性体体积Eb=2000MPa。

橡胶支座GJZ与混凝土接触时，摩擦系数μ=0.3；与钢板接触时，摩擦系数μ=0.2；聚四氟乙烯板与不锈钢板接触（加硅脂时）摩擦系数μ小于等于0.03,当温度低于-25℃时，μf值增大30%，滑板橡胶支座GJZ有需要安装时候给四氟板外表加硅脂时。

      6、矩形橡胶支座GJZ安装时以短边尺度顺桥向放置。
