- 承载力:
- 2000Kn

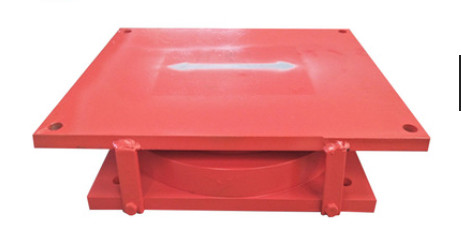

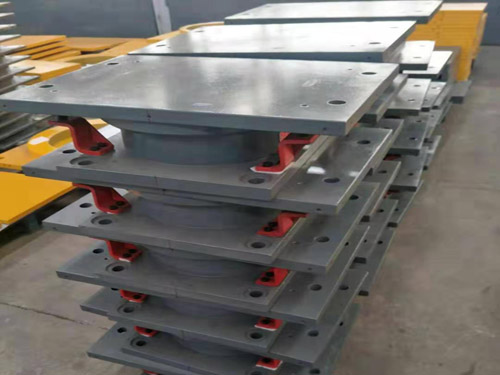

盆式橡胶支座主要是由承压橡胶板和钢构件构成的,对盆式橡胶支座的检测项目包括对橡胶板的检测,和对钢构件的检测,承压橡胶板的查验项目有:橡胶的物理机械性能和外观标准。
主要有硬度,脆性温度,拉伸强度,扯断伸长率,安稳紧缩永久变形,耐臭氧老化试验和热空气老化试验(橡胶的强度,伸长率和下降率以及硬度改动),以及对橡胶和钢板粘结剥离强度的测定。橡胶板外观标准,橡胶板外观不能有气泡,杂志,凹凸不平,四旁边面裂纹,钢板显露,掉块,崩裂,机械损害,钢板与橡胶板粘结处开裂或许剥离现象。
盆式支座的外观标准上要求,盆式支座的四氟板容许的压应力为30mpa.小的厚度为7mm,大厚度不超越8mm,嵌放在在钢板内的的四氟板厚度不得小于4mm,凸出板的高度不小于盆式支座竖向承载力的检测,竖向紧缩变形的检测,盆外径的变形程度检测,支座高度的改动。
水平承载才干的检测,检测上下支座板的变形情况;转角的改动情况,四氟板和刚件的损害情况,橡胶板挤出情况,试验时先对橡胶支座施加垂直规划荷载,然后用千斤顶施加水平力,由专用的压力传感器记载水平力巨细,橡胶支座一发生滑动即止施加水平力,由此计算出橡胶支座的初始摩擦系数。
四氟滑板式橡胶支座的六个组成部分支座上侧钢板、支座下侧钢板、四氟滑板式橡胶支座、皮腔、不锈钢板、压板条。四氟滑板式橡胶支座上侧钢板上与梁底衔接,该钢板可以预埋在梁的支点处,也可以在梁架起时用环氧树脂与梁底粘接,钢板下面深为1mm的宽槽作嵌放不锈钢板之用。
梁底上钢板的平面标准,一般按支座与梁底标准相和谐。它是固定皮腔方位的上支点,它的移动促进不锈钢板一同位移。钢板厚度一般为10~16mm,梁如有纵坡可以出它来调度,使支座与钢板触摸平而坚持水平。
不锈钢板其上与支座上侧钢板宽槽符合,并用环氧树脂粘接,下与支座四氟乙烯外表触摸,梁的弹性位移是靠不锈钢板在支座四氟板外表来回移动,因而,一般是在支座就位架梁时安放。其目的是维护不锈钢板防止受伤锉毛,这样对削减四氟乙烯板的磨耗有利,并减小摩擦系数。
四氟滑板式橡胶支座由纯聚四氟乙烯板、橡胶和Q(R)235钢板三种不同资料硫化粘结而成。它系将一块平面标准与橡胶支座相同的聚四氟乙烯板材,运用特别的胶粘技能与橡胶粘结在一同。支座形变模量是根据梁的转角需求与支座高度及顺桥力向的宽度概括而定。
为了确保橡胶支座的施工质量,以及装置、调整、观察及更换支座的方便,不管是采用现浇梁法仍是预制梁法施工,不管是装置何种类型的橡胶支座,在墩台顶设置支承垫石的平面是有必要的。
支承垫石的平面尺寸巨细应能承受上部结构荷载为宜,一般长度与宽度应比橡胶支座大10cm左右,垫石高度应大于6cm,以确保从梁底到墩台顶面有足够的空间高度,用来安放千斤顶(或扁千斤顶),供支座调换时运用。
支承垫石内应布钢筋网,竖向钢筋与墩台内钢筋相连接。浇注垫石用的水泥标号不低于250号,垫石混凝土顶面应预先用水平尺规范,力求平坦而不光滑,支承垫石的顶面标高力求精确一致,尤其是一片梁一端安置两个支座时,此两上支承垫石顶面标高的水平差错要严格控制。
同一片梁的两个或四个支座的支承垫石顶面应处于同一平面内,避免产生偏压,初始剪切与不均匀受力现象,抗震型盆式橡胶支座包含固定支座和单向活动支座两种型式,和与之配套运用的还有双向活动支座。抗震盆式橡胶支座规格按JT391-1999要求分为31级。
