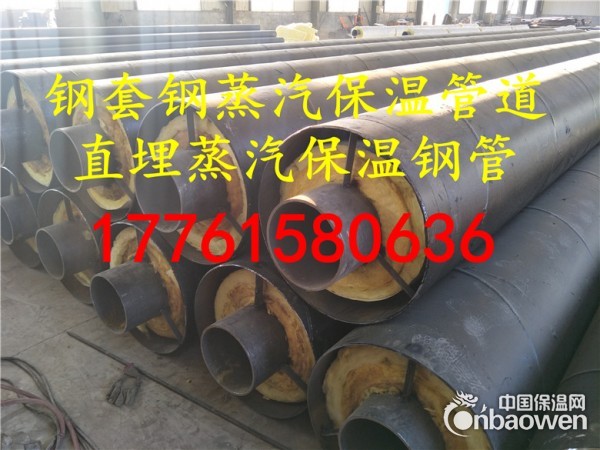

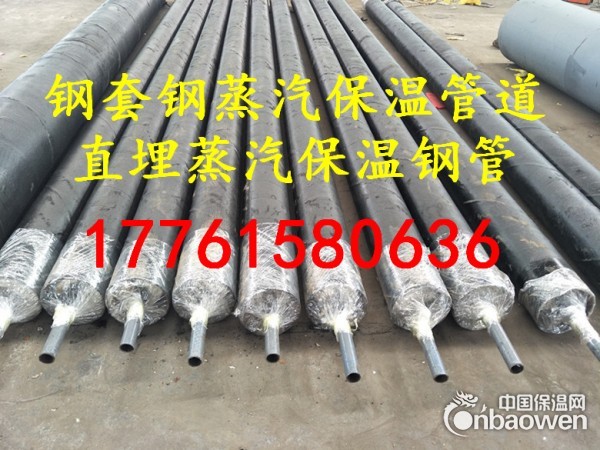

直埋钢套钢保温管道结构依据滑动方式不同分为：内滑动式与外滑动式两种。
1、内滑动式：保温结构由工作钢管、硅酸铝、减阻层、微孔硅酸钙、隔热层、不锈钢紧固钢带、铝箔反射层、聚氨酯保温层、外套钢管、外防腐层组成。
2、外滑动式：保温结构由工作钢管、玻璃棉保温隔热层、铝箔反射层、不锈钢紧固带、滑动导向支架、空气保温层、外护钢管、外防腐层组成。
直埋钢套钢保温管道结构机理
钢套钢直埋蒸汽保温管弯头 用钢套管外护，内作保温处理。根据管线设计时弯头的补偿量，相应加大外护套管的直径，以保证膨胀变形后，弯头部位仍有足够的保温厚度。保温材料也要作相应改变，选用高回弹软质保温材料。保温弯头也在预制厂做成保温预制件。 钢套钢直埋蒸汽保温管三通、异径管 三通、异径管一般用在蒸汽管干线的分支处，为用户提供热源的必须手段，在以上节点的处理上，我公司产品有独到的技术处理经验，可以为用户提供最优的建议，一般情况下，在三通或四通处，设置固定点，用以确保管线的稳定性，另外在支线上设置自然补偿来减小对干线的推力三通、异径管可进行现场保温，也可做成预制件，可根据设计给出的位移量，适当加大丁字钢外套，加大支管方向的保温厚度。
钢套钢蒸汽直埋保温管的热补偿采用优质波纹管补偿器，并将其装设在套管内，做成直埋形式，无须设置观察井，施工操作方便、工期短。 技术参数： 工作钢管 钢管类型：一般情况下DN150及以下管径采用无缝钢管，DN200及以上管径采用螺旋焊管 材 质：无缝管为20#钢，螺旋焊管为Q235B 执行标准：无缝钢管执行GB/T8163-1999标准，螺旋埋弧焊钢管执行标准、GB/T9711.1标准 钢套管 钢管类型：螺旋焊管 材 质：Q235B 执行标准：螺旋焊管SYT5037-2000 离心玻璃棉 密 度： ≥48㎏/m3 纤维平均直径： ≤8μm 渣球含量： ≤0.3% 含水率： ≤1% 不燃性： A级 腐蚀性： 无 导热系数（705℃）： ≤0.042W/（m.℃） 执行标准： GB13350 纤维缠绕增强玻璃钢 生产工艺： 纤维增强热固树脂管道缠绕工艺 增强材料： 无碱无捻玻璃纤维 树脂： 邻苯或间苯不饱和聚酯树脂 参照标准： 树脂耐温： 邻苯型70℃，间苯型100℃ 玻璃钢外护管密度： 环向弯曲模量： 轴向弯曲及拉伸模量： 泊松比： 0.25~0.4 热膨胀系数： 23.010-6(1/℃) 预制直埋钢套钢保温管道的节点处理： 钢套钢直埋蒸汽保温管疏水系统 疏水系统设置在补偿器的疏水口或者安装在尽量靠近内固定的地方，如果疏水系统设置在管道上，应先在管道上安装集水罐，然后用金属软管引出，上返至疏水操作井内列出两个分支管，一个为启动疏水，一个为经常性疏水。经常性疏水用热动力疏水阀控制，然后引入排水井或窨井，建议操作井与排水井分开，便于操作，避免发生危险。 阀门 蒸汽管道的阀门，推荐安装在阀门井内，以利于操作和维修。同时在安装阀门时，阀门两端的管道应加波纹帽对保温层进行密封，防止井内的水气进入到保温层内部。
生产方法：大口径螺旋焊管(双面埋弧螺旋焊管)是以带钢卷板为原材料,经常温挤压成型,以自动双丝双面埋弧焊工艺焊接而成的螺旋缝钢管.（1）原材料即带钢卷，焊丝，焊剂。在投入前都要经过严格的理化检验。 ??（2）带钢头尾对接，采用单丝或双丝埋弧焊接，在卷成钢管后采用自动埋弧焊补焊。 ??（3）成型前，带钢经过矫平、剪边、刨边，表面清理输送和予弯边处理。 ??（4）采用电接点压力表控制输送机两边压下油缸的压力，确保了带钢的平稳输送。 ??（5）采用外控或内控辊式成型。每批钢管头三根要进行严格的首检制度，检查焊缝的力学性能，化学成份，溶合状况，钢管表面质量以及经过无损探伤检验，确保制管工艺合格后，才能正式投入生产。 ??
（6）采用焊缝间隙控制装置来保证焊缝间隙满足焊接要求，管径，错边量和焊缝间隙都得到严格的控制。 ??（7）内焊和外焊均采用美国林肯电焊机进行单丝或双丝埋弧焊接，从而获得稳定的焊接规范。 ?（9）采用空气等离子切割机将钢管切成单根。焊完的焊缝均经过在线连续超声波自动伤仪检查，保证了100%的螺旋焊缝的无损检测覆盖率。若有缺陷，自动报警并喷涂标记，生产工人依此随时调整工艺参数，及时消除缺陷。 ??（10）切成单根钢管后，每批钢管头三根要进行严格的首检制度，检查焊缝的化学成份，溶合状况，钢管表面质量以及经过无损探伤检验，确保制管工艺合格。 ??（11）焊缝上有连续声波探伤标记的部位，经过手动超声波和X射线复查，如确有缺陷，经过修补后，再次经过无损检验，直到确认缺陷已经消除。 ??（12）带钢对焊焊缝及与螺旋焊缝相交的丁型接头的所在管，全部经过X射线电视或拍片检查。 ??（13）每根钢管经过静水压试验，压力采用径向密封。试验压力和时间都由钢管水压微机检测装置严格控制。
