桥梁伸缩缝：指的是为满足桥面变形的要求，通常在两梁端之间、梁端与桥台之间或桥梁的铰接位置上设置伸缩缝。要求伸缩缝在平行、垂直于桥梁轴线的两个方向，均能自由伸缩，牢固可靠，车辆行驶过时应平顺、无突跳与噪声；要能防止雨水和垃圾泥土渗入阻塞；安装、检查、养护、消除污物都要简易方便。在设置伸缩缝处，栏杆与桥面铺装都要断开。

桥梁伸缩缝的作用：在于调节由车辆荷载和桥梁建筑材料所引起的上部结构之间的位移和联结。斜交桥的伸缩装置一旦被破坏，将严重影响行车的速度、舒适性与安全，甚至造成行车。桥梁伸缩缝一般有对接式、钢制支承式、组合剪切式(板式)、模数支承式以及弹性装置。1]，对接式，对接式伸缩缝装置，根据其构造形式和受力特点的不同。

可分为填塞对接型和嵌固对接型两种。填塞对接型伸缩装置是以沥青、木板、麻絮、橡胶等材料填塞缝隙，伸缩体在任何情况下都处于受压状态。该类伸缩装置一般用于伸缩量在40mm以下的常规桥梁工程上，但已不多见。嵌固式对接伸缩缝装置利用不同形态的钢构件将不同形状的橡胶条(带)嵌牢固定，并以橡胶条(带)的拉压变形来吸收梁体的变形。

其伸缩体可以处于受压状态。也可以处于受拉状态。伸缩缝按照性能及安装方法可以分为：GQF-C型、GQF-Z型、GQF-L型、GQF-F型。其中GQF-MZL型数模式桥梁伸缩缝装置，是采用热轧整体成型的异型钢材设计的桥梁伸缩缝装置。GQF-C型、GQF-Z型、GQF-L型、GQF-F型伸缩缝装置适用于伸缩量80mm以下的的桥梁接缝。

GQF-MZL型伸缩缝装置是由边梁、中梁、横梁和连动机构组成的模数式桥梁伸缩缝装置，适用于伸缩量80mm-1200mm的大中跨度桥梁。GQF-C型，GQF-C型桥梁伸缩装置是适应我国公路桥梁建设的一种新型桥梁伸缩缝装置，GQF-C型桥梁伸缩装置采用整体热轧16Mn异型钢，

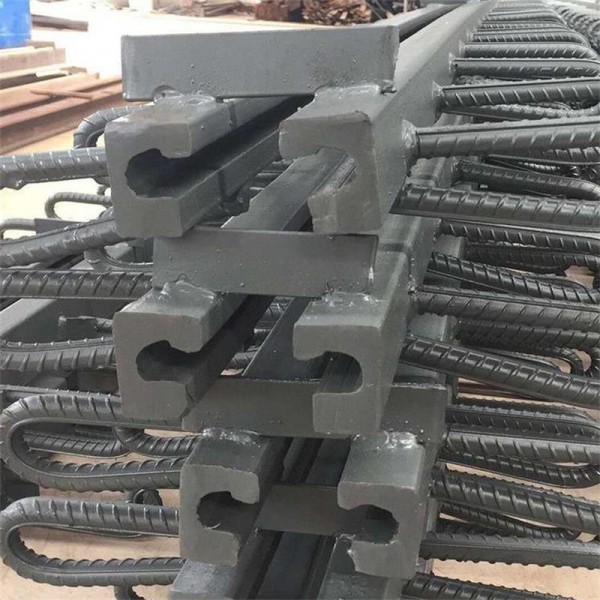

供应F型伸缩缝GQF-C型、GQF-Z型、GQF-F型、GQF-L型伸缩装置均是由两根边梁（C型、Z型、F型、L型热轧异型钢材）和橡胶密封带组成，其结构简单，安装方便，GQF-F型单组式桥梁伸缩缝，GQF-F型伸缩缝是中交公路规划设计院设计的一种新颖桥梁伸缩装置，产品适用于大流量交通地段的公路、城市桥梁、高架道路与立交工程。

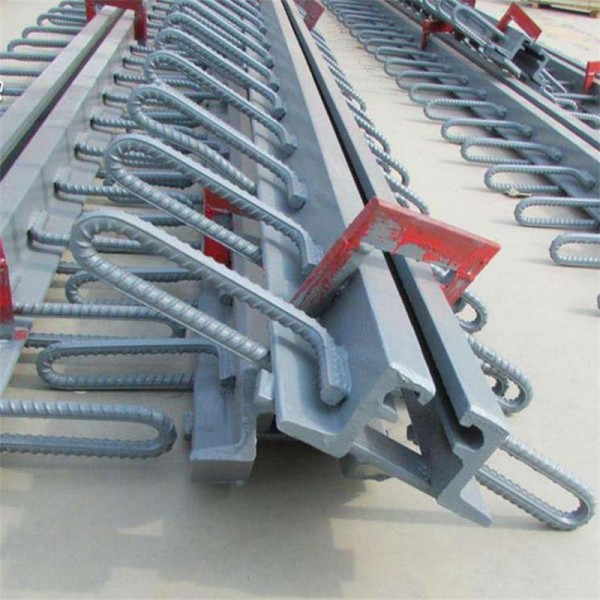

GQF-C型伸缩缝由一条整长的橡胶密封条，一组刚质边梁及锚固件组成。钢质边梁内侧带有能固定橡胶密封条的沟槽。焊固在钢梁外侧的锚固件，与梁端预埋钢筋相焊接，浇筑度混凝土过渡后，同梁体连接可靠，具有与桥面接合平顺，密封止水、伸缩灵活，行车平稳，使用寿命长的特点。使用于伸缩量0～80mm的桥梁。单组式伸缩缝主要材料：钢质边梁：采用16Mn的钢轧制。

部面呈c形。橡胶密封条：采用氯丁橡胶制造，具有良好的耐老化、耐挠性能。固锚件：有锚栓、锚环、锚板结构三种，设计可根据桥面板设计厚度选用，间距一般为20cm，本厂也可根据设计特定设计制造。选定伸缩缝规格尺寸选定伸缩缝的规格尺寸与使用寿命关系很大，在设计时应考虑足够的伸缩富余量。当桥梁位移方向与伸缩缝中心线正交时。

选用伸缩缝规格比较容易，但桥梁位移方向与伸缩缝中心斜交时，须分解成平行与垂直于中心线的两个矢量，选用伸缩缝规格取决于两个矢量当中的一个。与接缝平行的矢量：s，与接缝垂直的矢量，Lr=△Lr.sinβ式中：表示桥梁位移的总变形量；为位移方向与接缝方向的交角β=4Lr是选用伸缩缝规格的依据，Lp的变形一般由橡胶密封条的水平错动老完成。

对伸缩缝的选用无太大的影响。例：设计桥梁沿结构中心线位移95mm，伸缩缝与其斜交4按公式计算△Lr=73mm，Lp=61mm选用本型的伸缩缝是适用的。同时要注意，胶条以中部为准，水平错动量在前后两个方向都是不应超过40mm，如计算中发现有过量错动，须选用更大规格的伸缩缝。设计时，如带有人行道，防撞墙结构的。

必须将设计角度，尺寸数据提供给本厂，便于工厂按设计要求整体制造。供应F型伸缩缝，面向全国销售、F型桥梁伸缩缝是公路桥梁橡胶伸缩装置桥梁上部结构的组成部分,它适应桥梁由于温度变化及其它原因而产生的位移，桥梁伸缩装置尽管只占桥梁总造价的很少一部分，但损坏后所造成的后果是惨重的。因此选用性能优越桥梁伸缩装置至关重要。

利用橡胶的高弹性来适应温度变化时桥梁所产生的变形，具有防水防尘、噪音小、重量轻、造价低、安装方便、车辆行驶性能好等多方面的优点。它的缺点是：伸缩体易损坏，尽管这样仍被广泛应用于交通量不大的中小桥梁上。F型桥梁伸缩装置的性能特点:F-80型桥梁伸缩缝为当今流行的公路桥梁伸缩装置，是我公司和科学研究院于九十年代初共同研制的一种新产品。

该桥梁伸缩装置采用斜向支承的方式，用特制型钢与橡胶密封条相结合，具有位移具大，伸缩均匀，伸缩阻力小，行车平稳，无噪音，防水性好，使用寿命长等优点。F型桥梁伸缩缝的位移量为0～80mm，F-80型桥梁伸缩装置的执行标准:JT/T，F-80型桥梁伸缩装置的边梁“F”型钢采用攀钢生产含有钒钛稀 土合金的Q345D钢坯整体热轧而成。

力学性能符合GB/T1591的规定，F-80型桥梁伸缩装置的密封胶条采用氯丁橡胶微波硫化而成，GQF-E型伸缩缝，GQF-E型伸缩缝是中交公路规划设计院设计的一种新颖桥梁伸缩装置，产品适用于大流量交通地段的公路、城市桥梁、高架道路与立交工程。GQF-C型伸缩缝由一条整长的橡胶密封条，一组刚质边梁及锚固件组成。

钢质边梁内侧带有能固定橡胶密封条的沟槽。焊固在钢梁外侧的锚固件，与梁端预埋钢筋相焊接，浇筑度混凝土过渡后，同梁体连接可靠，具有与桥面接合平顺，密封止水、伸缩灵活，行车平稳，使用寿命长的特点。使用于伸缩量0～80mm的桥梁。单组式伸缩缝主要材料：钢质边梁：采用16Mn的钢轧制，部面呈c形。橡胶密封条：采用氯丁橡胶制造。

具有良好的耐老化、耐挠性能。固锚件：有锚栓、锚环、锚板结构三种，设计可根据桥面板设计厚度选用，间距一般为20cm，本厂也可根据设计特定设计制造。选定伸缩缝规格尺寸选定伸缩缝的规格尺寸与使用寿命关系很大，在设计时应考虑足够的伸缩富余量。当桥梁位移方向与伸缩缝中心线正交时，选用伸缩缝规格比较容易，但桥梁位移方向与伸缩缝中心斜交时。

须分解成平行与垂直于中心线的两个矢量，选用伸缩缝规格取决于两个矢量当中的一个。与接缝平行的矢量：s，与接缝垂直的矢量，Lr=△Lr.sinβ式中：表示桥梁位移的总变形量；为位移方向与接缝方向的交角β=4Lr是选用伸缩缝规格的依据，Lp的变形一般由橡胶密封条的水平错动老完成，对伸缩缝的选用无太大的影响。

例：设计桥梁沿结构中心线位移95mm，伸缩缝与其斜交4按公式计算△Lr=73mm，Lp=61mm选用本型的伸缩缝是适用的。同时要注意，胶条以中部为准，水平错动量在前后两个方向都是不应超过40mm，如计算中发现有过量错动，须选用更大规格的伸缩缝。设计时，如带有人行道，防撞墙结构的，必须将设计角度，尺寸数据提供给本厂。

便于工厂按设计要求整体制造。GQF-E型伸缩缝是在本厂制造并组装，若整条伸缩缝超长不能运输或工程需分段施工，需在现场焊接一体后，再组装橡胶密封条。伸缩缝预留槽口、在浇筑拟安装伸缩缝的梁体、桥台时，在端部预留符合安装尺寸的槽口、推荐尺寸见表表1 单位mm固锚件型式 槽口宽度（b） 槽口深度（h）锚栓，350 80∽12锚环。

350 80∽12锚板，35注：设计另定，预埋钢筋设置：在浇筑梁体或桥台时，应设置预埋钢筋。预埋深度不小于50cm，并与梁体、桥台内结构钢筋连接一体；间距尺寸为20cm应和伸缩缝锚固件保持一致。梁端间隙应不小于梁体伸长度，在预制、现浇或吊装时由设计根据当地气温确定。调节伸缩缝定位尺寸“J，根据安装时气温计算正确。

调节后，琐紧定位压板。用发泡塑料板嵌入梁端间隙内，其上部与伸缩缝钢梁内侧密合，尽量达到密封，防止浇筑混凝土时出现漏浆、空洞。单组式桥梁伸缩缝安装，伸缩缝吊装就位，检查其中线线与梁缝中心线是否重合，其顶面与路面标高是否一致，及时进行调整。将预娩钢筋和伸缩缝锚固件焊接牢固，再横穿 12或 16水平钢筋。立即拆除伸缩缝定位压板。

錾去定位螺丝，并用角向砂轮磨去焊疤，补上油漆。用胶粘纸带或木板密封伸缩缝顶面缝口，在槽口部位即浇筑50混凝土；用插入式，充分振捣密实。抹平混凝土过度段表面。用直尺检查伸缩缝顶面、过度段，应尽量与路面。如果伸缩缝产生局部变形、穿孔或破裂怎样维修,应制定校正、加固或更换方案，经批准后实施。处理时应注意桥梁伸缩缝的施工顺序。

保持桥梁结构受力状况维持在允许范围。桥梁伸缩缝的损伤容许限度超过表规定时，应及时进行校正、加固或更换。伸缩缝钢结构杆件产生局部变形、穿孔或破裂削弱断面，应制定校正、加固或更换方案，经批准后实施。处理时应注意施工顺序，保持桥梁结构受力状况维持在允许范围。桥梁伸缩缝钢结构构件的损伤容许限度超过表15的规定时。

应及时进行校正、加固或更换。保持公路梁伸缩缝的清洁，清除伸缩缝表面污垢。保持钢筋焊接的正常状态。对有损伤裂缝伸缩缝的螺栓，应经常观察其发展情况，记录位置、数量，以备查找。对于伸缩缝的结构应保证接合部件间的紧密，松动的螺栓应及时拧紧，螺栓必须按设计要求施加施工预应力，其施力误差应控制在设计值的10%以内。

钢筋应符合标准《钢结构用螺栓》GB/T 1228～1231—1991的规定，并应附有出厂合格证。松动和损坏的铆钉予以更换，更换过的铆钉（或螺拴）应涂上与桥梁结构不同的颜色，并将其位置、数量作好记录存档。对于伸缩缝的焊缝处有裂纹或表面脱落的焊接连接构件，应仔细观察，标明位置，并采取必要的补焊、更换或其他措施。

经更换过的铆钉、应对相应部位进行涂刷油漆或涂抹油脂防腐。对局部弯曲或扭曲的杆件进行。防止钢梁杆件锈蚀，定期进行防腐处理。注意经常清除节点和缝隙部位的积水，清除腐蚀介质，避免产生锈蚀。如何确保桥梁伸缩装置工程进度、工期按时完成,我们就必须制订严密的工程进度计划及保证措施。对于桥梁伸缩缝质量目标工程质量达到或行业规定的桥梁伸缩缝施工标准。

工程质量达到设计要求和合同规定的桥梁伸缩缝标准。桥梁伸缩缝工期目标根据工期要求，集中人力、财力、物力确保工期不延误，在正常施工条件下按施工计划完成该项工程施工任务。桥梁伸缩缝安全目标防止重伤、杜绝，达到无重大、无重大机械、无火灾、无食物中等“四无”要求。做好人员与施工设备的投入关：工程开工后，工区即组织人员及主要机械进场。

选择好临时施工场地和材料库存场地，搞好水、电、路三通，以确保各分项工程顺利进行，并确保材料补给渠道畅通。严格按照伸缩缝施工标准下达的维修安排，及时进行修复施工，保证在合同规定时限内完成破损伸缩缝的改造，如遇恶劣天气无常施工，则做好破损伸缩缝的应急处理。加强伸缩缝安装工程计划管理：详细编制伸缩缝改造工程施工进度计划。

并用文字和图表表示编制依据、工程特点、施工方法、工艺流程、材料设备和劳力安排、施工质量和安全保证措施等内容，各项工作按计划的要求进行，做到有条不紊。对于安装好的模数式桥梁伸缩缝的桥面的水泥砼配合比时加入早强剂，使能够满足在内混凝土强度达到设计强度的80%，保证畅通，适应高速公路养护的特点。当工程的实际进度不能按照计划完工时。

工区将人力、机械设备的投入，确保施工工期。模数式桥梁伸缩缝采用整体成型的异型钢材，由边梁、中梁、横梁、位移控制系统、密封橡胶带等构件组成；承重结构和位移控制系统分开，两者受力互不干扰，分工明期，既保受力安全，又能达致到们移均匀；改变了过去通常采用的每根中梁分别支承在两个横梁上的做法，使所有中梁在一个位移控制箱内支承在同一根垂直横梁上。克服了斜向支座式伸缩缝要求加工和组装精度相当高的苛刻条件，以及四连杆结构极易出现自锁现象而影响伸缩和不易保证位移均匀的弊病；各连接处均采用既能转动又能滑动结构，对弯、坡、斜、宽桥梁适应能力强，
