- 型号：
- HFM
一、概述

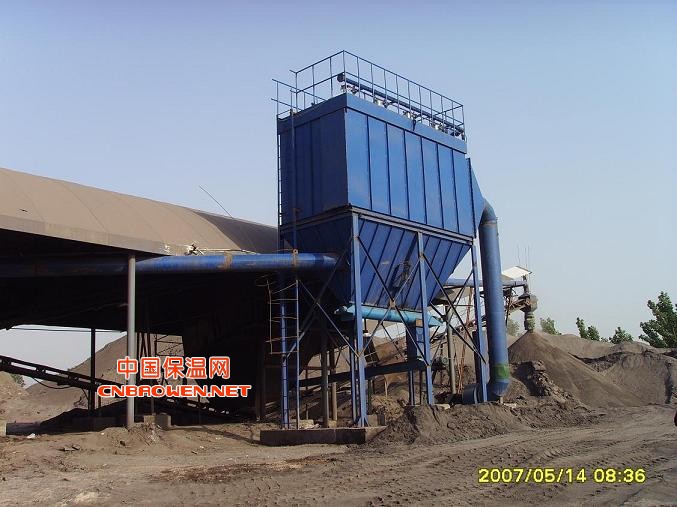

HFM型分箱脉冲袋式除尘器是我公司在国外先进技术的基础上，自主研制开发的高效袋式除尘器。它综合了分室反吹和喷吹脉冲清灰等诸类除尘器的优点，克服了分室反吹清灰强度不够、喷吹脉冲清灰与过滤同时进行“再吸附”的缺点，采用高能离线清灰方式，具有清灰能量大、清灰效果好、系统阻力低、滤袋使用寿命长、除尘效率高等特点，广泛应用于水泥企业的磨机、破碎、包装、库顶、配料等系统的除尘。它不仅能净化一般的含尘气体，还能处理高浓度（高达1300g/Nm3）的含尘气体，可直接作为立式磨、0-sepa选粉机等的成品回收的工艺设备。除水泥工业外，它也可用于粮食、轻工、矿山、电力、化工、冶金等行业的除尘。
二、性能特点
1、离线脉冲清灰、除尘效率高达99.99%以上，粉尘无二次吸附，特别适用于高浓度的烟气处理，可直接作为高浓度的产品收集工艺设备；
2、高品质滤料的使用，能适应各种工况；
3、PLC智能控制，操作精确、简便、可靠‘
4、气箱式结构，模块化制作，便于安装；
5、先进的均风设计，降低了除尘器的运行阻力。
三、技术参数表
HFM型分箱脉冲袋式除尘器技术参数表（一）
|
型号规格
技术参数
|
HFM32系列
|
HFM64系列
|
|||||||||
|
-3
|
-4
|
-5
|
-6
|
-4
|
-5
|
-6
|
-7
|
||||
|
处理风量（m3/h）
|
6690
|
8930
|
11160
|
13390
|
17800
|
22300
|
26700
|
31200
|
|||
|
总过滤面积（m2）
|
93
|
124
|
155
|
186
|
248
|
310
|
372
|
434
|
|||
|
净过滤面积（m2）
|
62
|
93
|
124
|
155
|
186
|
248
|
310
|
372
|
|||
|
收尘室数（个）
|
3
|
4
|
5
|
6
|
4
|
5
|
6
|
7
|
|||
|
每室袋数（条）
|
32
|
64
|
|||||||||
|
滤袋总数（条）
|
69
|
128
|
160
|
192
|
256
|
320
|
384
|
448
|
|||
|
脉冲阀数量（个）
|
3
|
4
|
5
|
6
|
4
|
5
|
6
|
7
|
|||
|
脉冲阀的规格（英寸）
|
1 1/2
|
2
|
|||||||||
|
滤袋规格（mm）
|
φ130×2450
|
||||||||||
|
滤袋材质
|
根据烟气性质选用
|
||||||||||
|
过滤风速（m/min）
|
1.2～2.0（根据不同的扬尘点选取不同的净化过滤风速）
|
||||||||||
|
承受负压（Pa）
|
≤6000
|
||||||||||
|
除尘器阻力（Pa）
|
1200～1700
|
||||||||||
|
漏风率（%）
|
≤5
|
||||||||||
|
收尘效率（%）
|
＞99.99
|
||||||||||
|
入口气体含尘浓度
（g/m3）
|
<1000
|
||||||||||
|
出口气体含尘浓度
（mg/m3）
|
符合国家及地方环保要求
|
||||||||||
|
喷吹压力（MPa）
|
0.5～0.7
|
||||||||||
|
压缩空气耗量
（Nm3/min）
|
0.27
|
0.37
|
0.46
|
0.55
|
1.2
|
1.5
|
1.8
|
2.1
|
|||
|
空气压缩机推荐型号
|
根据企业供气情况确定（需方自备）
|
||||||||||
|
锁风装置
|
根据工艺情况需要确定
|
||||||||||
|
螺旋输送机
|
无
|
||||||||||
|
保温面积（m2）
|
26.5
|
36.5
|
41
|
48.5
|
70
|
94
|
118
|
142
|
|||
|
设备总重（t）
|
2.4
|
3.4
|
4.4
|
5.4
|
70
|
94
|
118
|
142
|
|||
HFM型分箱脉冲袋式除尘器技术参数表（二）
|
型号规格
技术参数
|
HFM96单系列
|
HFM96双系列
|
||||||||||||||||||||||||
|
-5
|
-6
|
-7
|
-8
|
-9
|
-2×5
|
-2×6
|
-2×7
|
-2×8
|
-2×9
|
-2×10
|
||||||||||||||||
|
处理风量（m3/h）
|
33400
|
40100
|
46800
|
53510
|
60100
|
66900
|
80700
|
94100
|
107600
|
121000
|
135700
|
|||||||||||||||
|
总过滤面积（m2）
|
465
|
557
|
650
|
744
|
836
|
929
|
1121
|
1308
|
1494
|
1661
|
1868
|
|||||||||||||||
|
净过滤面积（m2）
|
372
|
465
|
557
|
651
|
744
|
836
|
1028
|
1215
|
1401
|
1558
|
1775
|
|||||||||||||||
|
收尘室数（个）
|
5
|
6
|
7
|
8
|
9
|
10
|
12
|
14
|
16
|
18
|
20
|
|||||||||||||||
|
每室袋数（条）
|
96
|
|||||||||||||||||||||||||
|
滤袋总数（条）
|
480
|
576
|
672
|
768
|
864
|
960
|
1152
|
1344
|
1536
|
1728
|
1920
|
|||||||||||||||
|
脉冲阀数量（个）
|
5
|
6
|
7
|
8
|
9
|
10
|
12
|
14
|
16
|
18
|
20
|
|||||||||||||||
|
脉冲阀的规格（英寸）
|
2 1/2
|
|||||||||||||||||||||||||
|
滤袋规格（mm）
|
φ130×2450
|
|||||||||||||||||||||||||
|
滤袋材质
|
根据烟气性质选用
|
|||||||||||||||||||||||||
|
过滤风速（m/min）
|
1.2～2.0（根据不同的扬尘点选取不同的净化过滤风速）
|
|||||||||||||||||||||||||
|
承受负压（Pa）
|
≤6000
|
|||||||||||||||||||||||||
|
除尘器阻力（Pa）
|
1200～1700
|
|||||||||||||||||||||||||
|
漏风率（%）
|
≤5
|
|||||||||||||||||||||||||
|
收尘效率（%）
|
＞99.99
|
|||||||||||||||||||||||||
|
入口气体含尘浓度
（g/m3）
|
<1000
|
|||||||||||||||||||||||||
|
出口气体含尘浓度
（mg/m3）
|
符合国家及地方环保要求
|
|||||||||||||||||||||||||
|
喷吹压力（MPa）
|
0.5～0.7
|
|||||||||||||||||||||||||
|
压缩空气耗量
（Nm3/min）
|
1.5
|
1.8
|
2.1
|
2.4
|
2.7
|
3.0
|
3.4
|
4.2
|
4.8
|
5.4
|
6.0
|
|||||||||||||||
|
空气压缩机推荐型号
|
根据企业供气情况确定（需方自备）
|
|||||||||||||||||||||||||
|
锁风装置
|
根据工艺情况需要确定
|
|||||||||||||||||||||||||
|
螺旋输送机
|
根据工艺情况需要确定
|
|||||||||||||||||||||||||
|
保温面积（m2）
|
120
|
130
|
140
|
150
|
160
|
175
|
210
|
245
|
280
|
315
|
350
|
|||||||||||||||
|
设备总重（t）
|
10.1
|
12.4
|
14.1
|
15.7
|
17.7
|
21.0
|
25.2
|
29.4
|
33.6
|
37.8
|
42.0
|
|||||||||||||||
HFM型分箱脉冲袋式除尘器技术参数表（三）
|
型号规格
技术参数
|
HFM128双系列
|
|||||||||||
|
2×6
|
2×7
|
2×8
|
2×9
|
2×10
|
2×11
|
2×12
|
||||||
|
处理风量（m3/h）
|
134600
|
157000
|
179400
|
201900
|
224300
|
247600
|
270000
|
|||||
|
总过滤面积（m2）
|
1869
|
2181
|
2492
|
2804
|
3115
|
3427
|
3739
|
|||||
|
净过滤面积（m2）
|
1713
|
2025
|
2336
|
2648
|
2959
|
3271
|
3583
|
|||||
|
收尘室数（个）
|
12
|
14
|
16
|
18
|
20
|
22
|
24
|
|||||
|
每室袋数（条）
|
128
|
|||||||||||
|
滤袋总数（条）
|
1536
|
1792
|
2048
|
2304
|
2560
|
2816
|
3072
|
|||||
|
脉冲阀数量（个）
|
24
|
28
|
32
|
36
|
40
|
44
|
48
|
|||||
|
脉冲阀的规格（英寸）
|
2 1/2
|
|||||||||||
|
滤袋规格（mm）
|
φ130×3060
|
|||||||||||
|
滤袋材质
|
根据烟气性质选用
|
|||||||||||
|
过滤风速（m/min）
|
1.2～2.0（根据不同的扬尘点选取不同的净化过滤风速参见附表）
|
|||||||||||
|
承受负压（Pa）
|
≤6000
|
|||||||||||
|
除尘器阻力（Pa）
|
1200～1700
|
|||||||||||
|
漏风率（%）
|
≤5
|
|||||||||||
|
收尘效率（%）
|
＞99.99
|
|||||||||||
|
入口气体含尘浓度（g/m3）
|
<1000
|
|||||||||||
|
出口气体含尘浓度（mg/m3）
|
符合国家及地方环保要求
|
|||||||||||
|
喷吹压力（MPa）
|
0.5～0.7
|
|||||||||||
|
压缩空气耗量（Nm3/min）
|
7.0
|
8.3
|
9.5
|
10.7
|
12
|
13.1
|
||||||
|
空气压缩机推荐型号
|
根据企业供气情况确定（需方自备）
|
|||||||||||
|
锁风装置
|
根据工艺情况需要确定
|
|||||||||||
|
螺旋输送机
|
根据工艺情况需要确定
|
|||||||||||
|
保温面积（m2）
|
232
|
247
|
262
|
277
|
292
|
307
|
||||||
|
设备总重（t）
|
36.6
|
43.9
|
50.0
|
55.4
|
60.0
|
65.4
|
||||||
