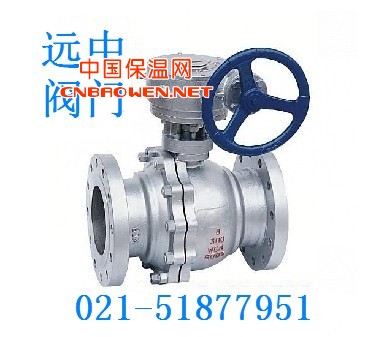

蜗轮法兰连接浮动球阀Q341F
蜗轮连接法兰球阀的详细资料：

又称为球阀,软密封球阀,国际软密封球阀

蜗轮连接法兰球阀适用介质:水、气、油品、天然气和酸碳腐蚀性介质.适用温度:196-350℃ 驱动方式:手动、气动、电动、波动等.公称通径:DN15-250mm　1/2″-10″ 球阀,软密封球阀,国际软密封球阀

蜗轮连接法兰球阀主要零件及材质
序号NO.
 零件名称
 材质

GB
 ASTM

1
 阀体
 WCB
 A216-WCB

2
 密封圈
 PTFE
 PTFE

3
 球体
 1Cr18Ni9Ti
 SS304

4
 螺母
 35
 A194-2H

5
 螺柱
 35CrMoA
 A193-B7

6
 石体
 WCB
 A216-WCB

7
 垫片
 柔性石墨+不锈钢
 B12.10-304/F.G

8
 填料
 PTFE
 PTFE

9
 填料压盖
 WCB
 A216-WCB

0
 定位片
 25
 A105

11
 挡圈
 65Mn
 AISI 1066

12
 手柄
 K33
 A47-667 Gr.32510

13
 阀杆
 1Cr33
 A276-410

14
 螺钉
 35
 A193-B7

15
 止推垫片
 PTFE
 PTFE


蜗轮连接法兰球阀技术规范
设计依据
 国标系列
 美标系列

设计标准
 GB/T12237
 AP16D
 ANSI B16.34

法兰连接结构长度
 GB/T12221
 AP16D
 ANSI B16.10

结构长度(焊接)
 GB/T15188.1
 AP16D
 ANSI B16.10

连接法兰
 GB/T9113
JB/T79
Hg20592
 ANSI B16.5、B16.47

对焊端
 GB/T12224
 ASNI B16.25

试验和检验
 GB/T9092
 AP16D
 AP1598


蜗轮连接法兰球阀试验压力
压力等级
 试验压力(MPa)

公称压力(PN)
 磅级(Class)
 壳体试验
 密封试验

1.0
 -
 1.5
 1.1

1.6
 -
 2.5
 1.76

2.5
 -
 3.8
 2.75

4.0
 -
 6.0
 4.4

6.4
 -
 9.6
 7.04

-
 150
 3.0
 2.2

-
 300
 7.6
 5.6

-
 600
 15.0
 11.0

-
 10K
 2.4
 1.5

-
 20K
 5.8
 4.0


四、PN1.6MPa蜗轮连接法兰球阀主要连接尺寸及重量
公称通径DN
 15
 20
 25
 32
 40
 50
 65
 80
 100
 125
 150
 200

L
 130
 140
 150
 165
 180
 200
 220
 250
 280
 320
 360
 400

H
 59
 63
 75
 85
 95
 107
 140
 152
 178
 252
 272
 342

W
 130
 130
 160
 180
 230
 230
 400
 400
 650
 1050
 1050
 1410

Wt(㎏)
 2.5
 3
 5
 6
 7
 10
 15
 19
 33
 58
 93
 160


五、PN2.5MPa蜗轮连接法兰球阀主要连接尺寸及重量
公称通径DN
 15
 20
 25
 32
 40
 50
 65
 80
 100
 125
 150
 200

L
 130
 140
 150
 165
 180
 200
 220
 250
 320
 400
 400
 550

H
 59
 63
 75
 97
 107
 142
 152
 178
 252
 272
 342
 345

W
 130
 130
 160
 230
 230
 400
 400
 700
 1100
 1100
 1500
 1500

Wt(Kg)














六、PN4.0MP蜗轮连接法兰球阀主要连接尺寸及重量
公称通径DN
 15
 20
 25
 32
 40
 50
 65
 80
 100
 125
 150
 200

L
 130
 140
 150
 180
 200
 220
 250
 280
 320
 400
 400
 550

H
 59
 63
 75
 97
 107
 142
 152
 178
 252
 272
 342
 345

W
 130
 130
 160
 230
 230
 400
 400
 700
 1000
 1100
 1500
 1800

Wt(Kg)














七、PN6.4MPa蜗轮连接法兰球阀主要连接尺寸及重量
公称通径DN
 15
 20
 25
 32
 40
 50
 65
 80
 100
 125
 150
 200

L
 165
 190
 216
 229
 241
 292
 330
 356
 432
 408
 559
 660

H
 59
 63
 75
 97
 107
 142
 152
 178
 252
 272
 305
 398

W
 130
 130
 160
 230
 230
 400
 400
 700
 1000
 1100
 1500
 1800

Wt(Kg)














八、PN10.0MPa蜗轮连接法兰球阀主要连接尺寸及重量
公称通径DN
 15
 20
 25
 32
 40
 50
 65
 80
 100
 125
 150
 200

L
 165
 190
 216
 229
 241
 292
 330
 356
 432
 508
 559
 660

H
 59
 63
 75
 97
 107
 142
 152
 178
 252
 272
 305
 398

W
 130
 130
 160
 230
 230
 400
 400
 700
 1000
 1100
 1500
 1800
