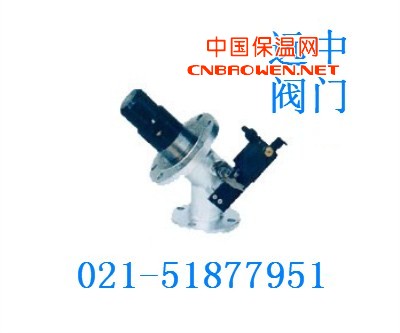

液化石油气、液氨紧急切断阀是一种安全保护阀，同槽车及贮罐主要气液相接口所装设的快速闭止阀门，可在现场和一定距离之外借助液压，气压机械实现快速关闭。当外界发生火灾等原因使环境温度升高至规定范围时，借助易熔件，阀们能快速自动关闭，起安全保护作用。本阀安装于固定式及移动式贮罐及槽车，作为紧急切断和防止事故过流切断用的安全装置。
一、产品型号规格
QGJ43F-25 25P 、 QGY43F-25 25P、DN25~50 A/BQGJ43F-25 、 A/BQGY43F-25、DN25~50
A：液氨 B：丙烯
A：液氨 B：丙烯
二、型号编制方法
|
类型 |
代号 |
|
单纯紧急切断阀 |
QD |
|
紧急切断阀与过流限制阀组合 |
QG |
|
紧急切断阀过流限制阀和截止阀组合 |
QGJ |
|
紧急切断阀过流限制阀和球阀组合 |
QGQ |
|
传动方式 |
代号 |
|
液压 |
Y |
|
机械 |
J |
|
气动 |
Q |
|
连接形式 |
代号 |
安装方式 |
代号 |
阀体形式 |
代号 |
阀座密封面材料 |
代号 |
|
法兰 |
4 |
内置 |
1 |
直通 |
1 |
尼龙塑料 |
N |
|
快速接头 |
5 |
外置 |
2 |
角式 |
2 |
氟塑料 |
F |
|
合金钢 |
H |
三、主要外形尺寸与连接尺寸
|
DN |
H |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
重量 |
|
（mm） |
||||||||
|
25 |
295 |
320 |
75 |
145 |
100 |
110 |
147 |
8.502 |
|
50 |
372 |
320 |
97 |
165 |
114 |
153 |
153 |
16.844 |
|
DN |
出口法兰尺寸（mm） |
入口法兰尺寸（mm） |
||||||||||||||||
|
N |
D |
D1 |
D2 |
D3 |
b |
f |
f1 |
z-d |
N′ |
D′ |
D1′ |
D2′ |
D3′ |
b′ |
f′ |
f1′ |
z′-d′ |
|
|
25 |
25 |
115 |
85 |
65 |
58 |
15 |
2 |
4 |
4-14 |
50 |
160 |
125 |
100 |
87 |
20 |
3 |
4 |
4-18 |
|
50 |
50 |
160 |
125 |
100 |
88 |
20 |
3 |
4 |
4-18 |
80 |
195 |
160 |
135 |
120 |
22 |
3 |
4 |
8-18 |
注：可根据用户要求生产无过流的汽车用紧急切断阀。
