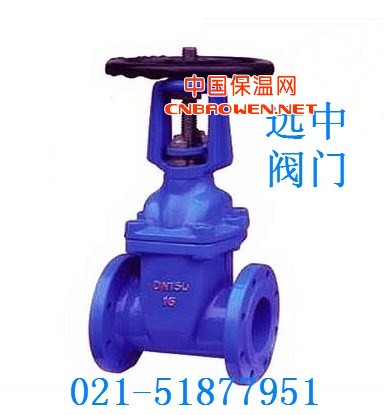

明杆弹性座封闸阀RRHX
型号： RRHX 口径： 50～400mm
压力： 1.0～2.5MPa  材质： 铸钢、铸铁、不锈钢

一、产品概述

　　明杆弹性座封闸阀，除具有弹性座封闸阀的优点之外,并可以较直观阀门开度,启闭迅速可靠,故常应用消防及工业系统.一般安装于距地面较高位置.

二、主要零部件材料

名 称 材 质
阀 体 灰 铸 铁、球 墨 铸 铁、铸 钢
闸 板 球 墨 铸 铁 +三 元 乙　丙　或　丁　腈　橡　胶
中 口 垫 丁 腈 橡 胶、三 元 乙　丙　
密 封 圈 丁 腈 橡 胶
支 架 灰 铸 铁、球 墨 铸 铁、铸 钢
阀 杆 不 锈 钢
螺 栓 不 锈 钢
压 盖 球 墨 铸 铁、铸 钢
阀　杆　螺　母 铜　合　金
手 轮 （传 动 帽） 可 锻 铸 铁

三、主要技术参数

公称压力：1.0～2.5MPa 工作温度：0～80℃　　　　　法兰标准：GB/T 17241.6 GB9113

公称通经：50～400mm　　　　适用介质：水、油、气等　　　试验标准：GB13927 AP1598

四、主要外形连接尺寸

DN 50 65 80 100 125 150 200 250 300 350 400
L 178 190 203 229 254 267 292 330 356 381 406
HA 322 332 350 420 581 581 736 882 1009 1300 1380
HC 374 398 429 524 721 736 942 1031 1117 1655 1805
