槽式输送机

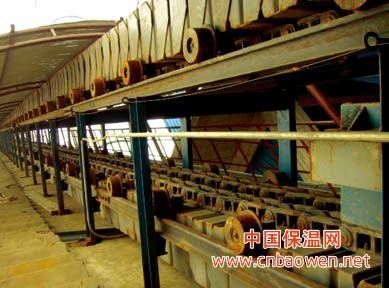

SCD630X119m熟料槽式输送机
技术参数：
规格：SCD630X119m
输送物料：水泥熟料
物料容重:1.45t/m3
输送能力:120t/h
宽度：630mm
输送速度：0.311m/s
倾角：10°
提升高度：   mm
水平投影：   mm
技术文本
输送能力:120t/h    输送物料:水泥熟料    容重:1.45 t/m3
速度(额定能力下):0.311m/s
水平中心距离mm      垂直中心距离mm
角度:10°弯弧半径:20000mm
输送物料最大尺寸:25 mm (90%)
输送物料温度:正常120 oC，最大200 oC
料槽:槽式      板厚:5 mm     料槽宽度: 630mm
链型式(描述):精模锻造链   链节距:250mm    材料:40Cr热锻钢
滚轮:
 轴承类型:60207    滚轮间距:1000mm
头尾轮:
头尾轮扇叶材料(描述) :40Cr锻造
头尾轮轮毂材料:ZG42SiMn
张紧装置
    型式:弹簧丝杠    位置:尾部
传动装置:
电动机型号: Y250M-4    额定功率:55 kW   转速:1480r/min    电压: 380V, AC    频率:50Hz
减速机:M4PSF80-250(带逆止器)SEW   减速比:250    频率:50Hz   额定功率:89.5kW
减速机与传动轴联轴器
 类型ZL14    公称转矩:125000N.    减速机与电机联轴器类型YOX450     传递功率46-80kW
拉绳开关:HFKLT2-II
速度监测器 :LJ24A3-8-J/EZ
 设备总重:96000 kg
SCD630X119m熟料槽式输送机供货范围
序号       设备及部件名称      型号规格        数量               生产单位
1        熟料输送机本体    SCD630×119m         1套         江苏天鹏机电制造有限公司
a        头部装置                               1套         江苏天鹏机电制造有限公司
b        尾部装置                               1套         江苏天鹏机电制造有限公司
c        运行部分                               1套         江苏天鹏机电制造有限公司
d        轨道、支架、地脚螺栓等                 1套         江苏天鹏机电制造有限公司
e        接料部分                               1套         江苏天鹏机电制造有限公司
2       减速机          M4PSF80-250(带逆止器)   1台           SEW传动设备有限公司
3       电动机          Y250M－4  55kW          1台         西门子电机(中国)有限公司
4       液力偶合器      YOX450                  1台        上海交大南洋机电科技有限公司
5       拉绳开关        HFKLT2-Ⅱ               6件        上海响泰自动化设备有限公司
6       速度监测      LJ24A3-8-J/EZ             1件        上海响泰自动化设备有限公司
7       联轴器         ZL14                     1台         江苏天鹏机电制造有限公司
