离心玻璃棉是将处于熔融状态的玻璃用离心喷吹法工艺进行纤维化喷涂热固性树脂制成的丝状材料，再经过热固化深加工处理，可制成具有多种用途的系列产品。它具有阻燃、无毒、耐腐蚀、容重小、导热系数低、化学稳定性强、吸湿率低、憎水性好等诸多优点，是目前公认的性能最优越的保温、隔热、吸音材料，具有十分广泛的用途。用该材料制成的板、毡、管已大量用于建筑、化工、电子、电力、冶金、能源、交通等领域的保温隔热、吸声降噪，效果十分显著。
由于离心玻璃棉质地柔软、纤维微细，施工中不会刺激皮肤，因而深受施工单位欢迎，成为保温隔热的首选产品。
产品用途
玻璃棉毡、吸音棉毡是一种理想的吸音及保温隔热的材料，广泛用于房屋墙体、船舶机舱隔热；计算机房、冷藏库恒温；各种发电机房、泵房的降噪；音响柜、音响调整等。
吸音系数：
玻璃棉毡、吸音棉毡作吸音材料使用时，在其背后留着空气层或表面粘贴装饰材料。在空气层厚度为100-150mm范围内，空气层越厚，中、低音域的吸音率越高，如空气加厚到300mm，有效吸音率范围就扩大至100Hz。
产品用途:作用：墙体吸音、墙体隔音、墙体保温、墙体隔热。
离心玻璃棉内部纤维蓬松交错，存在大量微小的孔隙，是典型的多孔性吸声材料，具有良好的吸声特性。离心玻璃棉可以制成墙板、天花板、空间吸声体等，可以大量吸收房间内的声能，降低混响时间，减少室内噪声。
离心玻璃棉的吸声特性不但与厚度和容重有关，也与罩面材料、结构构造等因素有关。在建筑应用中还需同时兼顾造价、美观、防火、防潮、粉尘、耐老化等多方面问题。
离心玻璃棉属于多孔吸声材料，具有良好的吸声性能。离心玻璃棉能够吸声的原因不是由于表面粗糙，而是因为具有大量的内外连通的微小孔隙和孔洞。当声波入射到离心玻璃棉上时，声波能顺着孔隙进入材料内部，引起空隙中空气分子的振动。由于空气的粘滞阻力和空气分子与孔隙壁的摩擦，声能转化为热能而损耗。
使用不同容重的玻璃棉叠和在一起，形成容重逐渐增大的形式，可以获得更大的吸声效果。例如将一层2.5cm厚24kg/m3的棉板与一层2.5cm厚32kg/m3的棉板叠和在一起的吸声效果要好于一层5cm厚32kg/m3的棉板。将24kg/m3的玻璃棉板制成1m长的断面为三角型的尖劈，材料面密度逐渐增大，平均吸声系数可接近于1。
离心玻璃棉在建筑使用中，表面往往要附加有一定透声作用的饰面，如小于0.5mm的塑料薄膜、金属网、窗纱、防火布、玻璃丝布等，基本可以保持原来的吸声特性。离心玻璃棉具有防火、保温、易于切割等优良特性，是建筑吸声最常用的材料之一。但是由于离心玻璃棉表面无装饰性，而且会有纤维洒落，因此必须制成各种吸声构件隐蔽使用。最常使用也是造价最低廉的构造是穿孔纸面石膏板的吊顶或做成内填离心玻璃棉的穿孔板墙面，穿孔率大于20%时，基本能够完全发挥出离心玻璃棉的吸声性能。为了防止玻璃棉纤维洒出，需要在穿孔板背后附一层无纺布、桑皮纸等透声织物，或使用玻璃布、塑料薄膜等包裹玻璃棉。与穿孔纸面石膏板类似的面板还有穿孔金属板（如铝板）、穿孔木板、穿孔纤维水泥板、穿孔矿棉板等。

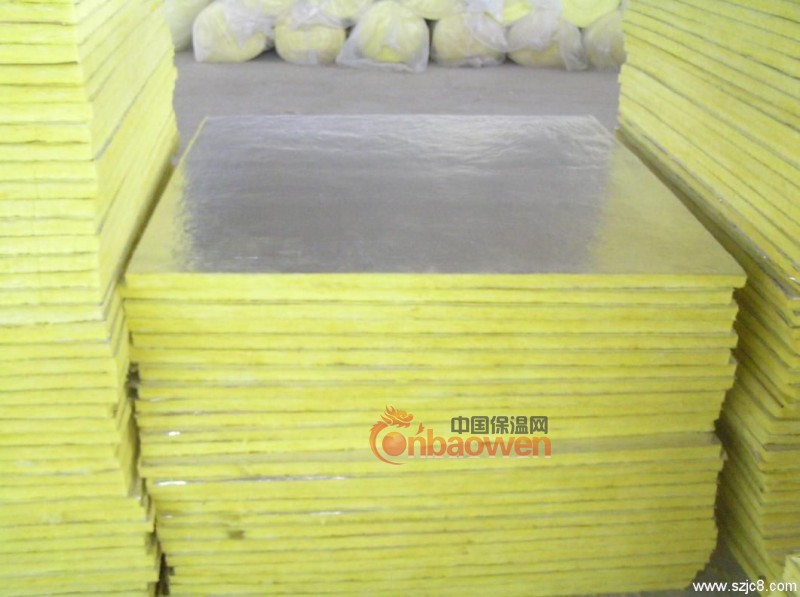

玻璃棉板经过处理后可以制成吸声吊顶板或吸声墙板。一般常见将80-120kg/m3的玻璃棉板周边经胶水固化处理后外包防火透声织物形成既美观又方便安装的吸声墙板，常见尺寸为1.2m×1.2m、1.2m×0.6m、0.6m×0.6m，厚度2.5cm或5cm。也有在110Kg/m3的玻璃棉的表面上直接喷刷透声装饰材料形成的吸声吊顶板。无论是玻璃棉吸声墙板还是吸声吊顶板，都需要使用高容重的玻璃棉，并经过一定的强化处理，以防止板材变形或过于松软。这一类的建筑材料既有良好的装饰性又保留了离心玻璃棉良好的吸声特性，降噪系数NRC一般可以达到0.85以上。
在体育馆、车间等大空间内，为了吸声降噪，常常使用以离心玻璃棉为主要吸声材料的吸声体。吸声体可以根据要求制成板状、柱状、锥体或其他异型体。吸声体内部填充离心玻璃棉，表面使用透声面层包裹。由于吸声体有多个表面吸声，吸声效率很高。
在道路隔声屏障中，为了防止噪声反射，需要在面向车辆一侧采取吸声措施，往往也使用离心玻璃棉作为填充材料、面层为穿孔金属板的屏障板。为了防止玻璃棉在室外吸水受潮，有时会使用PVC或塑料薄膜包裹
