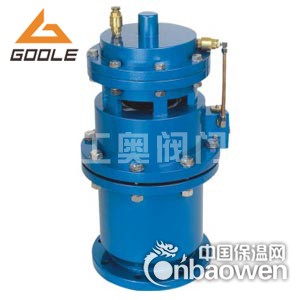

QSP全压高速排气阀

型号：

QSP

规格：

定制

   QSP全压高速排气阀是国内目前最先进的气缸式排气阀，在结构性能上完全超越了普通高速（双口）排气阀和 复合式双口排气阀，对于管道中的气体，无论是多段水 柱，气柱相间，有压无压均可连续高速排出管道，浮球不顶在排气口上，不存在卡坏问题，少量气体可通过微孔排出，管道出现负压时可注气，防气染并缓冲水锤升 压，解除新建管路试车之险，排气之难，减少城市管网爆管事故，减阻节能，减少压力震荡，提高整个供水系统及各种设备的安全可靠性。QSP全压高速排气阀一 般用于输送水及其它液体的管道上，用来排除管道中的气体，以便保护管道免遭气爆破坏及提高输水效率，它的特点是，在任何条件下，尤其是在多段水柱、气柱相 间的条件下均可有保证地实现高速排气。

一、QSP全压高速排气阀运行原理：

        QSP全压高速排气阀由下阀体，中阀体，浮筒，浮筒杆，阀芯，盖板，活塞杆，膜片及阀盖等组成的全压高速排气阀，其特征是通过销轴与浮筒铰接的浮筒杆可绕 主轴转动，并由此实现通过浮筒升降控制阀芯的升降启闭，即当浮筒下降（阀体里充满气体）时，阀芯上升，打开小阀口，并关闭小排气帽上的排气口，使气体通过 导管进入液压罐内，当浮筒在浮力作用下上升时候，阀芯下降，关闭小阀口，同时打开排气帽上的排气口，使液压罐通过导管，直通大气泄压，且当浮筒下降，液压 缸内充满气体时，阀门上的大排气口自动关闭。当水泵停止，管内水流空时或遇到管内产生负压时，吸入空气，确保管线安全。

二、QSP全压高速排气阀使用介质及制造标准：

        QSP本系列排气阀采用法兰连接，适用于压力为1.0~1.6Mpa，工作温度≤100℃的电厂循环水管道、水库取水工程、电厂输水管道化工、自来水公司输水管等各种工矿的管路上，吸气和排气。 使用介质：清水类等

设计与制造标准：CJ217-2005

主要安全性能标准：GB17219-92

试验和检验标准：GB13927-92

压力温度等级标准：GB19131-92

二、QSP全压高速排气阀主要零部件材质：

序号	1	2	3	4	5	6	7
零件名称	阀体	导向护桶	浮筒	大排气组件	小排气组件	汽缸组件	破坏阀
材料牌号	铸钢	不锈钢	不锈钢	组合件	组合件	组合件	铜

四、QSP全压高速排气阀主要外形连接尺寸：

型号	DN	D	D1	D2	Z-d	L	H
QSP1.0	16,25,32,45,52	195	160	135	4-18	300	620
80	195	160	135	8-18	500	620
100	215	180	155	8-18	500	620
150	280	240	210	8-23	620	740
200	340	295	266	8-23	620	780
250	395	350	319	12-23	620	820
300	445	400	370	12-23	620	850
400	565	515	480	16-25	700	910

如果客户工况当中有应用到QSP全压高速排气阀，欢迎及时询价、订购
