- 型号：
- SCAR
- 规格：
- 定制

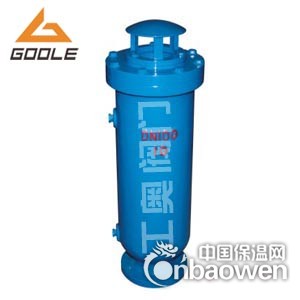

SCAR污水复合式排气阀为圆桶式阀体，其内部主要有不锈钢浮球及塞头。SCARX污水复合式排气阀装设计于泵浦出水口处或送配水管线中，用以大量排除管道中的集结之空气，以增进水管及抽水机使用效率，管内一旦出现负压时，此阀能迅速吸入空气，以确保管线不会因负压面被损坏。
一、SCAR污水复合式排气阀作用及运用原理：
当管内开始注水时，塞头停留在开位置，进行大量排气，当空气排完时，阀体内腔积水浮球被浮起，传动塞头至关闭位置，停止大量排气；当管内水正常输送时，如 有少量空气聚集在阀内至相当程度，阀内水位下降，浮球随之下降，此时空气则由小孔排出。当帛水机停止，管内水流空时，或遇管内产生负压时，此时塞头开启， 吸入空气确保管线安全。
二、SCAR污水复合式排气阀主要零部件材质：
| 序号 | 名称 | 材质 |
| 1 | 械杆B | 不锈钢、锡青铜 |
| 2 | 活塞 | 不锈钢、锡青铜 |
| 3 | 顶塞 | 铝青铜+橡胶 |
| 4 | 杠杆A | 不锈钢、锡青铅 |
| 5 | 垫圈环 | 合成橡胶 |
| 6 | 导套 | 不锈钢、铸黄铜 |
| 7 | 杠杆架 | 不锈钢、铸黄铜 |
| 8 | 浮球 | 不锈钢 |
| 9 | 阀盖 | 灰铸铁、Q4400-15 |
| 10 | 阀体 | 灰铸铁、Q4400-15 |
| 11 | 排气帽 | 灰铸铁、Q4400-15 |
三、SCAR污水复合式排气阀外形连接尺寸：
|
公称通径 DN(mm)
|
D
|
D1
|
D2
|
D3
|
H
|
Z-Φd
|
|
50
|
160
|
125
|
102
|
205
|
495
|
4-18
|
|
80
|
195
|
160
|
135
|
270
|
600
|
4-18
|
|
100
|
215
|
180
|
158
|
285
|
760
|
8-18
|
|
150
|
280
|
240
|
212
|
340
|
860
|
8-22
|
|
200
|
335
|
295
|
268
|
400
|
1010
|
8-22
|
|
250
|
390
|
350
|
319
|
465
|
1210
|
12-22
|
如果客户项目及工况当中有应用到SCAR污水复合式排气阀，欢迎客户您及时询价、订购
