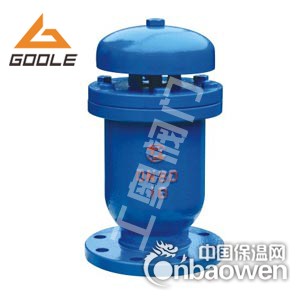

FSP复合式双口排气阀

型号：

FSP

规格：

定制

   FSP复合式双口排气阀安 装在输水管道口，用来排除管道内的气体，防止因集存气体而影响正常输水。当管道需要排空时，也可向管道内补入空气，加速排水同事保护薄壁钢管，不至于因真 空而变形。FSP-10复合式双口排气阀单浮球而起到浮球的作用，结构简单，体积小重量轻，约为旧式双口排气阀的二分之一，排气量大比旧式双口排气阀大一 倍。

一、FSP复合式双口排气阀运行原理：

1、在无水无压力情况下，浮子和阀瓣都降落在护筒里。当管道充水时，大量空气从大排气口排出。
2、空气将近排尽时，水开始进入阀门内将浮子浮起，浮子又将阀瓣托上去，堵住大排气口，制止水往外流出。
3、阀瓣堵住大排气口以后，只要管道里的水和气呈压力状态，阀瓣不会下落的。这时候如果管道里的空气在排气阀里积聚到一定量时，由于浮子的浮力减少而降落下来，空气从导杆的小排气孔排出去。空气排尽后，浮子又上升堵住小排气孔。
4、管道里产生负压时，阀瓣和浮子都被吸落下来，从大排气口大量补进空气。

二、FSP复合式双口排气阀性能参数：

公称压力			适用介质	介质温度
试验压力	密封	1.5MPa	水	≤80℃
	强度	1.5MPa
工作压力		1.0MPa

三、FSP复合式双口排气阀连接尺寸：

公称通径	B	H	D2	螺栓				重量
（DN）				D1	d	d1	N	（KG）
80	211	360	211	160	16	18	8	29
100	233	360	238	180	16	18	8	36
150	406	415	290	240	20	22	8	60

如果客户工况及项目当中有应用到FSP复合式双口排气阀，欢迎客户及时询价、订购
