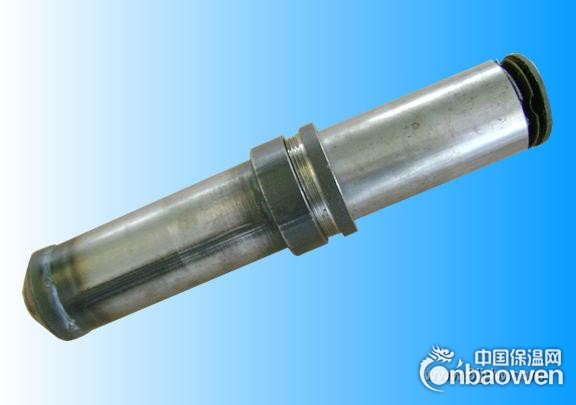

（规范性附录）密封性试验、拉拔试验、振动试验和扭矩试验
B.1 密封性试验方法
B.1.1 内压试验
装置示意见下图B.1。
B.1 薄壁声测管密封性能检验装置示意图（内压）
试验时应排除系统内的空气，然后用试压泵加压。当压力表由0（表压）逐渐上升到0.1MPa时，关闭阀门，观察时间不少于5min。若接头无渗漏时，继续升压至规定试验压力，保证持续时间内不得出现渗漏、接口变形等情况，否则视为不合格。
B.1.2 外压试验
装置原理图如下：
B.2 薄壁声测管接头密封性能检验装置示意图（外压）
薄壁声测管的外压试验装置的加压口外接试压泵，逐渐升压至试验压力，保证持续时间内不得出现渗漏、接口变形等情况。
B.2 拉拔试验
被测试样品按生产厂使用说明书进行安装。接口连接的每段薄壁声测管最小长度为300 mm。
试验仪器可采用拉力计，将试样固定在拉力计上，或将试样悬挂在框架上，下部增加砝码。在30s内逐渐施加到所需的试压拉力，保持试样在恒定的纵向拉力下1h，所有试样接口处均无松动、脱裂方为合格。
B.3 振动试验
如图B.3所示，取两根200mm的薄壁声测管连接，一端封闭，组成一组试样。在试样一端固定，并与试压泵相连，加自来水使水压升至1.2MPa并保持压力。将试样封闭一端接振动试验机，进行振动，振动条件为：振幅±1mm，振动频率20Hz。
B.3 薄壁声测管振动试验装置原理
[A1]GB/T228-2002《金属材料 室温拉伸试验方法》于2002年颁布实施。这一新国家标准是合并修订国家标准GB/T228-1987《金属拉伸试验方法》、GB/T3076-1982《金属薄板（带）拉伸试验方法》和GB/T6397-1986《金属拉伸试验试样》三个标准为一个标准
[A2]GB/T241-90
[A3]GB/T 246-2007金属管 压扁试验方法 2007年7月26日修定的,2008年2月1日开始实施,目前施用97版.
手机：15203170802电话：0317-7987032
