（资料性附录）钳压式薄壁声测管连接原理

A.1  连接原理

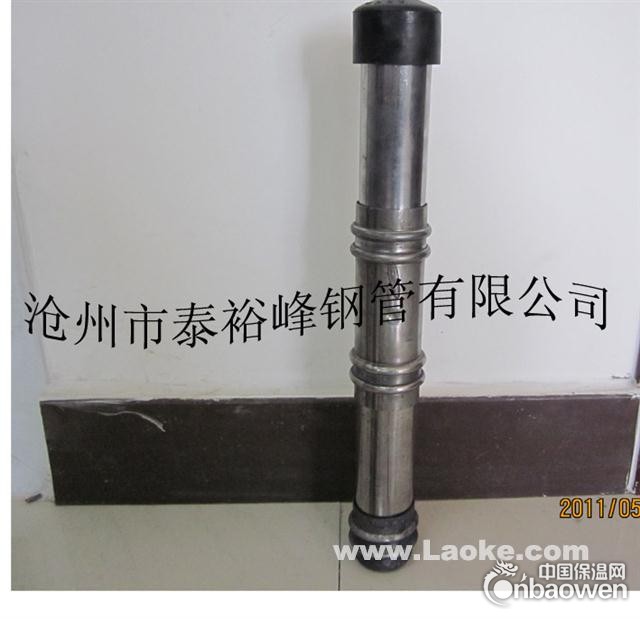

钳压式声测管（如图A.1所示）端部的U型槽内装有特制的O形橡胶密封圈，安装时将声测管的插口端，插入承口端至标线位置，用专用的液压钳对U型槽和U型槽一侧部位同时进行挤压。橡胶密封圈受挤压后起密封作用，钳压部位插口端和承插口端的管材同时收缩变形（剖面形成六角形状）起定位固定作用，从而有效地实现了声测管的连接。

◆ 密封原理：橡胶O型圈径向收缩抱紧。

◆ 抗拔原理：钳压部位变形，中间小两头大。

◆ 抗旋转原理：钳压成六角形，不能旋转。

图A.1  钳压式连接示意图

A.2  安装步骤

安装步骤如下：

a）检查管子

确认管子承插口端密封圈完好无损；插入端内外无毛刺，以免安装插管时割伤密封圈，并有明显有插入标志线。

b）插入管子

将管子笔直地插入管件内，注意不要碰伤橡胶圈，并确认管件端部与插入端标志线位置相距3mm以内。

c）压紧度

把专用的液压工具模头的环状凹部对准承插口（或接头）端部内装有橡胶圈的环状凸部，将对接部位管材同时压紧至六边形状。

d）检查压紧度

用量规确认尺寸是否正确，量规可完全卡入六边形部位，即表示压紧已经到位。使用接头连接时，先将接头安装到其中一支管子的一端，操作步骤同上，重复以上操作即可将两支管子连接到一起。
