薄壁声测管的安装

1  薄壁声测管可直接固定在钢筋笼内侧上，固定点的间距一般不超过2m，其中薄壁声测管底端和接头部位宜设固定点，对于无钢筋笼的部位，声测管可用钢筋支架固定。固定方式可采用焊接或绑扎，当采用焊接时，应避免烧穿薄壁声测管或在管内壁形成焊瘤，影响钢管的通直。

单位为米

2  管子之间应基本上保持平行。若检测结果需对各测点混凝土的强度做出评估，则不平行度应控制在1‰以下。

3  钢筋笼放入桩孔时应防止扭曲，薄壁管一般随钢筋笼分段安装，声测管的底部密封应不漏浆，采用薄壁声测管作为灌浆通道，在进行超声波检测时管路应通畅。声测管安装完毕后应将上口封闭，以免浇灌混凝土时落人异物，致使孔道堵塞。

4  声测管埋设深度应与灌注桩的底部齐平，一般在钢筋笼钢筋末端以上5cm～15cm，管的上端应高于桩顶表面300mm～500mm，同一根桩的声测管外露高度宜相同

5  钢筋笼全部下入地下后应立即往声测管内灌注清水（在灌注混凝土之前）。另在灌注混凝土之前，应检查管内的水位，如不足，则加满。

6  若声测管需截断，宜用切割机切断，不宜以电焊烧断，以保证截面平、圆、光滑，从而保证连接紧密度。

7         焊接钢筋时，应避免焊液流溅到薄壁声测管管体上或接头上。

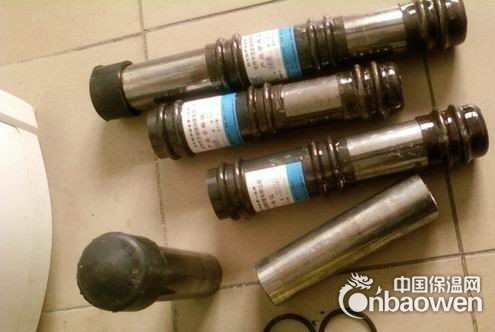

超声波检测用钢管是市场上唯一专门应用于超声波检测的可靠系统。是利用冷硬钢管（固管壁厚钢管没有硬度就没有强度）专业成型后，利用钳压连接、螺旋连接、法兰连接等方式进行连接，在混凝土浇注时有可靠的防渗效果。超声波管成品通常包括已成型标准长度为6M的钢管和一种连接方式接头连接。可以预留一个通道使探测头可以直达桩基底部。本产品优势及特点：特点：双头双密封钳压式声测管在承口端端部设计了两个凸槽，凸槽内配有密封圈，安装时将本产品的插口端插入承口端，然后用专用液压钳同时对两个凸槽进行挤压，被挤压部位的管材受力后收缩变形，两个凸槽之间的外层管材深陷入内层管材，从而有效实现了本产品的可靠连接；同时橡胶材质的密封圈在受挤压后变形贴服在两层管材之间，起到了极为良好的双保险密封作用。单头焊接钳压式声测管接头的一端焊接在一个成型的声测管上，另一个声测管插入管接头的复式槽端，通过液压压接钳用力压下，使得声测管与接头牢牢地接合在一起，管接头的中间部分夹有双重密封圈，这样可以使得声测管更加密封，使用这种单头焊接钳压式声测管接头，只需一次钳压就可。
